| Номер в госреестре | 88090-23 |
| Наименование СИ | Антенны измерительные рупорные |
| Обозначение типа СИ | П6-225 |
| Изготовитель | Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс"), г. Курск |
| Год регистрации | 2023 |
| Срок свидетельства | 31.01.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны измерительные рупорные П6-225 (далее - антенны П6-225) предназначены для преобразования плотности потока энергии (далее - ППЭ) электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) для измерений ППЭ, а в комплекте с генераторами сигналов - для возбуждения электромагнитного поля с ППЭ.
Принцип действия антенны П6-225 основан на преобразовании ППЭ электромагнитного поля в соответствующую ей высокочастотную мощность в тракте, передаваемую на СВЧ выход антенны П6-225, подключаемого к измерительному приемному устройству.
Антенны П6-225 имеют три модификации: антенна П6-225/1, антенна П6-225/2 и антенна П6-225/3. Модификации отличаются диапазоном частот, минимальным коэффициентом усиления, внутренними размерами волновода и габаритными размерами.
Конструктивно антенны П6-225 состоят из пирамидального октавного рупора (далее -рупор), имеющего форму усечённой пирамиды с прямоугольным основанием и вершиной, с внутренними размерами волновода:
- антенна П6-225/1 - (169,00*85,43) мм;
- антенна П6-225/2 - (81,28*40,64) мм;
- антенна П6-225/3 - (20,79*41,58) мм.
К присоединительному фланцу рупора присоединён коаксиально-волноводный переход (далее - КВП) с коаксиальным СВЧ выходом с волновым сопротивлением 50 Ом N-типа.
Крепление антенн П6-225/1 и П6-225/2 в месте их использования может осуществляться:
- за внешний фланец, закреплённый на рупоре (8 монтажных отверстий М8);
- за внешний фланец, закреплённый на задней части КВП (8 монтажных отверстий
М8).
Крепление антенны П6-225/3 в месте ее использования может осуществляться за внешний фланец, закреплённый на рупоре (8 монтажных отверстий М8).

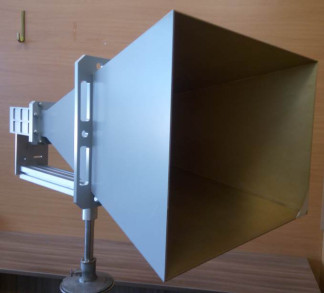

Общий вид антенны П6-225/1 приведён на рисунке 1.
Общий вид антенны П6-225/2 приведён на рисунке 2.
Общий вид антенны П6-225/3 приведён на рисунке 3.
Места нанесения заводских номеров в виде девяти цифр, расположенных на шильдиках, изготовленные методом струйной печати на полиэстеровой пленке,представлены на рисунках 1, 2 и 3.
Места нанесения знака утверждения типа представлены на рисунках 1, 2 и 3.
Места нанесения знака поверки представлены на рисунках 1, 2 и 3.
Места пломбировки (наклейки) от несанкционированного доступа представлены на рисунках 1, 2 и 3.
1 - КВП
2 - коаксиальный СВЧ выход
3 - место нанесения знака утверждения типа;
4 - место пломбировки (наклейки) от несанкционированного доступа;
5 - место нанесения заводского номера;
6 - место нанесения знака поверки
Рисунок 1 - Общий вид антенны П6-225/1 с местами нанесения знака утверждения типа, знака поверки, пломбировки (наклейки) от несанкционированного доступа и заводского
номера
1 - КВП
2 - коаксиальный СВЧ выход
3 - место нанесения знака утверждения типа;
4 - место нанесения заводского номера;
5 - место нанесения знака поверки;
6 - место пломбировки (наклейки) от несанкционированного доступа
Рисунок 2 - Общий вид антенны П6-225/2 с местами нанесения знака утверждения типа, знака поверки, пломбировки (наклейки) от несанкционированного доступа и заводского
номера
1 - КВП
2 - коаксиальный СВЧ выход
3 - место нанесения знака утверждения типа;
4 - место нанесения заводского номера;
5 - место нанесения знака поверки
6 - место пломбировки (наклейки) от несанкционированного доступа
Рисунок 3 - Общий вид антенны П6-225/3 с местами нанесения знака утверждения типа, знака поверки, пломбировки (наклейки) от несанкционированного доступа и заводского
номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГ ц | |
| антенна П6-225/1 | от 1 до 2 включ. |
| антенна П6-225/2 | от 2 до 4 включ. |
| антенна П6-225/3 | от 4 до 8 включ |
| КСВН входа не более | 1,5 |
| Коэффициент усиления, дБ, не менее | |
| антенна П6-225/1 | 14 |
| антенна П6-225/2 | 12 |
| антенна П6-225/3 | 15 |
| Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ | |
| антенна П6-225/1 | ±0,6 |
| антенна П6-225/2 | ±0,6 |
| антенна П6-225/3 | ±0,6 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное входное сопротивление, Ом | 50 |
| Тип выходного ВЧ соединителя | N (розетка) |
| Масса, кг, не более: | |
| антенна П6-225/1 | 13,6 |
| антенна П6-225/2 | 4,5 |
| антенна П6-225/3 | 1,4 |
| Габаритные размеры, мм, не более: антенна П6-225/1 | |
| - длина | 1053,1 |
| - ширина | 592,0 |
| - высота | 442,0 |
| антенна П6-225/2 | |
| - длина | 620,6 |
| - ширина | 365,7 |
| - высота | 276,1 |
| антенна П6-225/3 | |
| - длина | 397,0 |
| - ширина | 185,9 |
| - высота | 140,9 |
| Наименование характеристики | Значение |
| Рабочие условия применения: температура окружающего воздуха, °С атмосферное давление, кПа (мм рт.ст.) относительная влажность окружающего воздуха при температуре плюс 35 °С, %, не более | от -40 до +50 от 84,0 до 106,7 (от 630 до 800) 98 |
наносится на титульный лист документов КНПР.464315.006 РЭ «Антенны измерительные рупорные П6-225. Руководство по эксплуатации», КНПР.464315.006 ФО «Антенна измерительная рупорная П6-225/1. Формуляр», КНПР.464318.016 ФО «Антенна измерительная рупорная П6-225/2. Формуляр» и КНПР.464315.007 ФО «Антенна измерительная рупорная П6-225/3. Формуляр» и на шильдик на корпусе антенны в виде этикетки, выполненной типографским способом.
Таблица 3 - Комплектность антенны П6-225/1
| Наименование | Обозначение | Количество |
| Антенна измерительная рупорная П6-225/1 | КНПР.464315.006 | 1 шт. |
| Формуляр | КНПР.464315.006 ФО | 1 экз. |
| Руководство по эксплуатации | КНПР.464315.006 РЭ | 1 экз. |
| Короб транспортировочный * | - | 1 шт.* |
| * - поставляется по согласованию с заказчиком | ||
Таблица 2 - Комплектность антенны П6-225/2
| Наименование | Обозначение | Количество |
| Антенна измерительная рупорная П6-225/2 | КНПР.464318.016 | 1 шт. |
| Формуляр | КНПР.464318.016 ФО | 1 экз. |
| Руководство по эксплуатации | КНПР.464315.006 РЭ | 1 экз. |
| Короб транспортировочный * | - | 1 шт.* |
| * - поставляется по согласованию с заказчиком | ||
Таблица 3 - Комплектность антенны П6-225/3
| Наименование | Обозначение | Количество |
| Антенна измерительная рупорная П6-225/3 | КНПР.464315.007 | 1 шт. |
| Формуляр | КНПР.464315.007 ФО | 1 экз. |
| Руководство по эксплуатации | КНПР.464315.006 РЭ | 1 экз. |
| Короб транспортировочный * | - | 1 шт.* |
* - поставляется по согласованию с заказчиком Сведения о методиках (методах) измерений
приведены в пункте 5.4 «Проведение измерений» документа КНПР.464315.006 РЭ «Антенны измерительные рупорные. Руководство по эксплуатации»
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц;
КНПР.464315.006 ТУ Антенны измерительные рупорные П6-225. Технические условия.
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
