Газоанализаторы "ЭЛЬГАЗ-500", 88099-23

Обозначение

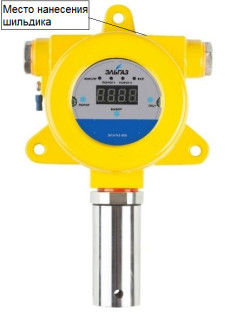

Описание газоанализатора

“ЭЛЬГАЗ-500”

Одноканальный газоанализатор стационарного размещения с внешним питанием, с цифровым и (или) аналоговым выходными сигналами при наличии или отсутствии светозвуковой сигнализации. Корпус газоанализаторов "ЭЛЬГАЗ-500" выполнен из окрашенного алюминия или из нержавеющей стали.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ISMVX

Номер версии (идентификационный номер) ПО, не ниже

206

Цифровой идентификатор ПО

2685202

Алгоритм вычисления цифрового идентификатора ПО

CRC-32

Определяемый

компонент

Диапазон измерений

Пределы основной допускаемой погрешности

определяемого компонента, млн-1/ (мг/м3); объемная доля, %

приведенной1), %

относительной,

%

от 0 до 20,0

от 0 до 3,0 вкл. (от 0 до 5,74 вкл.)

±20

-

Азота диоксид

(от 0 до 38,3)

св. 3,0 до 20,0 (св. 5,74 до 38,3)

-

±20

(NO2)

от 0 до 100

от 0 до 10,0 вкл. (от 0 до 19,12 вкл.)

±20

-

(от 0 до 191)

св. 10,0 до 100 (св. 19,12 до 191)

-

±20

от 0 до 30,0

от 0 до 5,0 вкл. (от 0 до 6,24 вкл.)

±20

-

Азота оксид

(от 0 до 37,4)

св. 5,0 до 30,0 (св. 6,24 до 37,4)

-

±20

(NO)

от 0 до 300

от 0 до 30,0 вкл. (от 0 до 37,4 вкл.)

±20

-

(от 0 до 374)

св. 30,0 до 300 (св. 37,4 до 374)

-

±20

от 0 до 100

от 0 до 10,0 вкл. (от 0 до 7,08 вкл.)

±20

-

Аммиак

(NH3)

(от 0 до 70,8)

св. 10,0 до 100 (св. 7,08 до 70,8)

-

±20

от 0 до 300

от 0 до 30 вкл. (от 0 до 21,2 вкл.)

±15

-

(от 0 до 212)

св. 30 до 300 (св. 21,2 до 212)

-

±15

от 0 до 500

от 0 до 50 вкл. (от 0 до 35,4 вкл.)

±15

-

(от 0 до 354)

св. 50 до 500 (св. 35,4 до 354)

-

±15

от 0 до 1000

от 0 до 100 вкл. (от 0 до 70,8 вкл.)

±15

-

(от 0 до 708)

св. 100 до 1000 (св. 70,8 до 708)

-

±15

от 0 до 1000

от 0 до 100 вкл. (от 0 до 8,38 вкл.)

±10

-

Водород

(H2)

(от 0 до 83,7)

св. 100 до 1000 (св. 8,38 до 83,7)

-

±10

от 0 до 20000 (от 0 до 1676)

от 0 до 1000 вкл. (от 0 до 83,7 вкл.)

±5

-

Определяемый

компонент

Диапазон измерений

Пределы основной допускаемой погрешности

определяемого компонента, млн-1/ (мг/м3); объемная доля, %

приведенной1), %

относительной,

%

св. 1000 до 20000 (св. 83,7 до 1676)

-

±5

Водород

фтористый

(HF)

от 0 до 10,0 (от 0 до 8,31)

от 0 до 1,0 вкл. (от 0 до 0,83 вкл.)

±20

-

св. 1,0 до 10,0 (св. 0,83 до 8,31)

-

±20

Водород

хлористый

(HCl)

от 0 до 20,0 (от 0 до 30,3)

от 0 до 4,0 вкл. (от 0 до 6,06 вкл.)

±20

-

св. 4,0 до 20,0 (св. 6,06 до 30,3)

-

±20

Кислород

(O2)

от 0 до 5,0

от 0 до 1,0

±5

-

от 1,0 до 5,0

-

±5

от 0 до 30,0

от 0 до 1,0 вкл.

±5

-

св. 1,0 до 30

-

±5

от 0 до 100

от 0 до 10,0

±5

-

от 10,0 до 100

-

±5

Метанол (CH3OH) (метиловый спирт)

от 0 до 20,0 (от 0 до 26,6)

от 0 до 4,0 вкл. (от 0 до 5,34 вкл.)

±20

-

св. 4,0 до 20,0 (св. 5,34 до 26,6)

-

±20

от 0 до 50 (от 0 до 66,6)

от 0 до 10,0 вкл. (от 0 до 13,3 вкл.)

±20

-

св. 10,0 до 50 (св. 13,3 до 66,6)

-

±20

от 0 до 100 (от 0 до 133)

от 0 до 10,0 вкл. (от 0 до 13,3 вкл.)

±20

-

св. 10,0 до 100 (св. 13,3 до 133)

-

±20

от 0 до 300 (от 0 до 399)

от 0 до 30 вкл. (от 0 до 39,9 вкл.)

±20

-

св. 30 до 300 (св. 39,9 до 399)

-

±20

от 0 до 1000 (от 0 до 1332)

от 0 до 100 вкл. (от 0 до 133 вкл.)

±20

-

св. 100 до 1000 (св. 133 до 1332)

-

±20

Метилмеркаптан

(CH3SH)

от 0 до 10,0 (от 0 до 20,0)

от 0 до 1,0 вкл. (от 0 до 2,0 вкл.)

±20

-

св. 1,0 до 10,0 (св. 2,0 до 20,0)

-

±20

Сероводород

от 0 до 7,1 (от 0 до 10,0)

от 0 до 2,1 вкл. (от 0 до 3,0 вкл.)

±15

-

Определяемый

компонент

Диапазон измерений

Пределы основной допускаемой погрешности

определяемого компонента, млн-1/ (мг/м3); объемная доля, %

приведенной1), %

относительной,

%

(H2S)

св. 2,1 до 7,1 (св. 3,0 до 10,1)

-

±15

от 0 до 10,0

от 0 до 3,0 вкл. (от 0 до 4,25 вкл.)

±15

-

Сероводород

(H2S)

(от 0 до 14,17)

св. 3,0 до 10,0 (св. 4,25 до 14,2)

-

±15

от 0 до 21,2

от 0 до 7,1 вкл., (от 0 до 10,1 вкл.)

±10

-

(от 0 до 30,0)

св. 7,1 до 21,2 (св. 10,1 до 30,0)

-

±10

от 0 до 30,0

от 0 до 5,0 вкл. (от 0 до 7,08 вкл.)

±15

-

(от 0 до 42,5)

св. 5,0 до 30,0 (св. 7,08 до 42,5)

-

±15

от 0 до 50

от 0 до 10,0 вкл. (от 0 до 14,2 вкл.)

±15

-

(от 0 до 70,8)

св. 10,0 до 50 (св. 14,2 до 70,8)

-

±15

от 0 до 100

от 0 до 10,0 вкл. (от 0 до 14,2 вкл.)

±10

-

(от 0 до 142)

св. 10,0 до 100 (св. 14,2 до 142)

-

±10

от 0 до 300

от 0 до 30 вкл. (от 0 до 42,5 вкл.)

±10

-

(от 0 до 425)

св. 30 до 300 (св. 42,5 до 425)

-

±10

от 0 до 1000

от 0 до 100 вкл. (от 0 до 142вкл.)

±10

-

(от 0 до 1416)

св. 100 до 1000 (св. 142 до 1416)

-

±10

от 0 до 10,0

от 0 до 3,0 вкл. (от 0 до 7,99 вкл.)

±15

-

Серы диоксид

(от 0 до 26,6)

св. 3,0 до 10,0 (св. 7,99 до 26,6)

-

±15

(SO2)

от 0 до 30,0

от 0 до 5,0 вкл. (от 0 до 13,3 вкл.)

±15

-

(от 0 до 79,9)

св. 5,0 до 30,0 (св. 13,3 до 79,9)

-

±15

от 0 до 100

от 0 до 10,0 вкл., (от 0 до 26,6 вкл.)

±15

-

(от 0 до 266)

св. 10,0 до 100 (св. 26,6 до 266)

-

±15

от 0 до 300

от 0 до 30,0 вкл. (от 0 до 79,9вкл.)

±10

-

(от 0 до 799)

св. 30,0 до 300 (св. 79,9 до 799)

-

±10

Определяемый

компонент

Диапазон измерений

Пределы основной допускаемой погрешности

определяемого компонента, млн-1/ (мг/м3); объемная доля, %

приведенной1), %

относительной,

%

от 0 до 1000

от 0 до 100 вкл. (от 0 до 266 вкл.)

±10

-

(от 0 до 2663)

св. 100 до 1000 (св. 266 до 2663)

-

±10

Углерода оксид (CO)

от 0 до 50

от 0 до 10,0 вкл. (от 0 до 11,6 вкл.)

±20

-

(от 0 до 58,2)

св. 10,0 до 50 (св. 11,6 до 58,2)

-

±20

от 0 до 85,9

от 0 до 10,0 вкл. (от 0 до 11,6 вкл.)

±20

-

(от 0 до 100)

св. 10,0 до 85,9 (св. 11,6 до 100)

-

±20

от 0 до 300

от 0 до 30 вкл. (от 0 до 34,9 вкл.)

±10

-

(от 0 до 349)

св. 30 до 300 (св. 34,9 до 349)

-

±10

от 0 до 1000

от 0 до 100 вкл. (от 0 до 116 вкл.)

±10

-

(от 0 до 1164)

св. 100 до 1000 (св. 116 до 1164)

-

±10

от 0 до 5000

от 0 до 500 вкл. (от 0 до 582 вкл.)

±10

-

(от 0 до 5822)

св. 500 до 5000 (св. 582 до 5822)

-

±10

Формальдегид

от 0 до 20,0

от 0 до 0,5 вкл. (от 0 до 0,63 вкл.)

±20

-

(H2CO)

(от 0 до 25,2)

св. 0,5 до 20,0 (св. 0,63 до 25,2)

-

±20

от 0 до 10,0 (от 0 до 29,5)

от 0 до 1,0 вкл. (от 0 до 2,95 вкл.)

±20

-

Хлор

(CI2)

св. 1,0 до 10,0 (св. 2,95 до 29,5)

-

±20

от 0 до 30,0

от 0 до 5,0 вкл. (от 0 до 14,8 вкл.)

±20

-

(от 0 до 88,5)

св. 5,0 до 30,0 (св. 14,8 до 88,5)

-

±20

Определяемый

компонент

Диапазон измерений определяемого компонента, млн-1/ (мг/м3); объемная доля, %

Пределы основной допускаемой погрешности

приведенной1), %

относительной,

%

Этанол (СзН5ОН) (этиловый спирт)

от 0 до 600 (от 0 до 1149)

от 0 до 100 вкл. (от 0 до 192 вкл.)

±20

-

св. 100 до 600 (св. 192 до 1149)

-

±20

Этанол (СзН5ОН) (этиловый спирт)

от 0 до 1800 (от 0 до 3447)

от 0 до 300 вкл., (от 0 до 574 вкл.)

±20

-

св. 300 до 1800 (св. 574 до 3447)

-

±20

от 0 до 3500 (от 0 до 6703)

от 0 до 500 вкл., (от 0 до 958 вкл.)

±20

-

св. 500 до 3500 (св. 958 до 6703)

-

±20

Этилмеркаптан

(C2H5SH)

от 0 до 10,0 (от 0 до 25,8)

от 0 до 1,0 вкл., (от 0 до 2,58 вкл.)

±20

-

св. 1,0 до 10,0 (св. 2,58 до 25,8)

-

±20

Определяемый

компонент

Диапазон показаний определяемого

Диапазон измерений определяемого

Пределы основной допускаемой погрешности

компонента,

% НКПР

(объемная доля, %)

компонента % НКПР

(объемная доля, %)

абсолютной,

% НКПР (объемная доля, %)

относительной

%

Метан

от 0 до 100

от 0 до 50 вкл. (от 0 до 2,2 вкл.)

± 3 (± 0,13)

-

(CH4)

(от 0 до 4,4)

св. 50 до 100 (св. 2,2 до 4,4)

-

±5

Метан

от 0 до 100

от 0 до 10,0 вкл.

±0,5

-

(CH4)

св. 10,0 до 100

-

±5

от 0 до 100

от 0 до 50 вкл. (от 0 до 0,85 вкл.)

±3 (±0,05)

-

Пропан

(от 0 до 1,7)

св. 50 до 100 (св. 0,85 до 1,7)

-

±5

(C3H8)

от 0 до 100

от 0 до 10,0 вкл.

±0,3

-

св. 10,0 до 100

-

±5

Акрилонитрил

от 0 до 100

от 0 до 50 вкл. (от 0 до 1,4 вкл.)

±5 (±0,14)

-

(C3H3N)

(от 0 до 2,8)

св. 50 до 100 (св. 1,4 до 2,8)

-

±10

Определяемый

компонент

Диапазон показаний определяемого компонента,

% НКПР (объемная доля, %)

Диапазон измерений определяемого компонента % НКПР (объемная доля, %)

Пределы основной допускаемой погрешности

абсолютной,

% НКПР (объемная доля, %)

относительной

%

Ацетилен

(C2H2)

от 0 до 100 (от 0 до 2,3)

от 0 до 50 вкл. (от 0 до 1,15 вкл.)

±5 (±0,12)

-

св. 50 до 100 (св. 1,15 до 2,3)

-

±10

Ацетон

(C3H6O)

от 0 до 100 (от 0 до 2,5)

от 0 до 50 вкл. (от 0 до 1,25 вкл.)

±5 (±0,13)

-

св. 50 до 100 (св. 1,25 до 2,5)

-

±10

Ацетонитрил

(C2H3N)

от 0 до 100 (от 0 до 3,0)

от 0 до 50 вкл. (от 0 до 1,5 вкл.)

±5 (±0,15)

-

св. 50 до 100 (св. 1,5 до 3,0)

-

±10

Бензол

(C6H6)

от 0 до 100 (от 0 до 1,2)

от 0 до 50 вкл. (от 0 до 0,6 вкл.)

±5 (±0,06)

-

св. 50 до 100 (св. 0,6 до 1,2)

-

±10

1,3-бутадиен

(C4H6)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 вкл. (от 0 до 0,7 вкл.)

±5 (±0,07)

-

св. 50 до 100 (св. 0,7 до 1,4)

-

±10

н-Бутан

(С4Н10)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 вкл. (от 0 до 0,7 вкл.)

±3 (±0,04)

-

св. 50 до 100 (св. 0,7 до 1,4)

-

±10

1-бутен

(C4H8)

от 0 до 100 (от 0 до 1,6)

от 0 до 50 вкл. (от 0 до 0,8 вкл.)

±5 (±0,08)

-

св. 50 до 100 (св. 0,8 до 1,6)

-

±10

Винилхлорид

(C2H3C1)

от 0 до 100 (от 0 до 3,6)

от 0 до 50 вкл. (от 0 до 1,8 вкл.)

±5 (±0,18)

-

св. 50 до 100 (св. 1,8 до 3,6)

-

±10

н-Гексан

(С6Н14)

от 0 до 100 (от 0 до 1,0)

от 0 до 50 вкл. (от 0 до 0,5 вкл.)

±3 (±0,03)

-

св. 50 до 100 (св. 0,5 до 1,0)

-

±10

н-Гептан

(С7Н16)

от 0 до 100 (от 0 до 0,85)

от 0 до 50 вкл. (от 0 до 0,425 вкл.)

±3 (±0,02)

-

св. 50 до 100 (св. 0,425 до 0,85)

-

±10

Диметиловый эфир (C2H6O)

от 0 до 100 (от 0 до 2,7)

от 0 до 50 вкл. (от 0 до 1,35 вкл.)

±5 (±0,14)

-

св. 50 до 100 (св. 1,35 до 2,7)

-

±10

Определяемый

компонент

Диапазон показаний определяемого компонента,

% НКПР (объемная доля, %)

Диапазон измерений определяемого компонента % НКПР (объемная доля, %)

Пределы основной допускаемой погрешности

абсолютной,

% НКПР (объемная доля, %)

относительной

%

Диметиламин

(C2H7N)

от 0 до 100 (от 0 до 2,8)

от 0 до 50 вкл. (от 0 до 1,4 вкл.)

±5 (±0,14)

-

св. 50 до 100 (св. 1,4 до 2,8)

-

±10

1,2-дихлорэтан

(C2H4CI2)

от 0 до 100 (от 0 до 6,2)

от 0 до 50 вкл. (от 0 до 3,1 вкл.)

±5 (±0,31)

-

Диэтиловый эфир (C4H10O)

от 0 до 100 (от 0 до 1,7)

от 0 до 50 вкл. (от 0 до 0,85 вкл.)

±5 (±0,09)

-

св. 50 до 100 (св. 0,85 до 1,7)

-

±10

Изобутан

(1-С4Н10)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 вкл. (от 0 до 0,65 вкл.)

±3 (±0,04)

-

св. 50 до 100 (св. 0,65 до 1,3)

-

±10

Изопентан

(I-C5H12)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 вкл. (от 0 до 0,65 вкл.)

±3 (±0,04)

-

св. 50 до 100 (св. 0,65 до 1,3)

-

±10

Изопропиловый

спирт

(1-С3Н7ОН)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 вкл. (от 0 до 1,0 вкл.)

±5 (±0,1)

-

Метанол

(СН3ОН)

от 0 до 100 (от 0 до 6,0)

от 0 до 50 вкл. (от 0 до 3,0 вкл.)

±5 (±0,3)

-

св. 50 до 100 (св. 3,0 до 6,0)

-

±10

Метил-

меркаптан

(С^Н)

от 0 до 100 (от 0 до 4,1)

от 0 до 50 вкл. (от 0 до 2,05 вкл.)

±5 (±0,21)

-

св. 50 до 100 (св. 2,05 до 4,1)

-

±10

Метилтрет-бутиловый эфир (C5H12O)

от 0 до 100 (от 0 до 1,5)

от 0 до 50 вкл. (от 0 до 0,75 вкл.)

±5 (±0,08)

-

св. 50 до 100 (св. 0,75 до 1,5)

-

±10

Метилэтилкетон

(C4H8O)

от 0 до 100 (от 0 до 1,5)

от 0 до 50 вкл. (от 0 до 0,75 вкл.)

±5 (±0,08)

-

св. 50 до 100 (св. 0,75 до 1,5)

-

±10

н-Нонан

(С9Н20)

от 0 до 100 (от 0 до 0,7)

от 0 до 50 вкл. (от 0 до 0,35 вкл.)

±5 (±0,04)

-

Определяемый

компонент

Диапазон показаний определяемого компонента,

% НКПР (объемная доля, %)

Диапазон измерений определяемого компонента % НКПР (объемная доля, %)

Пределы основной допускаемой погрешности

абсолютной,

% НКПР (объемная доля, %)

относительной

%

н-Октан

(С8Щ)

от 0 до 100 (от 0 до 0,8)

от 0 до 50 вкл. (от 0 до 0,4 вкл.)

±5 (±0,04)

-

Пары Бензина2)3)

от 0 до 100

от 0 до 50

±5

-

Пары

керосина2)4)

от 0 до 100

от 0 до 50

±5

-

Пары дизельного топлива2-15-1

от 0 до 100

от 0 до 50

±5

-

н-Пентан

(C5H12)

от 0 до 100 (от 0 до 1,1)

от 0 до 50 вкл. (от 0 до 0,55 вкл.)

±3 (±0,03)

-

св. 50 до 100 (св. 0,55 до 1,1)

-

±10

Пропилен

(С3Н6)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 вкл. (от 0 до 1,0 вкл.)

±5 (±0,1)

-

св. 50 до 100 (св. 1,0 до 2,0 )

-

±10

Пропилена

оксид

(С3Н6О)

от 0 до 100 (от 0 до 1,9)

от 0 до 50 вкл. (от 0 до 0,95 вкл.)

±5 (±0,1)

-

св. 50 до 100 (св. 0,95 до 1,9)

-

±10

СхНу — Сумма углеводородов по метану

от 0 до 100 (от 0 до 4,4)

от 0 до 50 (от 0,0 до 2,2)

±3 (±0,13)

-

св. 50 до 100 (св. 2,2 до 4,4)

-

±10

СхНу — Сумма углеводородов по пропану

от 0 до 100 (от 0 до 1,7)

от 0 до 50 (от 0,0 до 0,85)

±3 (±0,05)

-

св. 50 до 100 (св. 0,85 до 1,7)

-

±10

СхНу — Сумма углеводородов по гексану

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0,0 до 0,5)

±3 (±0,03)

-

св. 50 до 100 (св. 0,5 до 1,0)

-

±10

Толуол

(CtH8)

от 0 до 100 (от 0 до 1,0 )

от 0 до 50 вкл. (от 0 до 0,5 вкл. )

±5 (±0,05)

-

св. 50 до 100 (св. 0,5 до 1,0 )

-

±10

Углерода

диоксид

(СО2)

от 0 до 2,5

от 0 до 0,5 вкл.

±0,05

-

св. 0,5 до 2,5

-

± 10

от 0 до 5

от 0 до 1,0 вкл.

±0,2

-

св. 1,0 до 5,0

-

± 10

от 0 до 100

от 0 до 10 вкл.

± 2

-

св. 10 до 100

-

±10

Определяемый

компонент

Диапазон показаний определяемого компонента,

% НКПР (объемная доля, %)

Диапазон измерений определяемого компонента % НКПР (объемная доля, %)

Пределы основной допускаемой погрешности

абсолютной,

% НКПР (объемная доля, %)

относительной

%

Хлорбензол

(C6H5CI)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 вкл. (от 0 до 0,65 вкл. )

±5 (±0,07)

-

Циклогексан

(С6Н12)

от 0 до 100 (от 0 до 1,0)

от 0 до 50 вкл. (от 0 до 0,5 вкл. )

±5 (±0,05)

-

св. 50 до 100 (св. 0,5 до 1,0)

-

±10

Циклопентан

(С5Н10)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 вкл. (от 0 до 0,7 вкл.)

±5 (±0,07)

-

св. 50 до 100 (св. 0,7 до 1,4)

-

±10

Циклопропан

(С3Н6)

от 0 до 100 (от 0 до 2,4)

от 0 до 50 вкл. (от 0 до 1,2 вкл.)

±5 (±0,12)

-

св. 50 до 100 (св. 1,2 до 2,4)

-

±10

Этан

(С2Н6)

от 0 до 100 (от 0 до 2,4)

от 0 до 50 вкл. (от 0 до 1,2 вкл.)

±3 (±0,07)

-

св. 50 до 100 (св. 1,2 до 2,4)

-

±10

Этанол

(С2Н5ОН)

от 0 до 100 (от 0 до 3,1)

от 0 до 50 (от 0 до 1,55)

±5 (±0,16)

-

св. 50 до 100 (св. 1,55 до 3,1)

-

±10

Этантиол

(С2Й£Н)

Этилмеркаптан

от 0 до 100 (от 0 до 2,8)

от 0 до 50 вкл. (от 0 до 1,4 вкл.)

±5 (±0,14)

св. 50 до 100 (св. 1,4 до 2,8)

-

±10

Этилацетат

(C4H8O2)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 вкл. (от 0 до 1,0 вкл.)

±5 (±0,1)

-

св. 50 до 100 (св. 1,0 до 2,0)

-

±10

Этилбензол

(C8H10)

от 0 до 100 (от 0 до 0,8)

от 0 до 50 вкл. (от 0 до 0,4 вкл.)

±5 (±0,04 )

-

Этилен

(С2Н4)

от 0 до 100 (от 0 до 2,3)

от 0 до 50 вкл. (от 0 до 1,15 вкл.)

±5 (±0,12)

-

св. 50 до 100 (св. 1,15 до 2,3)

-

±10

Этиленоксид

(C2H4O)

от 0 до 100 (от 0 до 2,6)

от 0 до 50 вкл. (от 0 до 1,3 вкл.)

±5 (±0,13)

-

св. 50 до 100 (св. 1,3 до 2,6)

-

±10

Определяемый

компонент

Диапазон показаний определяемого компонента,

% НКПР (объемная доля, %)

Диапазон измерений определяемого компонента % НКПР (объемная доля, %)

Пределы основной допускаемой погрешности

абсолютной,

% НКПР (объемная доля, %)

относительной

%

5) - пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013.

Определяемый

компонент

Диапазон показаний определяемого компонента,

% НКПР (объемная доля, %)

Диапазон измерений определяемого компонента,

% НКПР (объемная доля, %)

Пределы допускаемой основной абсолютной погрешности,

% НКПР (объемная доля, %)

Водород

(H2)

от 0 до 100 (от 0 до 4,0)

от 0 до 1,00

±0,2

от 0 до 50 (от 0 до 2,0)

±3 (±0,12 )

Метан

(CH4)

от 0 до 100 (от 0 до 4,4)

от 0 до 1,00

±0,2

от 0 до 57 (от 0 до 2,5)

±3 (±0,13 )

Пропан (C3H8)

от 0 до 100 (от 0 до 1,7)

от 0 до 50 (от 0 до 0,85)

±3 (±0,05)

Акрилонитрил

(C3H3N)

от 0 до 100 (от 0 до 2,8)

от 0 до 50 (от 0 до 1,4)

±5 (±0,14)

Ацетилен (C2H2)

от 0 до 100 (от 0 до 2,3)

от 0 до 50 (от 0 до 1,15)

±5 (±0,12)

Ацетон (C3H6O)

от 0 до 100 (от 0 до 2,5)

от 0 до 50 (от 0 до 1,25)

±5 (±0,13)

Ацетонитрил

(C2H3N)

от 0 до 100 (от 0 до 3,0)

от 0 до 50 (от 0 до 1,5)

±5 (±0,15)

Бензол (С6Ш)

от 0 до 100 (от 0 до 1,2)

от 0 до 50 (от 0 до 0,6)

±5 (±0,06)

1,3-Бутадиен (С4Ш)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 (от 0 до 0,7)

±5 (±0,07)

н-Бутан (C4H10)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 (от 0 до 0,7)

±3 (±0,04)

ЬБуте^СЩв)

от 0 до 100 (от 0 до 1,6)

от 0 до 50 (от 0 до 0,8)

±5 (±0,08)

Винилхлорид

(C2H3CI)

от 0 до 100 (от 0 до 3,6)

от 0 до 50 (от 0 до 1,8)

±5 (±0,18)

н-Гексан (С6Н14)

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0 до 0,5)

±3 (±0,03)

н-Гептан (С7Н16)

от 0 до 100 (от 0 до 0,85)

от 0 до 50 (от 0 до 0,425)

±3 (±0,03)

Диметиловый эфир (C2H6O)

от 0 до 100 (от 0 до 2,7)

от 0 до 50 (от 0 до 1,35)

±5 (±0,14)

Диметиламин

(C2H7N)

от 0 до 100 (от 0 до 2,8)

от 0 до 50 (от 0 до 1,4)

±5 (±0,14)

1,2-Дихлорэтан

(C2H4CI2)

от 0 до 100 (от 0 до 6,2)

от 0 до 50 (от 0 до 3,1)

±5 (±0,31)

Диэтиловый

эфир(С4ШО)

от 0 до 100 (от 0 до 1,7)

от 0 до 50 (от 0 до 0,85)

±5 (±0,09)

Изобутан

(1-С4Н10)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 (от 0 до 0,65)

±3 (±0,04)

Изопентан

(I-C5H12)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 (от 0 до 0,65)

±3 (±0,03)

Определяемый

компонент

Диапазон показаний определяемого компонента,

% НКПР (объемная доля, %)

Диапазон измерений определяемого компонента,

% НКПР (объемная доля, %)

Пределы допускаемой основной абсолютной погрешности,

% НКПР (объемная доля, %)

Изопропиловый спирт ^^ШОН)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 (от 0 до 1,0)

±5 (±0,1)

Метанол (СН3ОН)

от 0 до 100 (от 0 до 6,0)

от 0 до 50 (от 0 до 3,0)

±5 (±0,3)

Метилмеркаптан

(OT3SH)

от 0 до 100 (от 0 до 4,1)

от 0 до 50 (от 0 до 2,05)

±5 (±0,21)

Метилтрет-бутиловый эфир (С5Н12О)

от 0 до 100 (от 0 до 1,5)

от 0 до 50 (от 0 до 0,75)

±5 (±0,08)

Метиэтилкетон

(С4Н8О)

от 0 до 100 (от 0 до 1,5)

от 0 до 50 (от 0 до 0,75)

±5 (±0,08)

н-Нонан(С9Н20)

от 0 до 100 (от 0 до 0,7)

от 0 до 50 (от 0 до 0,35)

±5 (±0,04)

н-Октан (С8Н8)

от 0 до 100 (от 0 до 0,8)

от 0 до 50 (от 0 до 0,4)

±5 (±0,04)

Пары Бензина 2)3)

от 0 до 100

от 0 до 50

±5

Пары Керосина2)4)

от 0 до 100

от 0 до 50

±5

Пары дизельного топлива2 5)

от 0 до 100

от 0 до 50

±5

н-Пентан (C5H12)

от 0 до 100 (от 0 до 1,1)

от 0 до 50 (от 0 до 0,55)

±3 (±0,03)

Пропилен (С3Н6)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 (от 0 до 1,0)

±5 (±0,1)

Пропилена оксид (C3H6O)

от 0 до 100 (от 0 до 1,9)

от 0 до 50 (от 0 до 0,95)

±5 (±0,1)

СхНу — Сумма углеводородов по метану

от 0 до 100 (от 0 до 4,4)

от 0 до 57 (от 0 до 2,5)

±3 (±0,13)

СхНу — Сумма углеводородов по пропану

от 0 до 100 (от 0 до 1,7)

от 0 до 50 (от 0 до 0,85)

±3 (±0,05)

СхНу — Сумма углеводородов по гексану

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0 до 0,5)

±3 (±0,03)

Толуол (C7H8)

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0 до 0,5)

±5 (±0,05)

Хлорбензол

(С6Н5С1)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 (от 0 до 0,65)

±5 (±0,07)

Циклогексан

(C6H12)

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0 до 0,5)

±5 (±0,05)

Циклопентан

(C5H10)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 (от 0 до 0,7)

±5 (±0,07)

Циклопропан

(C3H6)

от 0 до 100 (от 0 до 2,4)

от 0 до 50 (от 0 до 1,2)

±5 (±0,12)

Этан (С2Н6)

от 0 до 100 (от 0 до 2,4)

от 0 до 50 (от 0 до 1,2)

±3 (±0,07)

Этанол (С2Н5ОН)

от 0 до 100 (от 0 до 3,1)

от 0 до 50 (от 0 до 1,55)

±5 (±0,16)

Этилмеркаптан

^ftSH)

от 0 до 100 (от 0 до 2,8)

от 0 до 50 (от 0 до 1,4)

±5 (±0,14)

Этилацетат

(C4H8O2)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 (от 0 до 1,0)

±5 (±0,1)

Этилбензол (С8Ню)

от 0 до 100 (от 0 до 0,8)

от 0 до 50 (от 0 до 0,4)

±5 (±0,04)

Этилен (С2Н4)

от 0 до 100 (от 0 до 2,3)

от 0 до 50 (от 0 до 1,15)

±5 (±0,12)

Этиленоксид

от 0 до 100 (от 0 до 2,6)

от 0 до 50 (от 0 до 1,3)

±5 (±0,13)

Определяемый

компонент

Диапазон показаний определяемого компонента,

% НКПР (объемная доля, %)

Диапазон измерений определяемого компонента,

% НКПР (объемная доля, %)

Пределы допускаемой основной абсолютной погрешности,

% НКПР (объемная доля, %)

(C2H4O)

-    Значение НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020

2)    - бензин, керосин и дизельное топливо являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор;

-    Значения НКПР для паров нефтепродуктов указаны в соответствии с национальными стандартами на нефтепродукты конкретного вида:

3)    - пары бензина по ГОСТ 32513-2013, ГОСТ Р 51866-2002; ГОСТ 1012-2013;

4)    - пары керосина по ГОСТ Р 52050-2006;

5)    - пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013.

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента, млн-1

Пределы допускаемой основной погрешности

приведенной1-1,

%

относительной,

%

Изобутилен

(1-С4Н8)

от 0 до 40

±20

-

от 0 до 2000

от 0 до 100 вкл.

±20

-

св. 100 до 2000

-

±20

Ацетон

(С3Н6О)

от 0 до 200

±20

-

от 0 до 2000

от 0 до 200 вкл.

±20

-

св. 200 до 2000

-

±20

Бензол

(С6Н6)

от 0 до 20

±20

-

от 0 до 1000

от 0 до 100 вкл.

±20

-

св. 100 до 1000

-

±20

Толуол

(СтН8)

от 0 до 20

±20

-

от 0 до 1000

от 0 до 100 вкл.

±20

-

св. 100 до 1000

-

±20

Ксилол

(С8Ню)

от 0 до 20

±20

-

от 0 до 1000

от 0 до 100 вкл.

±20

-

св. 100 до 1000

-

±20

Этилацетат

(С4Н8О2)

от 0 до 200

±20

-

от 0 до 8000

от 0 до 200 вкл.

±20

-

св. 200 до 8000

-

±20

Пары углеводородов (по изобутилену)

от 0 до 40

±20

-

от 0 до 2000

от 0 до 100 вкл.

±20

-

св. 100 до 2000

-

±20

Пары бензина2-1 3)

от 0 до 2000

от 0 до 100 вкл.

±20

-

св. 100 до 2000

-

±20

Пары керосина2) 4)

от 0 до 2000

от 0 до 100 вкл.

±20

-

св. 100 до 2000

-

±20

Пары топлива дизельного2-1 5)

от 0 до 2000

от 0 до 100 вкл.

±20

-

св. 100 до 2000

-

±20

1) приведенная погрешность нормирована к верхнему значению диапазона измерений;

Наименование характеристики

Значение

Предел допускаемой дополнительной погрешности газоанализатора при изменении температуры окружающей среды на каждые 10 °С в диапазоне условий эксплуатации, в долях от пределов допускаемой основной погрешности:

± 0,5

Предел допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды в диапазоне условий эксплуатациина каждые 10 % относительно нормальных условий измерений, в долях от предела допускаемой основной погрешности

± 0,5

Предел вариации выходного сигнала в долях от предела допускаемой основной погрешности, не более

0,5

Наименование характеристики

Значение

Номинальное время установления показаний^, Т90, с, не более:

-    с оптическим (ИК) сенсором;

-    с термокаталитическим (ТК) сенсором;

-    с электрохимическим сенсором (ЭХ) (кроме кислорода);

-    с электрохимическим сенсором (ЭХ) (кислород);

-    с фотоионизационным (ФИ) сенсором.

152)

10

45

30

60

Сигнализация (световая и звуковая)3):

-    первый порог срабатывания

-    второй порог срабатывания

пр едупр едительный аварийный

Диапазон настройки предупредительного и аварийного порогов срабатывания сигнализации, % диапазона измерений

от 5 до 95

Параметры электрического питания:

Напряжение постоянного тока от внешнего источника, В

12-32

Потребляемая мощность в зависимости от режима, ВА, не более:

-    с индикатором;

-    в режиме срабатывания сигнализации;

-    при включении.

0,9

1,9

2,5

Выходные сигналы:

-    цифровой

-    аналоговый токовый, мА

-    реле (Порог 1, Порог 2. Неисправность), шт.

RS485, НАЯТ от 4 до 20 3

Габаритные размеры (высотахширинахдлина), мм, не более:

230x140x106

Наименование характеристики

Значение

Масса, кг, не более:

- “ЭЛЬГАЗ-500” (алюминиевый корпус)

1,80

- “ЭЛЬГАЗ-500” (нержавеющий корпус)

3,80

Условия эксплуатации:

атмосферное давление, кПа

от 80 до 120

относительная влажность (без конденсации), %

от 30 до 98

температура окружающей среды, °С

от - 604) до + 905)

Средняя наработка на отказ (для газоанализаторов с ИК сенсором), ч

120 000

Средняя наработка на отказ (для газоанализаторов с ТК, ЭХ и ФИ сенсорами), ч

40 000

Средний срок службы, лет

15

Маркировка взрывозащиты:

- “ЭЛЬГАЗ-500” с ТК сенсором;

1Exd [iaGa] IICT4 GbХ

- “ЭЛЬГАЗ-500”с ИК сенсором;

1Exd [iaGa] ПСТ6..Т5 GbХ

- “ЭЛЬГАЗ-500” с ЭХ илиФИ сенсором;

1Ex d [ia Ga] IIC T6 Gb Х

Степень защиты “ЭЛЬГАЗ-500” по ГОСТ 14254-2015

IP66 / IP67

1)    - время установления показаний для прогретого и готового к работе прибора.

2)    - для сенсора без пылевого фильтра.

3)    - для канала кислорода оба порога (верхний и нижний) - аварийные.

4)    - для газоанализаторов с ЭХ сенсорами до температур не ниже -40 °C.

5)    - для газоанализаторов с ЭХ и ФИ сенсорами не выше +60 °С.

Наименование

Обозначение

Количество

Г азоанализатор

"ЭЛЬГАЗ-500"

1 шт.

Паспорт

ПС

1 экз.

Руководство по эксплуатации

ФРПГ.08.00.000 РЭ

1 экз.

Методика поверки

-

1 экз.

Магнитный ключ

МК

1 шт.

Калибровочная насадка

НГ

По заказу

Преобразователь интерфейса RS 485-USB (для связи с ПК)

ПИ

По заказу

Защитный козырек от погодных условий

ЗК

По заказу

Кабельный ввод

КВ

По заказу

Комплект монтажный на трубу

КМ

По заказу
