| Номер в госреестре | 88100-23 |
| Наименование СИ | Счетчики воды электронные |
| Обозначение типа СИ | СВЭ-2 |
| Изготовитель | Общество с ограниченной ответственностью "Мицар" (ООО "Мицар"), г. Нижний Новгород |
| Год регистрации | 2023 |
| Срок свидетельства | 02.02.2028 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды электронные СВЭ-2 (далее - счетчики) предназначены для измерений объема горячей и (или) холодной питьевой и (или) технической воды в многоквартирных домах или объектах индивидуального и коммерческого строительства, передачи беспроводным способом измеренных значений объема и другой телеметрической информации в систему верхнего уровня.

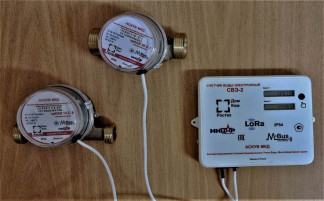

Конструктивно счетчики состоят из вычислителя электронного (далее - вычислитель) и одного или двух преобразователей прКАВ утвержденного типа, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 85795-22 (далее - преобразователи). Общий вид счетчика указан на рисунке 1.
Вычислитель состоит из пластикового корпуса. Корпус вычислителя имеет два отсека, закрываемых крышками:
- отсек, с установленным электронно-вычислительным модулем;
- отсек для установки элементов питания.
В отсеке для установки элементов питания находятся разъемы для подключения двух преобразователей. К каждому разъему вычислителя могут быть подключены преобразователи любого исполнения. На корпусе вычислителя предусмотрены два отверстия для крепления его на вертикальной поверхности.
Принцип действия счетчика состоит в преобразовании частоты вращения крыльчатки преобразователя под воздействием потока воды в нормированные по объему импульсы. Нормированные по объему импульсы от преобразователей (одного или двух) поступают в вычислитель по одному или двум независимым каналам соответственно. В вычислителе производится счет импульсов, вычисление и хранение в энергонезависимой памяти измеренного объема и другой телеметрической информации по каждому каналу.
Для отображения показаний счетчика и другой информации на лицевой панели вычислителя расположены два жидкокристаллических индикатора и кнопка переключения отображаемых параметров.
Для передачи информации в систему верхнего уровня в электронно-вычислительном модуле вычислителя имеется встроенная антенна и приемопередатчик.
Пример записи обозначения счетчиков при заказе и в документации других изделий, в которых он может использоваться:
«Счетчик воды электронный СВЭ-2 АПБЦ.407223.002 ТУ»
С - Счетчик В - Воды
Э - Электронный
Допускается при заказе счетчиков также указывать необходимое количество (один или два) преобразователей. Вычислитель входит в комплект поставки по умолчанию.
Ограничение доступа к отсекам вычислителя с установленным электронновычислительным модулем и элементами питания осуществляется путем наклейки контрольной этикетки после выполнения монтажных работ. Пломбирование преобразователей от несанкционированного доступа не предусмотрено, так как полимерная защитная прозрачная крышка электронного преобразователя запрессовывается на корпус проточной части и не может быть снята без разрушения.
Знак утверждения типа наносится на лицевую панель корпуса вычислителя. Заводской номер счетчика состоит из 13 цифр и наносятся в на торцевую часть вычислителя в виде наклейки. Место нанесения знака утверждения типа средства измерений и место расположения заводского номера указаны на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Счетчик имеет встроенное программное обеспечение (ПО), которое записывается в энергонезависимую память электронно-вычислительного модуля при изготовлении.
ПО предназначено для сбора, обработки, преобразования результатов измерений, а также для передачи результатов измерений и служебной информации в системы автоматизированного сбора, контроля и учета потребления энергетических ресурсов.
Конструкция вычислителя исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SVE-2_v2.XX* |
| Номер версии (идентификационный номер) ПО, не ниже | 2.ХХ* |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| * - где «ХХ» - значения от 01 до 99 | |
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Рекомендацией Р 50.2.077-2014 «высокий».
приведены в таблицах 2 и 3.
| Наименование характеристики | Значение характеристики для исполнения преобразователей, применяемых в составе счетчика | |||||||
| 15.С.1 15.С.2 | 15.] 15.] | В.1 В.2 | 20.С.1 | 20.В.1 | ||||
| Вариант установки | H* | V* | H | V | H | V | H | V |
| Метрологический класс по ГОСТ Р 50193.1 | С | В | В | А | С | В | В | А |
| Порог чувствительности, Q0, м3/ч | 0,014 | 0,015 | 0,015 | 0,030 | 0,024 | 0,025 | 0,025 | 0,05 |
| Минимальный объемный расход Qmin, м3/ч | 0,015 | 0,03 | 0,03 | 0,06 | 0,025 | 0,05 | 0,05 | 0,1 |
| Переходный объемный расход Qt, м3/ч | 0,022 | 0,12 | 0,12 | 0,15 | 0,037 | 0,4 | 0,4 | 0,25 |
| Номинальный объемный расход Qном, м3/ч | 1,5 | 2,5 | ||||||
| Максимальный объемный расход Qmax, м3/ч | 3,0 | 5,0 | ||||||
| Пределы допускаемой относительной погрешности измерений объема, % - в диапазоне расходов Qmin < Q < Qt - в диапазоне расходов Qt < Q < Qmax | ±5 ±2 | |||||||
| * Н - горизонтальная установка, V - вертикальная установка | ||||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Входные параметры вычислителя: - длительность импульсов, мкс - частота, Г ц | 5 ±2 от 0,25 до 85 |
| Цена импульса, м3/имп - прКАВ 15.С.1; 15.С.2; 15.В.1; 15.В.2 - прКАВ 20.С.1; 20.В.1 | 1-10-5 210'5 |
| Источник электрического питания счетчика | элементы питания, номинальным напряжением 3,6 В |
| Количество элементов питания, шт. | 3 |
| Количество проводных интерфейсов для подключения преобразователей, шт. | 2 |
| 1 | 2 |
| Интерфейс для передачи данных в систему верхнего уровня | LoRa |
| Температура измеряемой среды, °С | от +5 до +90 |
| Давление измеряемой среды, МПа, не более | 1,6 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 25 °С и более низких, %, не более - атмосферное давление, кПа | от +1 до +40 80 от 66,0 до 106,7 |
| Степень защиты по ГОСТ 14254-2015 | IP54 |
| Г абаритные размеры преобразователей (Д х Ш х В), мм, не более: - прКАВ 15.В.1 (15.С.1; 20.В.1; 20.С.1) - прКАВ 15.В.2 (15.С.2) | 110 х 75 х 80 80 х 75 х 80 |
| Г абаритные размеры вычислителя (Д х Ш х В), мм, не более | 155 х 110 х 35 |
| Масса преобразователей, кг, не более - преобразователей с диаметром условного прохода 15 мм - преобразователей с диаметром условного прохода 20 мм | 0,75 1,50 |
| Масса вычислителя без элементов питания, кг, не более | 0,15 |
| Количество жидкокристаллических индикаторов, шт. | 2 |
| Емкость жидкокристаллического индикатора, м3 | 99999,9999 |
наносится на лицевую панель вычислителя и титульный лист документа АПБЦ.407223.002 ПС «Счетчик воды электронный СВЭ-2. Паспорт».
Таблица 4 - Комплектность
| Наименование | Количество | Примечание |
| Счетчик воды электронный СВЭ-2. Паспорт | 1 экз. | |
| ГСИ. Счетчики воды СВЭ-2. Методика поверки. | 1 экз. | По заказу потребителя |
приведены в эксплуатационном документе АПБЦ.407223.002 ПС «Счетчики воды электронные СВЭ-2. Паспорт» в разделе 12.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»; АПБЦ.407223.002 ТУ Счетчики воды электронные СВЭ-2. Технические условия.
