Машины универсальные испытательные УТС, 88102-23

Машины универсальные испытательные УТС (далее по тексту - машины) предназначены для измерений силы и деформациипри испытаниях образцов конструкционных материалов (металлов, пластмасс, тканей, композитов и др.), изделий и конструкций на растяжение, сжатие и изгиб.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	88102-23
Наименование СИ	Машины универсальные испытательные
Обозначение типа СИ	УТС
Изготовитель	Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы"), г. Иваново
Год регистрации	2023
Срок свидетельства	02.02.2028
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия машин основан на преобразовании нагрузки, приложенной к испытываемому образцу, датчиком силоизмерительным в электрический сигнал, изменяющийся пропорционально этой нагрузке.

Создаваемая машинами нагрузка, приложенная к испытываемому образцу, деформирует его. При этом в процессе нагружения образца производится измерение значения величины этой нагрузки и соответствующей ей величины деформации образца.

Конструктивно машины состоят из модуля силозадающего, модуля управления и пульта оператора ручного управления (опционально). Модуль силозадающий состоит из основания, на котором закреплена силовая рама, электропривода, датчика (датчиков) силоизмерительного, датчика перемещений, датчиков продольной и поперечной деформации (опционально), приспособлений для удержания, фиксации или захвата испытываемого образца. Внутри силовой рамы расположены направляющие колонны, по которым при помощи винтовых пар перемещается подвижная траверса. Движение для перемещения подвижной траверсы винтовые пары получают отэлектропривода. Силовая рама может иметь одну, две и более рабочих зон.В зависимости от модификации силовая рама может располагаться вертикально илигоризонтально. Также возможно наличие дополнительные боковых зон испытаний справа и/или слева от основной зоны, либо зоны испытаний могут располагаться одна над другой.

Диапазон измерений силы обеспечивается датчиком силоизмерительным или набором датчиков силоизмерительных, входящих в комплект поставки машины.

Диапазон измерений перемещения подвижной траверсы зависит от высоты силовой рамы и испытательных приспособлений. Перемещение подвижной траверсы измеряется датчиком перемещений.

Модуль управления представляет собой микропроцессорный блок, который осуществляет прием, обработку и отображение информации от всех датчиков: силоизмерительных, перемещений, продольной и поперечной деформации, управляет режимами работы машины, а также передаёт измерительную информацию на внешние устройства. Модуль управления может иметь различные варианты исполнений внешнего вида отличающихся формой, габаритными размерами и цветом корпуса, а также может быть выполнен в виде отдельного блока или встроенным в модуль силозадающий.

При этом в зависимости от условий эксплуатации лицевая панель модуля управления может быть выполнена как в сенсорном, так и в кнопочном исполнении.

Пульт оператора ручного управления предназначен для управления перемещением подвижной траверсы при позиционировании в процессе подготовки испытания.

Возможны варианты исполнения машин с управлением от персонального компьютера.

Машины могут оснащаться датчиками продольной и поперечной деформации с различными диапазонами измерений, отвечающими требованиям испытаний образцов. По виду контакта с испытываемым образцом датчики продольной и поперечной деформации могут быть контактными или бесконтактными.

Машины могут быть укомплектованы: программно-техническим комплексом (персональный компьютер, принтер, линия связи для подключения к модулю управления машины и программное обеспечение), термокриокамерами, высокотемпературными печами, вакуумными камерами, различными приспособлениями для испытаний образцов материалов и изделий, а также другим оборудованием по требованию заказчика.

Выпускаемые модификации машин отличаются:дизайном, наибольшим пределом измерений силы, пределами допускаемой относительной погрешности измерений силы, диапазоном измерений перемещения подвижной траверсы, категорией точности измерений перемещения подвижной траверсы, диапазонами измерений продольных и поперечных перемеще-ний(деформаций), классом точности измерений перемещений (деформаций), габаритными размерами и массой, а также могут выпускаться в вертикальном и горизонтальном исполнени-ях.Цветвнешнего вида машин может определяться требованием заказчика.

Машины имеют обозначение:

УТС - Х - Y - Z

Т_ пределы допускаемой относительной погрешности

измерений силы, %

- наибольший предел измерений силы, кН

_ классификация по исполнению (К, Р, М, Т)

_ обозначение типа средства измерений

где

К - машины имеют консольное исполнение;

Р - машины имеют два или более ходовых винта и две или более направляющие колонны;

М - машины имеют неподвижный силовой контур, две илиболее направляющие колонны с центральным шпинделем, расположенным в нижней или верхней части машины;

Т - машины имеют подвижный силовой контур, две или более направляющие колонны с центральным шпинделем, расположенным в нижней части машины.

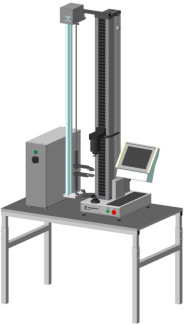

Общий вид машин представлен на рисунках 1 - 8.

а) Машины на специальном основании с двумя 5) Машины напольного исполнения

рабочими зонами: основной и дополнительной консольного исполнения

г) Машины с усиленной силовой рамой с одной рабочей зоной Рисунок 3- Общий вид машин УТС-Р-Y-Z

в) Машины с двумя рабочими зонами: основной и дополнительной консольного исполнения

а) Машины с тремя рабочими зонами: основной и двумя дополнительными консольного исполнения, внешний модуль управления Рисунок 5 - Общий вид машин УТС-Р-Y-Z

а) Машины настольного исполнения б) Машины напольного исполнения, модуль

управления навесного типа с примером установки высокотемпературной печи

б) Машины четырёхколонные, внешний модуль управления

в) Машины четырёхколонные с верхним расположением привода, внешний

модуль управления Рисунок 7 - Общий вид машин УТС-М-Y-Z

а) Машины уменьшенной высоты б) Машины базовой модификации

Идентификация машины осуществляется методом визуального осмотра маркировочной таблички прикреплённой на корпусах модуля силозадающего и модуля управления, отображающую информацию о модификации машины и заводском номере, а также изучения нормативно-технической документации (руководство по эксплуатации, паспорт), которая входит в обязательный комплект поставки машины и содержит информацию о метрологических и технических характеристиках машины.

Пломбировка от несанкционированного доступа не предусмотрена.

Заводской номер в числовом формате наносится на маркировочную табличку методом офсетной печати, прикрепляемую на левую боковую стенку корпуса машины и на заднюю панель модуля управления. Место нанесения маркировочной таблички на примере машины УТС-Т-Y-Z представлено на рисунке 9.

Маркировочные

таблички

Обозначение мест нанесения знака утверждения типа и заводского номера на маркировочной табличке представлены на рисунке 10.

Место нанесения знака утверждения типа

[7§1 testsystems

Место нанесения заводского номера

Нанесение знака поверки на машины не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) предназначено для управления режимами работы машин, обработки, хранения, отображения результатов измерений и передачи измеренных значений на внешние устройства.

Конструктивно машины имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки режима защиты микроконтроллера от чтения и записи исполняемого кода.

Доступ к ПО ограничен паролями. Влияние ПО учтено при нормировании метрологических характеристик.Уровень защиты ПО «средний» в соответствии с Р 50.2.077-

Таблица 1 -Идентификационные данные программного обеспечения

Идентификационныеданные (признаки)	Значение
Идентификационное наименование ПО	Р_1.01^	UTS11X.exe
Номер версии (идентификационный номер) ПО, не ниже	1.01S.XX*	1.01S.XX*
Цифровой идентификатор ПО	0x2380	0хП46е3Г9
Другие идентификационные данные	CRC16	CRC32
* 1.01S - метрологически значимая часть ПО, ХХ - метрологически не значимая часть ПО, является сервисной частью, её объём и конфигурация оговариваются при заказе.

Технические характеристики

Таблица 2 - Метрологические характеристики

Модификация машины	*Диапазон измерений силы, кН, (параметр Y)	Пределы допускаемой относительной погрешности измеренийсилы, %, (параметр Z)
УТС-К-0,01^	от 0,00001 до 0,01
yTC-K-0,02-Z	от 0,00001 до 0,02
yTC-K-0,05-Z	от 0,00001 до 0,05
yTC-K-0,1-Z	от 0,00001 до 0,1	±0,5	±1	±2
yTC-K-0,5-Z	от 0,00001 до 0,5	±0,5	±1	±2
УТС-К-1-Z	от 0,00001 до 1
УТС-К-2-Z	от 0,00001 до2
yTC-K-2,5-Z	от 0,00001 до2,5
УТС-К-5-Z	от 0,00001 до5
УТС-Р-0,01^	от 0,00001 до 0,01
УТС-Р-0,02^	от 0,00001 до 0,02
УТС-Р-0,05^	от 0,00001 до 0,05
УТС-Р-0,1^	от 0,00001 до 0,1
УТС-Р-0,5^	от 0,00001 до 0,5
УТС-Р-1-Z	от 0,00001 до 1
УТС-Р-2-Z	от 0,00001 до 2	±0,5	±1	±2
УТС-Р-2,5^	от 0,00001 до 2,5
УТС-Р-5-Z	от 0,00001 до 5
УТС-Р-10-Z	от 0,00001 до 10
УТС-Р-15-Z	от 0,00001 до 15
УТС-Р-20-Z	от 0,00001 до 20
УТС-Р-30-Z	от 0,00001 до 30

Модификация машины	*Диапазон измерений силы, кН, (параметр Y)	Пределы допускаемой относительной погрешности измерений силы, %, (параметр Z)
УТС-Р-50-Z	от 0,00001 до 50
УТС-Р-75-Z	от 0,00001 до 75	±0,5	±1	±2
УТС-Р-100-Z	от 0,00001 до 100
УТС-Р-125-Z	от 0,00001 до 125
УТС-Р-150-Z	от 0,00001 до 150
УТС-Р-200-Z	от 0,00001 до 200
УТС-Р-250-Z	от 0,00001 до 250
УТС-Р-300-Z	от 0,00001 до 300
УТС-Р-350-Z	от 0,00001 до 350
УТС-Р-400-Z	от 0,00001 до 400	±0,5	±1	±2
УТС-Р-500-Z	от 0,00001 до 500
УТС-Р-600-Z	от 0,00001 до 600
УТС-Р-1000-Z	от 0,00001 до 1000
УТС-Р-1200-Z	от 0,00001 до 1200
УТС-Р-1500-Z	от 0,00001 до 1500
УТС-Р-1800-Z	от 0,00001 до 1800
УТС-Р-2000-Z	от 0,00001 до 2000
УТС-М-0,01^	от 0,00001 до 0,01
утс-м-0,02^	от 0,00001 до 0,02
УТС-М-0,05^	от 0,00001 до 0,05
УТС-М-ОД-Z	от 0,00001 до 0,1
УТС-М-0,5^	от 0,00001 до 0,5
УТС-М-1-Z	от 0,00001 до 1
УТС-М-2-Z	от 0,00001 до 2
УТС-М-2,5^	от 0,00001 до 2,5
УТС-М-5-Z	от 0,00001 до 5	±0,5	±1	±2
УТС-М-10-Z	от 0,00001 до 10
УТС-М-15-Z	от 0,00001 до 15
УТС-М-20-Z	от 0,00001 до 20
УТС-М-30-Z	от 0,00001 до 30
УТС-М-50-Z	от 0,00001 до 50
УТС-М-75-Z	от 0,00001 до 75
УТС-М-100-Z	от 0,00001 до 100
УТС-М-125-Z	от 0,00001 до 125
УТС-М-150-Z	от 0,00001 до 150
УТС-М-200-Z	от 0,00001 до 200	±0,5	±1	±2
УТС-М-250-Z	от 0,00001 до 250
УТС-М-300-Z	от 0,00001 до 300
УТС-М-350-Z	от 0,00001 до 350	±0,5	±1	±2
УТС-М-400-Z	от 0,00001 до 400

Модификация машины	*Диапазон измерений силы, кН, (параметр Y)	Пределы допускаемой относительной погрешности измерений силы, %, (параметр Z)
УТС-М-500-Z	от 0,00001 до 500
УТС-М-600-Z	от 0,00001 до 600
YTC-T-0,5-Z	от 0,00001 до 0,5
УТС-Т-1-Z	от 0,00001 до 1
УТС-Т-2-Z	от 0,00001 до 2
YTC-T-2,5-Z	от 0,00001 до 2,5
УТС-Т-5-Z	от 0,00001 до 5	±0,5	±1	±2
УТС-Т-10-Z	от 0,00001 до 10
УТС-Т-15-Z	от 0,00001 до 15
УТС-Т-20-Z	от 0,00001 до 20
УТС-Т-30-Z	от 0,00001 до 30
УТС-Т-50-Z	от 0,00001 до 50
УТС-Т-100-Z	от 0,00001 до 100
* Минимально возможные значения, в зависимости от типа установленных датчиков си-
лы.Значениенаименьшего предела измерений силыуказано в индивидуальных паспортах на ма
шины.

Таблица 3 -Метрологические характеристики

Наименование характеристики	Категорияточности
Наименование характеристики	0,1	0,5	1	2
*Диапазон измерений перемещения подвижной траверсы, мм	от 0 до 2000
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0 до 10 мм включ., мм	±0,01	-	-	-
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне св. 10 до 2000 мм, %	±0,1	-	-	-
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0 до 4 мм включ., мм	-	±0,02	-	-
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне св. 4 до 2000мм, %	-	±0,5	-	-
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0 до 5 мм включ., мм	-	-	±0,05	-
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне св. 5до 2000 мм, %	-	-	±1	-

Наименование характеристики	Категория точности
Наименование характеристики	0,1	0,5	1	2
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазонеот 0 до 10 мм включ., мм	-	-	-	±0,1
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне св. 10до 2000 мм, %	-	-	-	±1
* Минимально и максимально возможные значения. Значения диапазонов измерений перемещения подвижной траверсы указаны в индивидуальных паспортах на машины.

Таблица 4- Метрологические характеристики

Наименование характеристики	Значение для классов точности
Наименование характеристики	0,5	1	2
*Диапазон измерений продольных перемещений (деформаций), мм	от 0 до 1000
*Диапазон измерений поперечных перемещений (деформаций), мм	от 0 до 25
Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) в диапазоне от 0 до 300 мкм включ., мкм	±1,5	±3	-
Пределы допускаемой относительной погрешности измерений перемещений (деформаций) в диапазоне св. 300 мкм до наибольшего предела измерений, %	±0,5	±1	-
Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) в диапазоне от 0 до 1200 мкм включ., мкм	-	-	±6
Пределы допускаемой относительной погрешности измерений перемещений (деформаций) в диапазоне св. 1200мкм до наибольшего предела измерений, %	-	-	±0,5
* Минимально и максимально возможные значения в зависимости от типа датчиков деформации. Значения диапазонов измерений перемещений (деформаций) указаны в индивидуальных паспортах на машины.

Таблица 5-Основные технические характеристики

Наименование характеристики	Значение
*Диапазон базовых длин при измерении деформации, мм	от 3 до 1000
**Диапазон задания скорости перемещения подвижной траверсы, мм/мин	от 0,0005 до 1000

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (без конденсации), %	от +10 до +35 от 10 до 90
Параметры электрического питания: - напряжение питающей сети, В - частота питающей сети, Г ц	от 207 до 253 / от 360 до 440 от 49 до 51
Вероятность безотказной работы за 1000 часов	0,92
Полный средний срок службы, лет, не менее	10
Минимально и максимально возможные значения. Значения диапазонов базовых длин при измерении деформации образца указаны в индивидуальных паспортах на машины. *Минимально и максимально возможные значения. Значения диапазонов задания скорости перемещения подвижной траверсы указаны в индивидуальных паспортах на машины.

Таблица 6 - Основные технические характеристики

Модификация

машины

Габаритные размеры базовой модификации (высотахширинахглубина), мм, не более

Масса базовой модификации, кг, не более

Потребляемая мощность, Вт, не более

yTC-K-0,01-Z

yTC-K-0,02-Z

yTC-K-0,05-Z

yTC-K-0,1-Z

yTC-K-0,5-Z

УТС-К-1-Z

УТС-К-2-Z

yTC-K-2,5-Z

УТС-К-5-Z

1850x720x720

260

1500

yTC-P-0,01-Z

yTC-P-0,02-Z

yTC-P-0,05-Z

yTC-P-0,1-Z

yTC-P-0,5-Z

УТС-Р-1-Z

УТС-Р-2-Z

yTC-P-2,5-Z

УТС-Р-5-Z

УТС-Р-10-Z

2500x900x900

600

1500

Модификация машины	Г абаритные размеры базовой модификации (высотахширинахглубина), мм, не более	Масса базовой модификации, кг, не более	Потребляемая мощность, Вт, не более
УТС-Р-15-Z УТС-Р-20-Z УТС-Р-30-Z УТС-Р-50-Z	2800x1000x1000	800	1500
УТС-Р-75-Z УТС-Р-100-Z	3200x1200x1200	1500	5000
УТС-Р-125-Z УТС-Р-150-Z УТС-Р-200-Z УТС-Р-250-Z	3400x1200x1200	2000	5000
УТС-Р-300-Z УТС-Р-350-Z	3600x1300x1300	3000	7500
УТС-Р-400-Z	3600x1300x1300	3000	7500
УТС-Р-500-Z УТС-Р-600-Z	3800x1400x1400	3600	7500
УТС-Р-1000-Z УТС-Р-1200-Z УТС-Р-1500-Z УТС-Р-1800-Z УТС-Р-2000-Z	4500x1800x1500	10000	25000
УТС-М-0,01^ УТс-М-0,02-г УТС-М-0,05^ УТС-М-0,1^ УТС-М-0,5^ УТС-М-1-Z УТС-М-2-Z УТС-М-2,5^ УТС-М-5-Z УТС-М-10-Z УТС-М-15-Z УТС-М-20-Z УТС-М-30-Z	2500x1000x1000	900	3000
УТС-М-50-Z	2500x1000x1000	900	5000
УТС-М-75-Z УТС-М-100-Z УТС-М-125-Z УТС-М-150-Z	2700x1200x1200	1200	5000

Модификация машины	Г абаритные размеры базовой модификации (высота х ширинахглубина), мм, не более	Масса базовой модификации, кг, не более	Потребляемая мощность, Вт, не более
УТС-М-200-Z УТС-М-250-Z УТС-М-300-Z	2800x1300x1300	2000	11000
УТС-М-350-Z УТС-М-400-Z	3000x1500x1500	4000	15000
УТС-М-500-Z УТС-М-600-Z	3000x1500x1500	4000	15000
УТС-Т-0,5^ УТС-Т-1-Z УТС-Т-2-Z УТС-Т-2,5^ УТС-Т-5-Z УТС-Т-10-Z	1800x900x700	250	300
УТС-Т-15-Z УТС-Т-20-Z УТС-Т-30-Z УТС-Т-50-Z УТС-Т-100-Z	2000x1000x800	350	1500

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на таблички, прикрепляемые к корпусам модуля силозадающего и модуля управления машины, методом офсетной печати.

Комплектность

Таблица 7- Комплектность средства измерений

Наименование	Обозначение	Количество
Машина универсальная испытательная УТС	модификация в соответствии с договором поставки	1шт.
Модуль силозадающий	модель (модификация) в соответствии с договором поставки	1шт.
*Модуль управления	ПО-11.000.000	1шт.
*Пульт оператора ручного управления с устройством соединительным	ПО РУ.000.000	1шт.
*Датчик перемещений	модель (модификация) в соответствии с договором поставки	**шт.
*Датчик продольной деформации	модель (модификация) в соответствии с договором поставки	**шт.

Наименование	Обозначение	Количество
*Датчик поперечной деформации	модель (модификация) в соответствии с договором поставки	**шт.
Приспособления для удержания, фиксации или захвата испытываемого образца	-	**компл.
***Паспорт	УТС-К.000.000 ПС УТС-Р.000.000 ПС УТС-М.000.000 ПС УТС-Т.000.000 ПС	1экз.
* * *Руководство по эксплуатации	УТС-К.000.000РЭ УТС-Р.000.000РЭ УТС-М.000.000РЭ УТС-Т.000.000РЭ	1экз.
Инструкция оператора	УТС.000.000 ИО	1экз.
Методика поверки	-	1 экз.
* Наличие в зависимости от договора поставки. * * Количество в зависимости от договора поставки и модификации машины. *** Обозначение в зависимости от договора поставки.

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации.

Нормативные документы

Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;

Государственная поверочная схема для средств измерений длины в диапазоне от 1-10'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 октября 2018 г. № 2840;

ТУ 26.51.62-037-99369822-22 «Машины универсальные испытательные УТС. Технические условия».
