| Номер в госреестре | 88109-23 |
| Наименование СИ | Приборы для измерений геометрических размеров деталей |
| Обозначение типа СИ | ИКР-01-22 |
| Изготовитель | Общество с ограниченной ответственностью "Прибор ЖТ" (ООО "Прибор ЖТ"), г. Владимир |
| Год регистрации | 2023 |
| Срок свидетельства | 01.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений геометрических размеров деталей ИКР-01-22 (далее - приборы) предназначены для измерений геометрических линейных размеров деталей относительным контактным методом.
Принцип действия приборов основан на преобразовании линейного перемещения измерительного стержня преобразователя в последовательность электрических сигналов, содержащих информацию о значении перемещения. Полученный электрический сигнал по заданному алгоритму обрабатывается встроенным программным обеспечением и выводиться на экран монитора или встроенного дисплея.
Конструктивно приборы состоят из блока измерительного (далее - БИ) и преобразователей линейных перемещений (далее - ПЛП), присоединяемых к БИ с помощью кабеля. Одновременно с БИ может использоваться от 1 до 8 ПЛП. Дополнительно приборы могут комплектоваться установочным устройством для измерений размеров деталей.
Приборы производятся в двенадцати модификациях: УПК-01-22-ВД, УПК-01-22-НД, УПП-01-22, УКПП-01-22, УКПП- 02-22, УКБ-01-22, УПР-01-22, УПЛК-01-22-НД, УПЛК-01-22-ВД, УКНД-01-22, УПД-01-22-ВД, УПД-01-22-НД, которые отличаются между собой используемым программным обеспечением и применяемыми установочными устройствами.
Приборы могут комплектоваться БИ трёх моделей:
- БИ-01 - стационарный блок с питанием от сети переменного тока и снабженный органами управления в виде кнопок или клавиатуры. Вывод измерительной информации осуществляется на монитор. Применяется для модификаций УПК-01-22-ВД, УКПП-02-22, УПР-01-22, УПЛК-01 -22-ВД;
- БИ-02 - автономный блок с питанием от аккумуляторной батареи и снабженный органами управления в виде тумблера и кнопок. Вывод измерительной информации осуществляется на встроенный дисплей. Применяется для модификаций УПК-01-22-НД, УПП-01-22, УКБ-01-22, УПЛК-01-22-НД, УКНД-01-22, УПД-01-22-НД, УПД-01-22-ВД;
- БИ-03 - комбинированный блок с питанием от сети переменного тока, без органов управления. Вывод измерительной информации осуществляется на монитор с применением стационарного блока БИ-01. Предназначен для увеличения количества одновременно используемых ПЛП. Применяется для модификаций УПК-01-22-ВД, УКПП-01-22, УКПП- 02-22, УПР-01-22, УПЛК-01 -22-ВД.
Блоки измерительные БИ-02 и БИ-03 могут быть двух исполнений, 1 и 2, отличающихся корпусом.
Приборы комплектуются ПЛП четырёх моделей:
- ИНД-15 представляет собой индуктивный преобразователь линейного перемещения с подпружиненным конусообразным измерительным наконечником для контактных измерений.
- ИНД-15-1 отличается от модели ИНД-15 удлинённым рычагом для измерительного наконечника.
- ИНД-25 имеет два независимых канала, аналогичных ИНД-15, осуществляющих измерения в противоположных направлениях.
-ЛИР имеет защитный кожух и увеличенный диапазон линейного перемещения стержня преобразователя.
Модификации УПК-01-22-ВД, УПК-01-22-НД, УПП-01-22, УКПП-01-22, УКПП- 02-22, УКБ-01-22, УПР-01-22, УПЛК-01-22-ВД, УПЛК-01-22-НД, УКНД-01-22 могут комплектоваться ПЛП ИНД-15, ИНД-15-1, ИНД-25, модификация УПД-01-22-ВД комплектуется ПЛП ЛИР с диапазоном измерений от минус 10000 до плюс 10000 мкм, модификация УПД-01-22-НД комплектуется ПЛП ЛИР с диапазоном измерений от минус 20000 до плюс 20000 мкм.
Установочные устройства предназначены для автоматизации процесса измерений для деталей различных типов и не влияют на метрологические характеристики.
Маркировка приборов с указанием наименования модификации и заводского номера, в виде цифрового обозначения, осуществляется с помощью типографской наклейки, металлизированной маркировочной таблички или гравировки. Маркировка приборов наносится на БИ и устройство установочное.
Заводские номера ПЛП, входящих в состав приборов, в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на наклейку, наносимую на корпус ПЛП ЛИР, или методом гравировки на корпусе ПЛП ИНД-15, ИНД-15-1, ИНД-25 и указываются в паспорте.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.

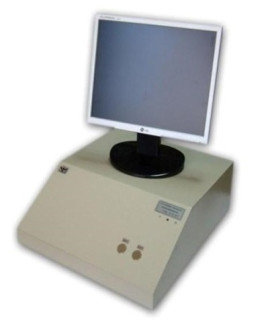

Общий вид блоков измерительных приведён на рисунке 1.
Общий вид преобразователей линейных перемещений приведён на рисунке 2.
Общий вид установочных устройств приведён на рисунке 3.
Приборы для измерения геометрических размеров деталей ИКР-01-22 работают под управлением метрологически значимого программного обеспечения (далее - ПО), устанавливаемого на БИ-01, БИ-02, БИ-03. ПО предназначено для проведения измерений и отображения их результатов.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
| Модификация | Номер версии (идентификационный номер ПО), не ниже | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| УПК-01-22-ВД | upk 9. 01. 02 | 3de127c2c2eb46d0 7c947c216d27f66b | MD5 |
| УПК-01-22-НД | upk 4-03 | 07908f05b592a994 d2e02a06bacb4e31 | MD5 |
| УПЛК-01 -22-ВД | uplk 9. 00. 03 | 04d591045ab42d8d b988fc70c89ebff3 | MD5 |
| УПЛК-01 -22-НД | uplk 3-06 | 22cf80b75e35c90d a78ce8d43 de41e68 | MD5 |
| УПП-01-22 | upp 3-06 | f78f04143e500198 a811b4cab36b713c | MD5 |
| УКБ-01-22 | ukb 3-10 | 7 6f4b200e1adc6dc 69ba56b6080bfa7a | MD5 |
| УПР-01-22 | upr 4. 09. 03 | 2a88cbcfc8b81d6e df64799b10b9a3 e2 | MD5 |
| УПД-01-22-НД | upd 01-00 | ac8cf3f040fd74a57 db9564093a28d25 | MD5 |
| УПД-01-22-ВД | upd 01-00 | ac8cf3f040fd74a57 db9564093a28d25 | MD5 |
| УКПП-01-22 | ukpp 18. 12. 09 | c4d192c92ff52a00c a4664605867ee63 | MD5 |
| УКПП-02-22 | ukpp 23. 05. 05 | eb7ef39f123d091a 710fb415e7f3ac09 | MD5 |
| УКНД-01-22 | uknd 4-03 | d0129beb00ad52a4 34e6eb20e0c9d402 | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | УПК-01-22-ВД, УПК-01-22-НД, УПП-01-22, УКПП-01-22, УКПП- 02-22, УКБ-01-22, УПР-01-22, УПЛК-01 -22-ВД, УПЛК-01-22-НД, УКНД-01-22 | УПД-01- 22-ВД | УПД-01- 22-НД |
| Преобразователь линейных перемещений | ИНД-15, ИНД-15-1, ИНД-25 | ЛИР | |
| Максимальный диапазон измерений1^ мкм | от -700 до +700 | от -10000 до +10000 | от -20000 до +20000 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерения1^ 2), % | ±1 | ±0,1 | ±0,05 |
| 1) Диапазон измерений преобразователя линейных перемещений может быть уменьшен производителем. Фактическое значение диапазона измерений указано в паспорте прибора. 2) Температура окружающей среды от плюс 15 до плюс 25 °С | |||
| Наименование характеристики | Значение |
| Габаритные размеры (ДлинахШиринахВысота), мм, не более: | |
| - блок измерительный БИ-01 | 700x500x250 |
| - блок измерительный БИ-02 | 500x500x500 |
| - блок измерительный БИ-03 | 250x250x150 |
| - ПЛП ИНД-15 | 100x40x20 |
| - ПЛП ИНД-15-1 | 250x40x20 |
| - ПЛП ИНД-25 | 100x60x20 |
| - ПЛП ЛИР | 250x50x30 |
| Масса, кг, не более: | |
| - блок измерительный БИ-01 | 15 |
| - блок измерительный БИ-02 | 8 |
| - блок измерительный БИ-03 | 8 |
| - ПЛП ИНД-15 | 0,1 |
| - ПЛП ИНД-15-1 | 0,1 |
| - ПЛП ИНД-25 | 0,1 |
| - ПЛП ЛИР | 0,1 |
| Напряжение питания, В: | |
| - от источника постоянного тока | от 7 до 9 |
| - от источника переменного тока | от 187 до 242 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, не более, % | от +10 до +40 98 |
наносится типографским способом на титульный лист паспорта и на блок измерительный в виде наклейки или металлизированной маркировочной таблички.
Таблица 4 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Прибор для измерений геометрических размеров деталей в составе: - Блок измерительный - Преобразователь линейных перемещений - Монитор2* - Аккумулятор3* - Зарядное устройство3-* - Устройство установочное для измерения деталей4* | ИКР-01-22 БИ-01/БИ-02/БИ-035) ИНД-15/ИНД-15-1/ ИНД-25/ЛИР5) | 1 шт. 1 шт. от 1 до 8 шт.1* 1 шт. 1 шт. 1 шт. 1 шт. |
| Паспорт | - | 1 экз. |
| 1) Количество в соответствии с заказом потребителя. 2) Для модификаций с блоком измерительным БИ-01 3) Для модификаций с блоком измерительным БИ-02 4) По заказу потребителя. 5) Перечень компонентов, входящих в комплект прибора, их обозначения и заводские номера приведены в паспорте. | ||
Приведены в разделе 7 «Порядок работы» паспорта «Приборы для измерения геометрических размеров деталей ИКР-01-22».
Нормативные документы, устанавливающие требования к средствам измерений
ТУ 265166190-001-43180716-2022 Приборы для измерения геометрических размеров деталей ИКР-01-22. Технические условия.
