| Номер в госреестре | 88111-23 |
| Наименование СИ | Каналы измерения тестового акустического сигнала |
| Обозначение типа СИ | МСШЕ.411135.001 |
| Изготовитель | Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 01.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерения тестового акустического сигнала МСШЕ.411135.001 (далее -измерители) предназначены для измерений уровня звукового давления (далее - УЗД) при проведении специальных исследований технических средств и помещений.
Принцип действия измерителя основан на преобразовании внешнего звукового давления в электрический сигнал с помощью первичного измерительного преобразователя (микрофона измерительного), аналого-цифрового преобразования электрического сигнала в блоке БСП-М1 и обработке результатов измерений на ПЭВМ с помощью специального программного обеспечения (далее - ПО).
Измеритель состоит из блока БСП-М1, микрофона измерительного, калибратора акустического, специального ПО и комплекта кабелей.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится способом трафаретной печати на блок БСП-М1 в месте, указанном на рисунке 2. Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на блок БСП-М1 в месте, указанном на рисунке 2.

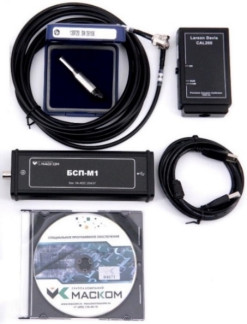

Общий вид измерителей представлен на рисунке 1. Места нанесения пломбировки от несанкционированного доступа представлены на рисунке 2. Пломбирование осуществляется клеймением винтового соединения в торцевой части.
Рисунок 2 - Место нанесения пломбировки от несанкционированного доступа и место
нанесения заводского номера
Для управления режимами работы измерителей и обработки измерительных сигналов применяется установленное ПО.
Идентификационным признаком ПО служит номер версии, который доступен для просмотра в меню.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования измерителей.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NoiseMeas.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.2.4.12 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений УЗД, дБ (исх. 20 мкПа) | от 20 до 120 |
| Пределы допускаемой относительной погрешности измерений УЗД на частоте 1 кГц, дБ | ±1 |
| Диапазон рабочих частот, Г ц | от 100 до 11200 |
| Пределы допускаемого отклонения от линейности частотной характеристики, дБ от 100 до 10000 Гц | ±1 |
| свыше 10000 до 11200 Гц | ±1,2 |
| Чувствительность микрофона по свободному полю, мВ/Па, не менее | 10 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - блок БСП-М1 | |
| ширина | 62 |
| высота | 37 |
| длина | 175 |
| - микрофон измерительный 130F20 | |
| диаметр | 12,7 |
| длина | 66,8 |
| - микрофон измерительный 130E20 | |
| диаметр | 12,7 |
| длина | 66,6 |
| - калибратор акустический CAL200 | |
| ширина | 64 |
| высота | 26 |
| длина | 106 |
| - калибратор акустический Защита-К | |
| ширина | 65 |
| высота | 45 |
| длина | 120 |
| Масса, г, не более: | |
| - блокБСП-М1 | 400 |
| - микрофон измерительный 130F20 | 26 |
| - микрофон измерительный 130E20 | 26 |
| - калибратор акустический CAL200 | 156 |
| - калибратор акустический Защита-К | 200 |
| Параметры электрического питания | от шины USB |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность окружающего воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 95 до 107 |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность измерителя
| Наименование | Обозначение | Количество |
| 1 Канал измерения тестового акустического сигнала в составе: | МСШЕ 411135 001 | 1 шт. |
| 1.1 Блок | БСП-М1 | 1 шт. |
| 1.2 Микрофон измерительный | 130F20 или 130E20 | 1 шт. |
| 1.3 Источник калиброванного звукового давления с | CAL200 или | 1 шт. |
| адаптером | Защита-К | |
| 1.4 Кабель микрофонный | КМ-К | 1 шт. |
| 1.5 Кабель интерфейсный | USB A-B | 1 шт. |
| 1.6 Программная оболочка «Шепот-Лайт» | МСШЕ 503300 031 | 1 шт. |
| Наименование | Обозначение | Количество |
| 2 Руководство по эксплуатации | МСШЕ.411135.001РЭ | 1 шт. |
| 3 Паспорт | МСШЕ 411135 001ПС | 1 шт. |
| 4 Программная оболочка «Шепот-Лайт». Формуляр | МСШЕ 503300 031ФР | 1 шт. |
| 5 Программная оболочка «Шепот-Лайт». Руководство пользователя | МСШЕ 503300 031РП | 1 шт. |
| 6 Методика поверки | - | 1 экз. |
| 7 Дополнительное оборудование*: | ||
| 7.1 Держатель микрофона | - | 1 шт. |
| 7.2 Штатив для микрофона | - | 1 шт. |
| 7.3 Транспортная упаковка | - | 1 шт. |
| * Опция | ||
приведены в разделе 2 «Использование по назначению» документа МСТТТЕ.411135.001РЭ «Каналы измерения тестового акустического сигнала. Руководство по эксплуатации».
Приказ Росстандарта от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»;
Каналы измерения тестового акустического сигнала. Технические условия. МСШЕ 411135 001ТУ
