| Номер в госреестре | 88113-23 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Обозначение типа СИ | ТВ |
| Изготовитель | Общество с ограниченной ответственностью "Японские измерительные технологии" (ООО "Японские измерительные технологии"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 01.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные тензорезисторные TB (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (напряжение постоянного тока), пропорционально измеряемой силе при растяжении, сжатии, изгибе или срезе.
Принцип действия датчиков основан на преобразовании упругой деформации чувствительного элемента, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал, пропорционально измеряемой силе.
Конструктивно датчики представляют собой упругие измерительные элементы цилиндрической формы. На поверхность или внутрь упругого измерительного элемента наклеены тензорезисторы, соединенные в мостовую электрическую цепь.
Электрическое подсоединение к измерительным усилителям осуществляется через унифицированные электрические разъемы.
Заводские номера в виде цифрового обозначения, состоящие из арабских цифр, наносятся на маркировочную табличку, наклеиваемую на корпус датчиков.
Конструкция датчиков обеспечивает ограничение доступа к наклеенным тензорезисторам в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, путём заливки монтажных отверстий силиконом или двухкомпонентной эпоксидной смолой.
Общий вид датчиков с указанием мест пломбировки и мест нанесения заводского номера приведены на рисунках 3 - 8. Общий вид маркировочной таблички приведён на рисунке 1.
В случае невозможности размещения полноценной маркировочной таблички в виду недостаточной для этого площади, допускается нанесение только обозначения модели и заводского номера методом лазерной гравировки, в этом случае все остальная идентификационная информация указывается в паспорте. Общий вид такой маркировки приведён на рисунке 2.
Датчики выпускаются как в одноосевом исполнении, так и с возможностью измерения силы в нескольких плоскостях (по нескольким осям). Количество осей и схемы их подключения указывается в паспорте.
000 "ЯПОНСКИЕ ИЗМЕРИТЕЛЬНЫЕ ТЕХНОЛОГИИ"
202_г
ТВ-_
№■_
Рном =
Л?
| Место | |
| нанесения | |
| заводского | |
| номера | |
| \ 1 | |
Рисунок 1 - Общий вид маркировочной таблички

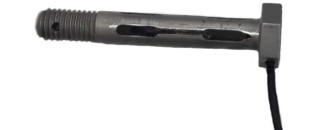

Рисунок 4 - Общий вид датчиков TB-X-K-1
Маркировочная табличка (при её наличии) содержит следующую информацию:
- наименование изготовителя;
- год изготовления;
- модель;
- заводской номер;
- номинальное усилие (Гном).
Нанесение знака поверки на датчики не предусмотрено.
Структура обозначения модели датчиков: TB-X-K-Y, где TB - общее обозначение серии (типа);
X - диаметр датчика (упругого измерительного элемента, куда наклеены тензорезисторы) в мм. Возможные значения: 8, 10, 12, 14, 16, 18, 20, 22, 24, 25, 26, 30, 35, 40, 45, 50, 60, 65, 70, 80, 85, 90, 100, 110, 120;
K - длина датчика в мм. Возможные значения: 30, 40, 42, 46, 48, 50, 52, 54, 56, 58, 60, 62, 65, 70, 75, 80, 84, 90, 95, 100, 112, 120, 140, 161, 180, 196, 200, 220, 240, 258, 280, 300, 320, 340, 347, 360;
Y - группа буквенно-цифровых символов, обозначающих конструктивное исполнение датчика (данная группа буквенно-цифровых символов может принимать значения от 1 до 5 или отсутствовать в обозначении модели).
отсутствует.
| Таблица 1 - Метрологические характе | ристики |
| Наименование характеристики | Значение |
| Номинальное усилие1), Гном, кН | 1 2,5 5 8 10 20 28 30 50 100 200 250 500 1000 |
| Нижний предел измерений, % от Гном | 20 |
| Выходной сигнал при Гном, мВ/В | от 0,3 до 10,01) |
| Пределы допускаемой относительной погрешности измерений силы1), % | ±0,5; ±1,0; ±2,5; ±5,0; ±10,0; ±15,0; ±20,0; ±25,0; ±30,0; ±40,0 |
| Предельные значения составляющей погрешности, связанной с повторяемостью показаний1^ b' % | 0,25; 0,5; 1,0; 3,0; 5,0 |
| Предельные значения составляющей погрешности, связанной с интерполяцией1^ fc, % | ±0,2; ±0,5; ±1,0; ±3,0; ±5,0; ±10,0 |
| Предельные значения составляющей погрешности, связанной с дрейфом нуля1), fo, % | ±0,2; ±0,5; ±1,0; ±3,0; ±5,0; ±10,0 |
| Наименование характеристики | Значение |
| Предельные значения составляющей погрешности, связанной с гистерезисом1*, v, % | 0,2; 0,5; 1,0; 3,0; 5,0; 10,0; 15,0; 20,0; 25,0; 30,0 |
| Предельные значения составляющей погрешности, связанной с ползучестью1*, с, % | 0,2; 0,5; 1,0; 3,0; 5,0; 10,0 |
| 1* - конкретное значение указывается в паспорте | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||||||||
| Номинальное усилие, Fном, кН | 1 2,5 5 8 | 10 20 | 28 | 30 | 50 | 100 | 200 | 250 | 500 | 0 о о |
| Г абаритные размеры, мм: - диаметр, не более1* - длина, не более1* | 32 250 | 35 250 | 45 250 | 55 250 | 65 250 | 75 260 | 90 300 | 100 360 | ||
| Масса, кг, не более1* | 3 | 5 | 7 | 9 | 11 | 20 | 25 | 27 | 40 | 50 |
| Напряжение питания постоянного тока, В | от 2 до 10 | |||||||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 20 до 80 | |||||||||
| 1* - конкретное значение указывается в обозначении модели и паспорте | ||||||||||
наносится на титульные листы руководства по эусплуатации и паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик силоизмерительный тензорезисторный TB | - | 1 шт. |
| Паспорт | БТМВ.404176.8 ПС | 1 экз. |
| Руководство по эксплуатации | БТМВ.404176.8 РЭ | 1 экз. |
приведены в разделе 3 «Использование по назначению» руководства по эксплуатации БТМВ.404176.8 РЭ.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;
ТУ 26.51.66-8-88450892-2022 Датчики силоизмерительные тензорезисторные TB. Технические условия.
| Зарегистрировано поверок | 15 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
