| Номер в госреестре | 88118-23 |
| Наименование СИ | Резервуары железобетонные цилиндрические |
| Обозначение типа СИ | ЖБР-10000 |
| Изготовитель | Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть"), Краснодарский край, городской округ город Новороссийск, г. Новороссийск |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары железобетонные цилиндрические ЖБР-10000 (далее - резервуары) предназначены для измерения объёма нефти при приёме, хранении и отпуске.
Резервуары представляют собой конструкцию, состоящую из сборной цилиндрической стенки, монолитного днища и плит на кровли.
Стеновые панели сборные железобетонные. В центральной части резервуара выставлены колонны, на которые опираются ребристые плиты, номинальной вместимостью 10 000 м3.
Резервуары с заводскими номерами № 9, 10, 11, 12 расположены на территории ЛПДС «Тихорецкая» Тихорецкого РУМН по адресу: 352104, пос. Парковый, Тихорецкого района, Промзона, Краснодарского края.
Заводской номер нанесен на маркировочную табличку типографским способом в виде цифрового кода.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

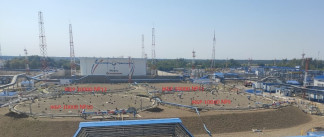

Эскиз резервуаров ЖБР-10000 и фотография общего вида представлены на рисунках
1, 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номинальная вместимость, м3 | 10 000 | |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,20 | |
| Таблица 2 - Основные технические характеристики | ||
| Наименование характеристики | Значение | |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -30 до +50 от 84,0 до 106,7 | |
| Средний срок службы, лет, не менее | 50 | |
Знак утверждения типананосится на титульный лист паспорта типографским способом. Комплектность средства измерений Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Резервуары железобетонные цилиндрические | ЖБР-10000 | 1 |
| Паспорт | - | 1 |
ФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».
ФР.1.29.2018.30787 «Государственная система обеспечения единства измерений. Масса нефти и дизельного топлива. Методика измерений косвенным методом статических измерений в железобетонных резервуарах на объектах АО «Черномортранснефть».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
