| Номер в госреестре | 88124-23 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВСП-3000 |
| Изготовитель | Саратовский завод резервуарных металлоконструкций, г. Саратов (изготовлен в 1984 году) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВСП-3000 (далее по тексту -резервуар) предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание средства измерения
Резервуар представляет собой стальной сосуд с днищем и крышей, оборудованный приемо-раздаточными патрубками и технологическими люками.
Резервуар оборудован плавающим покрытием.
Принцип действия резервуара основан на заполнении его нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводской номер в числовом формате, состоящем из арабских цифр, нанесен на резервуар аэрографическим способом на цилиндрическую стенку резервуара и типографическим способом в паспорт. Способ нанесения заводского номера обеспечивает возможность прочтения информации и его сохранность в процессе эксплуатации резервуара.
Резервуар вертикальный стальной цилиндрический РВСП-3000 заводской № 62 расположен:
Красноярский край, Большеулуйский р-н, промзона НПЗ, промпарк Вт-битумной, цех
Пломбирование резервуара не предусмотрено. Конструкция резервуара не предусматривает нанесение на него знака поверки.

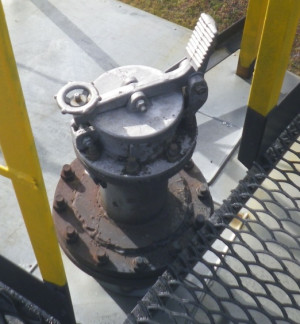

Общий вид резервуара с указанием места нанесения заводского номера представлен на рисунке 1. Фотография замерного люка представлена на рисунке 2.
Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВСП-3000
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 3000 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,20 |
| Наименование характеристики | Значение |
| Температура окружающей среды при эксплуатации, °С | от -40 до +50 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВСП-3000 | 1 шт. |
| Технический паспорт резервуара | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 20 технического паспорта резервуара.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
