Акселерометры ASM, 88132-23

Акселерометры ASM (далее — акселерометры) предназначены для измерений и преобразований значений параметров вибрационных и ударных ускорений в электрический сигнал.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	88132-23
Наименование СИ	Акселерометры
Обозначение типа СИ	ASM
Изготовитель	YMC PIEZOTRONICS INC, Китай
Год регистрации	2023
Срок свидетельства	02.02.2028
МПИ (интервал между поверками)	3 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Акселерометры являются преобразователями инерционного типа. Принцип действия основан на генерации выходного электрического заряда чувствительного элемента, пропорционального воздействующему ускорению.

Конструктивно акселерометры состоят из инерционной массы, пьезоэлемента (керамика) и основания, жестко между собой соединенными, и закрытого корпуса. Акселерометры поддерживают технологию опроса TEDS (Transducer Electronic Data Sheet).

К настоящему типу средств измерений относятся акселерометры ASM следующих исполнений ASM 12ХАХХY, ASM 22ХАХХY (где Х - расположение разъема (1 - сверху, 2 - сбоку); ХХ - коэффициент преобразования, мВ/g (пКл/g); Y- конструктивное исполнение (Z - встроенный кабель, G - изолированное основание, TE - встроенная технология опроса TEDS), Y - может отсутствовать), которые отличаются друг от друга диапазонами измерений виброускорения, номинальным значением коэффициента преобразования, частотным диапазоном и конструктивным исполнением корпуса. Акселерометры исполнения ASM 12ХАХХ имеют встроенный усилитель заряда.

Пломбирование акселерометров не предусмотрено.

Нанесение знака поверки на акселерометры не предусмотрено.

Маркировка на акселерометры наносится на корпус способом лазерной гравировки, которая содержит исполнение и его серийный номер в буквенно-числовом формате.

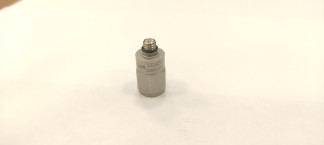

Общий вид акселерометров приведен на рисунке 1.

Таблица 1 — Метрологические характеристики акселерометров ASM 12ХАХХ

Наименование характеристики	Значение
Диапазон измерений виброускорения (пик), м/c2, для исполнений: 12ХА01	от 1,0 до 49000
12ХА02	от 0,5 до 24500
12ХА05	от 0,2 до 9800
12ХА10	от 0,1 до 4900
12ХА20	от 0,1 до 2450
12ХА50	от 0,1 до 980
12ХА100	от 0,1 до 490
12ХА200	от 0,05 до 245
12ХА500	от 0,02 до 98
12ХА1000	от 0,01 до 49
Номинальный коэффициент преобразования, мВ/(м/с2) (мВ/g), для
исполнений:
12ХА01	0,10 (1,0)
12ХА02	0,20 (2,0)
12ХА05	0,51 (5,0)
12ХА10	1,02 (10)
12ХА20	2,04 (20)
12ХА50	5,10 (50)
12ХА100	10,2 (100)
12ХА200	20,4 (200)
12ХА500	51,0 (500)
12ХА1000	102(1000)
Отклонение коэффициента преобразования от номинального значения, %, не более	±10
Диапазон рабочих частот, Г ц, для исполнений: 12ХА01; 12ХА02; 12ХА05	от 1 до 10 000
12ХА10; 12ХА20	от 2 до 12 000
12ХА50; 12ХА100	от 0,5 до 10 000
12ХА200	от 0,3 до 8 000
12ХА500	от 0,3 до 3 500
12ХА1000	от 0,2 до 2 500
Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот, дБ, не более	±1
Нелинейность амплитудной характеристики, %, не более	5
Относительный коэффициент поперечного преобразования, %, не более	5
Собственная резонансная частота, кГц, не менее, для исполнений:
12ХА01; 12ХА02; 12ХА05; 12ХА10; 12ХА20	40
12ХА50	30
12ХА100	25
12ХА200; 12ХА500	15
12ХА1000	10

Наименование характеристики

Значение

Пределы допускаемого отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, %/1 °С

±0,3

Нормальные условия измерений:

- температура окружающей среды, °С

от +18 до +25

Таблица 2 — Метрологические характеристики акселерометров ASM 22ХАХХ

Наименование характеристики	Значение
Диапазон измерений виброускорения (пик), м/c2, для исполнений: 222А02; 22ХА10 22ХА25 22ХА50 22ХА100 22ХА200 22ХА500 22ХА1000	от 0,5 до 49000 от 0,2 до 19600 от 0,1 до 9800 от 0,1 до 7800 от 0,1 до 4900 от 0,1 до 1400 от 0,1 до 780
Номинальный коэффициент преобразования, пКл/(м/с2) (пКл/g), для исполнений: 222А02 22ХА10 22ХА25 22ХА50 22ХА100 22ХА200 22ХА500 22ХА1000	0,18 (1,8) 1,02 (10) 2,55 (25) 5,10 (50) 10,2 (100) 20,4 (200) 51,0 (500) 122 (1200)
Отклонение коэффициента преобразования от номинального значения, %, не более	±20
Диапазон рабочих частот, Г ц, для исполнений: 222А02; 22ХА25 22ХА10 22ХА50 22ХА100 22ХА200 22ХА500 22ХА1000	от 1 до 10 000 от 1 до 12 000 от 0,5 до 6 000 от 0,3 до 6 000 от 0,3 до 4 000 от 0,2 до 3 000 от 0,1 до 2 000
Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот, дБ, не более	±1
Нелинейность амплитудной характеристики, %, не более	5
Относительный коэффициент поперечного преобразования, %, не более	5

Наименование характеристики	Значение
Собственная резонансная частота, кГц, не менее, для исполнений: 222А02; 22ХА10	40
22ХА25	30
22ХА50; 22ХА100	25
22ХА200	20
22ХА500	15
22ХА1000	7
Пределы допускаемого отклонения коэффициента преобразования от
изменения температуры окружающей среды в диапазоне рабочих температур, %/1 °С	±0,3
Нормальные условия измерений:
- температура окружающей среды, °С	от +18 до +25

Таблица 3 — Основные технические характеристики акселерометров ASM	12ХАХХ
Наименование характеристики	Значение
Напряжение питания акселерометра, В	от 18 до 28
Выходное напряжение смещения акселерометра, В	от 9,5 до 12,5
Выходное сопротивление акселерометра, Ом, не более	100
Габаритные размеры, (диаметр; высота), мм, не более, для исполнений: 12ХА01; 12ХА02; 12ХА05; 12ХА10; 12ХА20	11; 16,3
121А50; 121А100	13; 22
122А50; 122А100	13; 18
121А200; 121А500	18; 28
122А200; 122А500	18; 26
121А1000	26; 35
122А1000	26; 30
Масса, г, не более, для исполнений:
12ХА01	10
12ХА02; 12ХА05; 122А10; 122А20	12
121А10; 121А20	9,5
121А50; 121А100	18
122А50; 122А100	20
121А200	28
122А200	30
121А500	40
122А500	57
121А1000	105
122А1000	115
Условия эксплуатации:
- температура окружающей среды, °С	от - 40 до +121
Средняя наработка до отказа, ч, не менее	10000
Средний срок службы, лет	10

Таблица 4 — Основные технические характеристики акселерометров ASM	22ХАХХ
Наименование характеристики	Значение
Сопротивление изоляции акселерометра, Ом, не менее	1010
Габаритные размеры, (диаметр; высота), мм, не более, для исполнений: 222А02	13; 17,3
221А10; 221А25	13; 26
222А10; 222А25	13; 20
221А50; 221А100	18; 27
222А50; 222А100	18; 21
221А200; 221А500	18; 28
222А200; 222А500	18; 26
22ХА1000	26; 26
Масса, г, не более, для исполнений:
222А02	10
221А10; 221А25	9,5
222А10; 222А25	12
221А50; 221А100	18
222А50; 222А100	20
221А200	28
222А200	30
221А500	40
222А500	57
221А1000	108
222А1000	115
Условия эксплуатации:
- температура окружающей среды, °С	от - 54 до +150
для исполнения 222А02	от - 20 до +70
Средняя наработка до отказа, ч, не менее	10000
Средний срок службы, лет	10

Знак утверждения типа наносится

на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 5 — Комплектность акселерометров

Наименование	Обозначение	Количество
Акселерометр ASM	исполнение по заказу	1 шт.
Коробка для хранения	-	1 шт.
Комплект принадлежностей*	-	1 комплект
Руководство по эксплуатации	-	1 экз.
* - кабель, крепежные винты, переходные шпильки и адаптеры, изоляционные шпильки, болты, магниты - комплект поставляется в зависимости от исполнения акселерометра по заказу.

Сведения о методах измерений

Раздел 2 «Описание параметров и принцип работы» руководства по эксплуатации «Акселерометры ASM».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772;

Государственная поверочная схема для средств измерений ускорения, скорости и силы при ударном движении, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537;

Стандарт предприятия YMC PIEZOTRONICS INC.
