Номер в госреестре | 88133-23 |
Наименование СИ | Установка поверочная счетчиков газа |
Обозначение типа СИ | УПСГ-70 |
Изготовитель | Общество с ограниченной ответственностью Завод "РаДан" (ООО Завод "РаДан"), г. Екатеринбург |
Год регистрации | 2023 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Установка поверочная счетчиков газа УПСГ-70 (далее - установка), предназначена для измерений, воспроизведения, хранения и передачи единиц объема и объемного расхода газа. Область применения - поверка средств измерений расхода и количества газа.
Установка применяется в качестве рабочего эталона 1 разряда в соответствии с Государственной поверочной схемой для средств измерений объемного и массового расходов газа.
Принцип действия установки основан на воспроизведении единиц объема и объемного расхода газа посредством сопел критических, сравнении показаний объемного расхода или объема воздуха, измеренного поверяемым (калибруемым) средством измерений с объемным расходом или объемом воздуха, воспроизведенным установкой.
В качестве измеряемой (поверочной) среды используется атмосферный воздух. Создание требуемого значения расхода воздуха обеспечивается с помощью одного или нескольких сопел критических, установленных параллельно.
Управление работой установки осуществляется в автоматическом режиме.
В состав установки входят:
- расходные блоки:
- блок больших расходов;
- блок малых расходов;
- блок зажимов;
- набор контрольно-измерительных приборов (КИП) и вспомогательного оборудования;
- программа FlowTune.
В качестве поверочной среды используется воздух.
Каждый расходный блок содержит:
- набор эталонных критических сопел;
- посадочные места для установки сопел;
- блок электромагнитных клапанов для создания и регулирования расхода воздуха;
- контроллеры управления клапанами.
Контроллеры расходного блока малых расходов расположены в шкафу.
Блок зажимов состоит из:
- зажимов для бытового и коммунального счетчиков;
- заглушек для бытового и коммунального счетчиков.
Набор контрольно-измерительных приборов и вспомогательного оборудования включает:
- датчик разрежения 415М-ДВ (Госреестр № 59550-14);
- преобразователь температуры программируемый ТСПУ-031С (Г осреестр № 46611-16);
- вакуумметр ВП2-У (Госреестр № 10135-10);
- датчик давлений 415М-ДД(Госреестр № 59550-14);
- барометр-анероид контрольный М67 (Госреестр № 3744-73);
- измеритель влажности и температуры ИВТМ-7 МК (Госреестр № 71394-18);
- секундомер механический СОСпр-2б (Госреестр № 11519-11);
- адаптер USB БКГН.5014.00.00.000-07;
- адаптер ТАКТ USB/ИК БКГН.5037.00.00.000-01;
- контроллер USB / RS-485 БКГН.5023.00.00.000;
- контроллер ввода-вывода ACS102-04 БКГН.0102.000-04;
- модуль силовой ACS 126 БКГН.0126.000.
Воздух в тракте установки приводится в движение за счет разницы давлений на входе и выходе установки. Давление на входе установки равно атмосферному давлению. Давление в вакуумной магистрали создаётся вакуумным насосом. Из рабочего помещения воздух поступает в поверяемое средство измерения. Далее воздух через трубопроводы поступает в расходные блоки, где проходит через эталонные преобразователи расхода, которые установлены в специальных посадочных местах. Затем воздух через электромагнитные клапаны поступает в магистраль вакуума.
Необходимое значение расхода обеспечивается подключением определенной комбинации сопел. В процессе поверки необходимо поддерживать критический перепад давления между входным и выходным сечениями критических сопел.
Включение и выключение сопел осуществляется при помощи электромагнитных клапанов, установленных со стороны выходных сечений критических сопел. Электромагнитные клапаны управляются программой «FlowTune», установленной на компьютере, с помощью которого выполняется поверка СИ. Перепад давления между входным и выходным сечением критических сопел контролируется по показаниям вакуумметра установленных со стороны выходного сечения сопел.

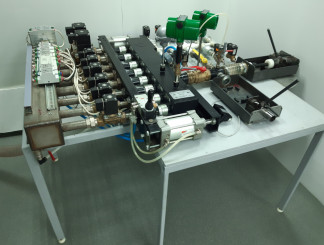

Общий вид установки с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1 и 2.
Пломбировка установок не предусмотрена.
Двузначный заводской номер наносится на маркировочную табличку, которая крепится на лицевую панель установки, методом лазерной гравировки в цифровом формате.
Программное обеспечение установки встроенное.
Программное обеспечение установок предназначено для ввода исходных данных, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, защиты от несанкционированного доступа к работе и данным установки.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений метрологически значимой части осуществляется разграничением прав доступа групп пользователей с помощью системы паролей.
Уровень защиты ПО установок от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики установок нормированы с учетом влияния ПО.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | FlowTune |
Номер версии (идентификационный номер) ПО | 2.64 |
Цифровой идентификатор ПО (контрольная сумма) | 1169a7a230065c34985d0846c6901682 |
Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5 |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон измерений (воспроизведения) объемного расхода газа, м3/ч | От 0,01 до 70 |
Доверительные границы относительной погрешности (при доверительной вероятности 0,95) измерения (воспроизведения) объемного расхода и объема газа, % | ±0,3 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Измеряемая среда (поверочная среда) | атмосферный воздух |
Температура измеряемой среды, оС Относительная влажность измеряемой среды, % Абсолютное давление измеряемой среды, кПа | от +10 до +30 от 30 до 80 от 84 до 106,7 |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 198 до 242 от 49 до 51 |
Потребляемая мощность (с учетом вакуумного насоса), кВт, не более | 11 |
Г абаритные размеры (ДлинахШиринахВысота) (без учета вакуумного насоса), мм, не более | 1700x1300x1200 |
Масса (без учета вакуумного насоса), кг, не более | 200 |
Средний срок службы, лет, не менее | 11 |
Средняя наработка на отказ, ч | 16000 |
Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность, % - атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 84 до 106,7 |
наносится на маркировочную табличку, закрепленную на корпусе установки, методом лазерной гравировки и на титульный лист паспорта установки типографическим способом.
Таблица 4 - Комплектность средства измерения
Наименование | Обозначение/Заводской № | Количество |
Установка поверочная счетчиков газа УПСГ-70 | 01 | 1 шт. |
Паспорт | БКГН.0712.00.00.000 ПС | 1 экз. |
Руководство по эксплуатации | БКГН.0712.00.00.000. РЭ | 1 экз. |
Комплект документации на средства измерений и оборудование, входящие в состав установки | - | 1 компл. |
приведены в п. 2 «2 Использование по назначению» документа «Установка поверочная счетчиков газа УПСГ-70. Руководство по эксплуатации. БКГН.0712.00.00.000. РЭ».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 11 мая 2022 г. №1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Техническая документация фирмы ООО Завод «РаДан».
Зарегистрировано поверок | 2 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
