| Номер в госреестре | 88134-23 |
| Наименование СИ | Спектрорадиометр |
| Обозначение типа СИ | Avantes-AvaSpec-ULS3648-USB2-UA-25 |
| Изготовитель | Компания "Avantes B.V.", Нидерланды |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрорадиометр Avantes-AvaSpec-ULS3648-USB2-UA-25 (далее по тексту -спектрорадиометр) предназначен для измерения спектральной плотности энергетической освещённости (СПЭО) источников излучения.
Принцип действия спектрорадиометра основан на преобразовании излучения в электрический сигнал, который затем преобразуется в цифровой сигнал, поступающий на процессор компьютера, где происходит расчет значений СПЭО. Сбор и анализ данных осуществляется с помощью программного обеспечения AvaSoft для персонального компьютера. Подключение к персональному компьютеру производится через порт USB (виртуальный коммуникационный порт), результаты измерений выводятся на дисплей компьютера.
Конструктивно спектрорадиометр построен на базе AvaBench-75 платформы, с симметричной оптической скамьёй Черни-Тернера и представляет собой малогабаритный быстрый широкополосный переносной измеритель СПЭО.
Оптический блок состоит из одинарного монохроматора, одной дифракционной решетки, системы фокусирующих зеркал, диафрагм и высокочувствительного приемника излучения в виде ПЗС-матрицы с разрешением 3648 пикселей и спектральным разрешением 1.4 нм. Детектор спектрорадиометра обладает покрытием, усиливающим чувствительность матрицы в ультрафиолетовом (УФ) диапазоне.

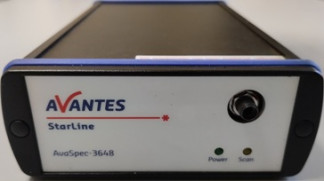

Общий вид спектрорадиометра представлен на рисунке 1.
Для ограничения доступа внутрь корпуса произведено его пломбирование. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Нанесение знака утверждения типа на средство измерений не предусмотрено. Заводской номер состоит из восьми цифр и одной буквы №1703008U1 и нанесен на нижнюю поверхность корпуса спектрорадиометра методом наклеивания. Место нанесения заводского номера представлено на рисунке 2.
Спектрорадиометр функционирует под управлением автономного специального программного обеспечения «AvaSoft» (далее по тексту - ПО), установленного на персональный компьютер. ПО используется для управления спектрорадиометром: задания параметров измерений, отслеживания процесса измерений, визуального отображения результатов измерений в графическом виде, сохранение результатов измерений.
Программное обеспечение записано в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён наличием пломбирования, логина и пароля. Метрологически значимая часть не выделена, все ПО является метрологически значимым.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AvaSoft |
| Номер версии (идентификационный номер) ПО, не ниже | 8.6.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений спектральной плотности энергетической освещенности (СПЭО) в диапазоне длин волн от 200 до 1100 нм, Вт/м3 | от 105 до 2108 |
| Пределы допускаемой относительной погрешности измерений СПЭО, % | |
| в диапазоне длин волн: | |
| от 200 до 240 нм включ. | ± 11 |
| св. 240 до 300 нм включ. | ± 8 |
| св. 300 до 400 нм включ. | ± 7 |
| св. 400 до 1050 нм включ. | ± 5 |
| св. 1050 до 1100 нм | ± 8 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 0,716 |
| Г абаритные размеры, мм, не более | |
| - длина | 175 |
| - ширина | 110 |
| - высота | 44 |
| Параметры питания сети: | |
| - напряжение, В, не более | 5 |
| - сила тока, мА, не более | 350 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 96 до 104 |
наносится на титульный лист Руководства по эксплуатации печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрорадиометр | Avantes-AvaSpec-ULS3648-USB2-UA-25 | 1 шт. |
| Кабель USB | - | 1 шт. |
| Оптоволоконный кабель | - | 1 шт. |
| Руководство по эксплуатации на CD-диске | - | 1 экз. |
приведены в руководстве по эксплуатации «Спектрорадиометр Avantes-AvaSpec-ULS3648-USB2-UA-25. Руководство по эксплуатации», раздел 3.3.4 и 4.4.2.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм»;
Стандарт предприятия компании «Avantes B.V.», Нидерланды.
