| Номер в госреестре | 88142-23 |
| Наименование СИ | Датчики тока бесконтактные |
| Обозначение типа СИ | ДТБ 1 |
| Изготовитель | Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза |
| Год регистрации | 2023 |
| Срок свидетельства | 03.02.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики тока бесконтактные ДТБ 1 (далее по тексту - датчики) предназначены для бесконтактного измерения силы тока.
Основным узлом датчиков является чувствительный элемент, состоящий из датчика Холла и магнитопровода, в прорези которого размещен датчик Холла. Измерение тока осуществляется путем прокладывания проводника с измеряемым током в отверстие корпуса датчика.
Принцип действия основан на эффекте Холла. Под действием магнитного поля, вызванного силой тока, на выходе чувствительного элемента, появляется напряжение, пропорциональное силе тока. Сигнал с датчика Холла усиливается усилителем.
Датчики ДТБ 1 в зависимости от конструкции и диапазона измерений имеют три исполнения - ДТБ 1-03, ДТБ 1-04, ДТБ 1-09. Датчики ДТБ 1-03, ДТБ 1-04 конструктивно отличаются от датчиков ДТБ 1-09 наличием отверстия в корпусе (в соответствии с рисунком 1).

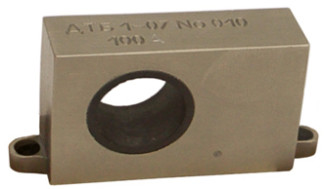

Общий вид, место порядкового номера исполнения датчика, предела измерений, а также заводского номера датчика исполнения ДТБ 1-03, ДТБ 1-04 («с отверстием в корпусе») приведен на рисунке 1 (а), исполнения ДТБ 1-09 («без отверстия в корпусе») - на рисунке 1 (б). Маркировка порядкового номера исполнения, предела измерений и заводского номера выполняется способом буквенно-цифрового нанесения на корпусе методом гравирования.
Конструктивно датчики выполнены в виде моноблока. Для крепления на объекте датчики имеют в основании два крепежных отверстия под винты с резьбой М2-6Н. Доступ к месту настройки невозможен без повреждения корпуса.
Нанесение знака поверки на датчики не предусмотрено.
а) ДТБ 1-03, ДТБ 1-04 б) ДТБ 1-09
Таблица 1 - Метрологические характеристики датчиков тока бесконтактных ДТБ 1
| Наименование характеристики | Значение |
| Диапазон измерения тока, А: - ДТБ 1-03, ДТБ 1-09 - ДТБ 1-04 | от 0 до 5 от 0 до 10 |
| Выходной сигнал, В - при нижнем пределе измерений - при верхнем пределе измерений | от 0,1 до 0,5 от 5,8 до 6,2 |
| Пределы допускаемой основной приведенной к нормирующему значению выходного сигнала погрешности измерения тока, % | ± 1,0 |
| Пределы допускаемой дополнительной приведенной к нормирующему значению выходного сигнала погрешности измерения тока в диапазоне рабочих температур, % | ± 3,0 |
| Примечания 1 Нормальные климатические условия характеризуются температурой окружающей среды от плюс 15 °С до плюс 35 °С, относительной влажностью воздуха от 45 % до 75 % и атмосферным давлением от 8,6-104 до 10,6-104 Па (от 645 до 795 мм рт. ст.). При температуре воздуха свыше плюс 30 °С относительная влажность не должна превышать 70 %. 2 Указанное значение дополнительной приведенной погрешности измерения тока от воздействия повышенной и пониженной температуры нормируется при воздействии пониженной температуры в диапазоне от минус 40 °С до плюс 15 °С и при воздействии от повышенной температуре в диапазоне от плюс 35°С до плюс 50 °С. | |
| Наименование характеристики | Значение |
| Нормирующее значение выходного сигнала, В | 6 |
| Напряжение питания, В | ± (15±0,75) |
| Ток потребления, мА, не более | 15 |
| Электрическое сопротивление изоляции, МОм, не менее | 100 |
| Диапазон рабочих температур, °С | от минус 40 до +50 |
| Г абаритные размеры, мм, не более | 35 х 14 х 12 |
| Установочные размеры, мм, не более | М2-6Н |
| Масса, кг, не более | 0,03 |
наносится на титульные листы эксплуатационной документации и на титульный лист формуляра офсетным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик тока бесконтактный | СДАИ.411113.001 | 1 шт. |
| Формуляр | СДАИ.411113.001ФО | 1 экз. |
| Руководство по эксплуатации | СДАИ.411113.001РЭ | 1 экз. |
| Специальные требования | СДАИ.411113.001ТУ1 | 1 экз. |
| Методика поверки | 1 экз. |
Примечание - Специальные требования и руководство по эксплуатации поставляются с первой партией датчиков, отправляемых в каждый адрес, далее при корректировке документа и по требованию потребителя.
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации СДАИ.411113.001РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Датчики тока бесконтактные ДТБ 1. Технические условия СДАИ.411113.001 ТУ.
| Зарегистрировано поверок | 57 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
