| Номер в госреестре | 88155-23 |
| Наименование СИ | Твердомеры универсальные |
| Обозначение типа СИ | Duravision |
| Изготовитель | "EMCO-TEST Prüfmaschinen GmbH", Австрия |
| Год регистрации | 2023 |
| Срок свидетельства | 06.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры универсальные Duravision (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.
Принцип действия твердомеров основан:
- для шкал Роквелла и Супер-Роквелла: на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
- для шкал Виккерса: на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;
- для шкал Бринелля: на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Конструктивно твердомеры имеют металлический корпус и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускаются в следующих модификациях: Duravision-20 G5, Duravision-200 G5, Duravision-30 G5, Duravision-300 G5, Duravision-20 G5 Lite, Duravision-30 G5 Lite, Duravision-250 G5, Duravision-350 G5. Модификации твердомеров отличаются диапазоном прикладываемых нагрузок, исполнением механизмов вертикального перемещения и перемещения /позиционирования в плоскости Х/Y рабочего стола и управляющими компьютерными системами, а также габаритными размерами и массой.
Твердомеры Duravision-20 G5, Duravision-200 G5, Duravision-30 G5, Duravision-300 G5 комплектуются специализированным сенсорным дисплеем со встроенным процессором, который позволяет вводить исходные параметры измерений, отображает результаты и позволяет архивировать и обрабатывать серии измерений.
Твердомеры Duravision-20 G5 Lite, Duravision-30 G5 Lite, поставляются без сенсорного дисплея и процессора, а комплектуются выносным компьютером.
Твердомеры Duravision-200 G5, Duravision-300 G5 дополнительно имеют возможность автоматического перемещения рабочего стола по оси Z.
Твердомеры Duravision-250 G5, Duravision-350 G5 поставляются с выносным компьютером.
Твердомеры могут поставляться с автоматической револьверной головкой, которая обеспечивает установку в рабочее положение объектива или наконечника. На автоматическую револьверную головку могут одновременно устанавливаться до семи наконечников или семи объективов.
Испытательная нагрузка устанавливается на всех моделях автоматически, значение нагрузки задаётся с экрана сенсорного монитора или с компьютера.
Все модели твердомеров позволяют выполнять измерения по шкалам Виккерса и Бринелля в полуавтоматическом и автоматическом режиме, что обеспечивается автофокусировкой на поверхность измеряемого образца, программой обнаружения и измерения линейных параметров отпечатка и вычислением соответствующей твёрдости.

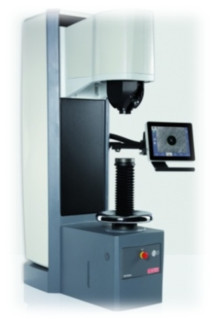

Общий вид твердомеров с указанием места нанесения знака утверждения типа и маркировочной таблички приведён на рисунках 1 - 4.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на твердомеры не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунках 1 - 4.
Программное обеспечение (далее - ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Конструкция твердомеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ecos Workflow |
| Номер версии (идентификационный номер) ПО | не ниже v 2.5 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Роквелла и Супер-Роквелла___
| Шкала твердости | Испытательные нагрузки, Н | Пределы допускаемого относительного отклонения испытательных нагрузок, % * | ||
| предварительная | основная | предварительная | основная | |
| Шкала Роквелла | ||||
| HRA, HRF(W), HRH(W) | 98,07 | 588,4 | ±2,0 | ±0,5 |
| HRB(W), HRE(W), HRD | 980,7 | |||
| HRC, HRG(W), HRK(W) | 1471 | |||
| Шкала Супер-Роквелла | ||||
| HR15N, HR15T(W) | 29,42 | 147,1 | ±2,0 | ±0,66 |
| HR30N, HR30T(W) | 294,2 | |||
| HR45N, HR45T(W) | 441,3 | |||
| * Действительно для трех измерений | ||||
| Модель твердомера | Шкала Бринелля | Испытательные нагрузки, Н | Пределы допускаемого относительного отклонения испытательных нагрузок, % * | Диапазон измерений твердости m(HBW) |
| Все модели | HB (HBW) 1/10 | 98,07 | ±1,0 | от 32 до 218 |
| HB 1/30 HBW 1/30 | 294,2 | от 95 до 450 от 95 до 650 | ||
| HB (HBW) 2,5/15,6 | 153,2 | от 8 до 54 | ||
| HB (HBW) 2,5/31,25 | 306,5 | от 16 до 108 | ||
| HB(HBW) 2,5/62,5 | 613 | от 32 до 218 | ||
| HB 2,5/187,5 HBW 2,5/187,5 | 1839 | от 95 до 450 от 95 до 650 | ||
| HB(HBW) 5/62,5 | 613 | от 8 до 54 | ||
| HB(HBW) 5/125 | 1226 | от 16 до 108 | ||
| HB(HBW) 5/250 | 2452 | от 32 до 218 | ||
| HB(HBW) 10/250 | 2452 | от 8 до 54 | ||
| Duravision-30 G5 Duravision-300 G5 Duravision-30 G5 Lite Duravision-350 G5 | HB(HBW) 10/500 | 4903 | от 16 до 108 | |
| HB 5/750 HBW 5/750 | 7355 | от 95 до 450 от 95 до 650 | ||
| HB(HBW) 10/1000 | 9807 | от 32 до 218. | ||
| HB(HBW) 10/1500 | 14710 | от 48 до 326 | ||
| HB 10/3000 HBW 10/3000 | 29420 | от 95 до 450 от 95 до 650 | ||
| * Действительно для трех измерений | ||||
Таблица 4 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса
| Модель твердомера | Испытательные нагрузки, Н | Пределы допускаемого относительного отклонения испытательных нагрузок, % * |
| Duravision-20 G5 Duravision-200 G5 Duravision-20 G5 Lite Duravision-250 G5 | 2,942; 0,490; 9,807; 19,61; 49,03; 98,07; 196,1; 294,2; 490,3; 980,7 | ±1,0 |
| Duravision-30 G5 Duravision-300 G5 Duravision-30 G5 Lite Duravision-350 G5 | 49,03; 98,07; 196,1; 294,2; 490,3; 980,7 | |
| * Действительно для трех измерений | ||
| Шкала Роквелла | Диапазон измерений твердости | Пределы допускаемой абсолютной погрешности твердомеров | Размах чисел твердости HR, не более | ||
| HRA | от 20 HRA до 75 HRA включ. св. 75 HRA до 95 HRA включ. | ±2,0 HRA ±1,2 HRA | 0,8 | ||
| HRB(W) | от 20 HRB(W) до 80 HRB(W) * от 80 HRB(W) до 100 HRB(W) включ. | ±3,0 HRB(W) ±2,0 HRb(w) | 1,2 | ||
| HRC | от 20 HRC до 35 HRC включ. св. 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ. | ±±± ,,, 050 CCC | 0,8 | ||
| HRD | от 40 HRD до 70 HRD включ. св. 70 HRD до 77 HRD включ. | ±2,0 HRD ±1,5 HRD | 0,8 | ||
| HRE(W) | от 70 HRE(W) до 90 HRE(W) включ. св. 90 HRE(W) до 100 HRE(W) включ. | ±2,5 HRE(W) ±2,0 HRe(w) | 1,2 | ||
| HRF(W) | от 60 HRF(W) до 90 HRF(W) включ. св. 90 HRF(W) до 100 HRF(W) включ. | ±3,0 HRF(W) ±2,0 HRf(w) | 1,2 | ||
| HRG(W) | от 30 HRG(W) до 50 HRG(W) включ. св. 50 HRG(W) до 75 HRG(W) включ. св. 75 HRG(w) до 94 HRg(w) включ. | ±6,0 HRG(W) ±4,5 HRG(w) ±3,0 hrg(w) | 1,2 | ||
| HRH(W) | от 80 HRH(W) до 100 HRH(W) включ. | ±2,0 HRH(W) | 1,2 | ||
| HRK(W) | от 40 HRK(W) до 60 HRK(W) включ. св. 60 HRK(W) до 80 HRK(W) включ. св. 80 HRK(W) до 100 HRK(W) включ. | ±4,0 HRK(W) ±3,0 hrk(w) ±2,0 HRk(w) | 1,2 | ||
| П р и м е ч а н и я: 1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон 2 Метрологические характеристики действительны для 5 измерений | |||||
| Таблица 6 - М | етрологические характеристики твердомеров по шкалам Супер-Роквелла | ||||
| Шкала Супер- Роквелла | Диапазон измерений твердости | Пределы допускаемой абсолютной погрешности твердомеров | Размах чисел твердости HR, не более | ||
| HR15N | от 70 HR15N до 90 HR15N * от 90 HR15N до 94 HR15N включ. | ±2,0 HR15N ±1,0 HR15N | 1,2 1,0 | ||
| HR30N | от 40 HR30N д о 76 HR30N * от 76 HR30N до 86 HR30N включ. | ±2,0 HR30N ±1,0 HR30N | 1,2 1,0 | ||
| HR45N | от 20 HR45N до 78 HR45N включ. | ±2,0 HR45N | 1,2 | ||
| HR15T(W) | от 62 HR15T(W) до 93 HR15T(W) включ. | ±3,0 HR15T(W) | 2,4 | ||
| HR30T(W) | от 15 HR30T(W) до 70 HR30T(W) включ. св 70 HR30T(W) до 82 HR30T(W) включ. | ±3,0 HR30T(W) ±2,0 HR30T(W) | 2,4 2,0 | ||
| HR45T(W) | от 10 HR45T(W) до 72 HR45T(W) включ. | ±3,0 HR45T(W) | 2,4 | ||
| П р и м е ч а н и я: 1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон 2 Метрологические характеристики действительны для 5 измерений | |||||
| Обозначение шкал измерения твёрдости | Диапазон измерений твёрдости HB (HBW) | ||||
| от 8 до 20 включ. | от 20 до 54 включ. | св. 54 до 108 включ. | св. 108 до 163 включ. | св. 163 до 218 включ.. | |
| Пределы допускаемой абсолютной погрешности твердомеров HB (HBW), (±) | |||||
| размах чисел твердости HB (HBW) | |||||
| HB (HBW) 2,5/15,6; HB(HBW) 5/62,5; HB(HBW) 10/250 | 0,6 | 1,6 | - | - | - |
| 0,6 | 1,6 | ||||
| HB (HBW) 2,5/31,25; HB(HBW) 5/125; HB(HBW) 10/500 | 0,6 | 1,6 | 3,2 | - | - |
| 0,6 | 1,6 | 3,2 | |||
| HB (HBW) 1/10; HB(HBW) 2,5/62,5; HB(HBW) 5/250; HB(HBW) 10/1000 | - | 1,6 | 3,2 | 4,9 | 6,5 |
| 1,6 | 3,2 | 4,9 | 6,5 | ||
| HB(HBW) 10/1500 | - | 1,6 | 3,2 | 4,9 | 6,5 |
| 1,6 | 3,2 | 4,9 | 6,5 | ||
| HB (HBW) 1/30; HB(HBW) 2,5/187,5; HB(HBW) 5/750; HB(HBW)10/3000 | - | - | 3,2 | 4,9 | 6,5 |
| 3,2 | 4,9 | 6,5 | |||
Продолжение таблицы 7
| Обозначение шкал измерения твёрдости | Диапазон измерений твёрдости HB (HBW) | |||||
| св. 218 до 272 включ | св. 272 до 326 включ. | св. 326 до 380 включ. | св. 380 до 450 включ. | св. 450 до 550 включ. | св. 550 до 650 включ. | |
| Пределы допускаемой абсолютной погрешности твердомеров HB (HBW), (±) | ||||||
| размах чисел твердости HB (HBW) | ||||||
| HB(HBW) 10/1500 | 8,2 | 9,8 | - | - | - | - |
| 8,2 | 9,8 | |||||
| HB 1/30; HB 2,5/187,5; HB 5/750; HB 10/3000 | 8,2 | 9,8 | 11,4 | 13,5 | - | - |
| 8,2 | 9,8 | 11,4 | 13,5 | |||
| HBW 1/30; HBW 2,5/187,5; HBW 5/750; HBW 10/3000 | 8,2 | 9,8 | 11,4 | 13,5 | 16,5 | 19,5 |
| 8,2 | 9,8 | 11,4 | 13,5 | 16,5 | 19,5 | |
| П р и м е ч а н и е - Метрологические характеристики действительны для 5 измерений | ||||||
| Обозначение шкалы твёрдости | Интервалы измерений твёрдости HV | ||||||||
| от 50 до 125 включ. | св. 125 до 175 включ. | св. 175 до 225 включ. | св. 225 до 275 включ. | св. 275 до 325 включ. | св. 325 до 375 включ. | св. 375 до 425 включ. | св. 425 до 475 включ. | св. 475 до 525 включ. | |
| Пределы допускаемой абсолютной погрешности твердомеров HV, (±) | |||||||||
| HV0,3 | 4 | 7 | 10 | 14 | 18 | 23 | 28 | 34 | 40 |
| HV0,5 | 3 | 7 | 10 | 13 | 15 | 19 | 24 | 27 | 30 |
| HV1 | 3 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 |
| HV2 | 3 | 5 | 6 | 8 | 9 | 12 | 16 | 18 | 20 |
| HV5 | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
| HV10; HV20 | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
| HV30, HV50; HV100 | 3 | 5 | 6 | 6 | 6 | 7 | 8 | 9 | 10 |
Продолжение таблицы 8
| Обозначение шкалы твёрдости | И | нтервалы измерений твёрдости HV | ||||||||
| св. 525 цо 575 включ. | св. 575 до 625 включ. | св. 625 до 675 включ. | св. 675 до 725 включ. | св. 725 до 775 включ. | св. 775 до 825 включ. | св. 825 до 875 включ. | св. 875 до 925 включ. | св. 925 до 1075 включ. | св. 1075 до 1500 включ. | |
| П | ределы допускаемой абсолютной погрешности твердомеров HV, | г±) | ||||||||
| HV0,3 | 47 | 54 | 62 | 70 | 75 | 80 | 89 | 99 | 110 | - |
| HV0,5 | 36 | 42 | 46 | 49 | 56 | 64 | 68 | 72 | 90 | 142 |
| HV1 | 28 | 30 | 32 | 35 | 42 | 48 | 51 | 54 | 60 | 77 |
| HV2 | 22 | 24 | 26 | 28 | 30 | 32 | 38 | 45 | 50 | 77 |
| HV5 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 40 | 52 |
| HV10; HV20 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 30 | 39 |
| HV30, HV50 HV100 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 20 | 26 |
| П р и м е ч а н и я: 1 Возможна индикация результатов измерений твердости по шкале HV 3 2 Метрологические характеристики действительны для 5 измерений | ||||||||||
Таблица 9 -Технические характеристики твердомеров
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха, %, не более | от +15 до +35 80 |
| Параметры электрического питания напряжение переменного тока частотой 50 Гц, В | от 207 до 253 |
| Габаритные размеры твердомеров, мм, не более - Duravision-20 G5, Duravision-200 G5, Duravision-30 G5; Duravision-300 G5, Duravision-20 G5 Lite, Duravision-30 G5 Lite длина ширина высота | 830 380 1400 |
| Наименование характеристики | Значение |
| Габаритные размеры твердомеров, мм, не более - Duravision-250 G5, Duravision-350 G5 | |
| длина | 1050 |
| ширина | 900 |
| высота | 1370 |
| Масса, кг, не более: - Duravision-20 G5, Duravision-30 G5, Duravision-20 G5 Lite, | |
| Duravision-30 G5 Lite | 420 |
| - Duravision-200 G5, Duravision-300 G5 | 450 |
| - Duravision-250 G5, Duravision-350 G5 | 550 |
наносится на корпус твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.
| Таблица 10 - Комплектность тве | рдомеров | |
| Наименование | Обозначение | Количество |
| Твердомер универсальный | Модификация Duravision-20 G5 или Duravision-200 G5, или Duravision-30 G5, или Duravision-300 G5, или Duravision-20 G5 Lite, или Duravision-30 G5 Lite, или Duravision-250 G5, или Duravision-350 G5 * | 1 шт. |
| Персональный компьютер * | 1 шт. | |
| Сменные части | 1 шт. | |
| Принадлежности | 1 шт. | |
| Руководство по эксплуатации | Duravision - 01 РЭ | 1 экз. |
| * В соответствии с заказом | ||
приведены в документе: Duravision - 01 РЭ «Твердомеры универсальные Duravision. Руководство по эксплуатации», глава 5 «Примеры ecos Workflow».
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования;
ГОСТ 9013-59 Металлы. Метод измерения твёрдости по Роквеллу;
ГОСТ 22975-78 Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу);
Приказ Росстандарта от 30 декабря 2019 г. № 3462 «Об утверждении государственной поверочной схемы для средств измерений твердости по шкалам Роквелла и Супер-Роквелла»;
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения;
ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкале Виккерса;
ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю;
Приказ Росстандарта от 2 августа 2022 г. № 1895 «Об утверждении государственной поверочной схемы для средств измерений твердости по шкалам Бринелля»;
Твердомеры универсальные Duravision. Стандарт предприятия фирмы «EMCO-TEST Pmfmaschinen GmbH», Австрия.
