Преобразователи измерительные CZ (далее - преобразователи) предназначены для преобразований входных аналоговых сигналов в виде силы и напряжения постоянного тока, сопротивления, сигналов в виде частоты, сигналов в виде электрического сопротивления постоянного тока, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления в электрические выходные сигналы силы и напряжения постоянного тока.
| Номер в госреестре | 88157-23 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | CZ |
| Изготовитель | SHANGHAI CHENZHU INSTRUMENT CO., LTD., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 06.02.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Преобразователи измерительные CZ (далее - преобразователи) предназначены для преобразований входных аналоговых сигналов в виде силы и напряжения постоянного тока, сопротивления, сигналов в виде частоты, сигналов в виде электрического сопротивления постоянного тока, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления в электрические выходные сигналы силы и напряжения постоянного тока.
Принцип действия преобразователей основан на линейном преобразовании сигналов от термопар, термопреобразователей сопротивления, сигналов частоты, силы и напряжения постоянного тока в выходные сигналы силы и напряжения постоянного тока. Преобразователь реализует функции защиты от помех, преобразования и распределения сигналов.
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в малогабаритном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические винтовые или пружинные клеммные зажимы для присоединения подводящих проводников и кабелей питания. Преобразователи выпускаются в следующих модификациях: CZ2031, CZ2047, CZ2067, CZ2071, CZ2077, CZ2083, CZ2083.A, CZ2171, CZ2177, CZ2271, CZ2277, CZ3031, CZ3032, CZ3035, CZ3035T, CZ3036, CZ3036T, CZ3038, CZ3047, CZ3047T, CZ3055, CZ3067, CZ3071, CZ3072, CZ3074, CZ3075, CZ3076, CZ3076.R, CZ3077, CZ3078, CZ3079, CZ3079.R, CZ3079.TC, CZ3083, CZ3088, CZ3089, CZ3177, CZ3178, CZ3277, CZ3278, CZ3383, CZ3383.11, CZ3383.12, CZ3383.13, CZ3535, CZ3536, CZ3538, CZ3547, CZ3567, CZ3571, CZ3572, CZ3574, CZ3575, CZ3576, CZ3576.R, CZ3579.TC, CZ3579.R, CZ3579.
Преобразователи устанавливаются на DIN-рейку.

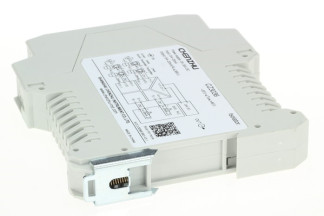

Общий вид преобразователей представлен на рисунках 1-3.
Серийный номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус преобразователей методом лазерной гравировки, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации.
Конструкцией преобразователей не предусмотрено пломбирование.
Нанесение знака поверки на преобразователи не предусмотрено.
Общий вид преобразователей с указанием места нанесения серийного номера и знака поверки представлен на рисунках 1 и 2.
|
Место нанесения |
Место нанесения |
|
|
серийного номера, |
серийного номера, если |
|
|
если ширина панели |
ширина панели 22,5мм |
|
|
17,5мм |
Рисунок 2 - Общий вид преобразователей модификаций CZ3031, CZ3032, CZ3035, CZ3035T, CZ3036, CZ3036T, CZ3038, CZ3047, CZ3047T, CZ3055, CZ3067, CZ3071, CZ3072, CZ3074, CZ3075, CZ3076, CZ3076.R, CZ3077, CZ3078, CZ3079, CZ3079.R, CZ3079.TC, CZ3083, CZ3088, CZ3089, CZ3177, CZ3178, CZ3277, CZ3278, CZ3383, CZ3383.11, CZ3383.12, CZ3383.13, CZ3535, CZ3536, CZ3538, CZ3547, CZ3567, CZ3571, CZ3572, CZ3574, CZ3575, CZ3576, CZ3576.R, CZ3579.TC, CZ3579.R, CZ3579
Программное обеспечение (далее - ПО) преобразователей является встроенным и метрологически значимым. Конструкция преобразователй исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики преобразователй нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО и приведены в таблице 1.
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 «Высокий»
Таблица 1 - Идентификационные данные ПО (только для модификаций: CZ2071, CZ2077, CZ2083, CZ2083.A, CZ2171, CZ2177, CZ2271, CZ2277, CZ3071, CZ3055, CZ3072, CZ3074, CZ3075, CZ3076, CZ3076.R, CZ3077, CZ3078, CZ3079, CZ3079.R, CZ3079.TC, CZ3177, CZ3178, CZ3277, CZ3278, CZ3383, CZ3383.11, CZ3383.12, CZ3383.13, CZ3571, CZ3572, CZ3574, CZ3575, CZ3576, CZ3576.R, CZ3579.TC, CZ3579.R, CZ3579)_
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Модификаци и |
Назначение |
Количество входов и выходов |
Диапазоны входного сигнала |
Диапазоны выходного сигнала, мА |
Пределы допускаемой приведенной к верхнему пределу диапазона выходного сигнала основной погрешности преобразований, % |
Пределы допускаемой приведенной к верхнему пределу диапазона выходного сигнала дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °С, % |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
CZ2031 |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 4 до 20 мА |
от 4 до 20 мА |
±0,4 |
±0,01 |
|
CZ2047 |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
CZ2067 |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
CZ2083 |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В от -10 до 10 В |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В от -10 до 10 В |
±0,1 |
±0,01 |
|
CZ2083.A |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
CZ3031 |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
4 до 20 мА |
4 до 20 мА |
±0,4 |
±0,01 |
|
CZ3032 |
Преобразование с развязкой выходного сигнала |
2 входа 2 выхода |
4 до 20 мА |
4 до 20 мА |
±0,4 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
CZ3035 |
Преобразование с развязкой выходного сигнала |
1 вход 2 выхода |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
CZ3035T |
Преобразование с развязкой выходного сигнала |
1 вход 2 выхода |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
±0,1 |
±0,005 |
|
CZ3036 |
Преобразование с развязкой выходного сигнала |
2 входа 2 выхода |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
CZ3036T |
Преобразование с развязкой выходного сигнала |
2 входа 2 выхода |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
±0,1 |
±0,005 |
|
CZ3038 |
Преобразование с развязкой выходного сигнала |
2 входа 2 выхода |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
CZ3047 |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
CZ3047T |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
±0,1 |
±0,005 |
|
CZ3067 |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
CZ3083 |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
CZ3088 |
Преобразование с развязкой выходного сигнала |
2 входа 2 выхода |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
CZ3089 |
Преобразование с развязкой выходного сигнала |
1 вход 2 выхода |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
CZ3383 |
Преобразование с развязкой выходного сигнала |
1 вход 4 выхода |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
CZ3383.11 |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
CZ3383.12 |
Преобразование с развязкой выходного сигнала |
1 вход 2 выхода |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
CZ3383.13 |
Преобразование с развязкой выходного сигнала |
1 вход 3 выхода |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
CZ3535 |
Преобразование с развязкой выходного сигнала |
1 вход 2 выхода |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
CZ3536 |
Преобразование с развязкой выходного сигнала |
2 входа 2 выхода |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
CZ3538 |
Преобразование с развязкой выходного сигнала |
2 входа 2 выхода |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
CZ3547 |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
CZ3567 |
Преобразование с развязкой выходного сигнала |
1 вход 1 выход |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,005 |
|
1 |
2 |
3 |
4 5 6 |
7 |
||
|
CZ2071 |
Преобразование сигналов от термопреобразователей сопротивления |
1 вход 1 выход |
См. таблицу 4 |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,2 |
±0,01 |
|
CZ2171 |
Преобразование сигналов напряжения и сигналов от термопар |
1 вход 1 выход |
См. таблицу 3 от -100 до +100 мВ |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,2 |
±0,01 |
|
CZ2271 |
Преобразование сигналов напряжения, сигналов от термопар и термопреобразователей сопротивоения |
1 вход 1 выход |
См. таблицу 3 См. таблицу 4 от -100 до +100 мВ |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,2 |
±0,01 |
|
CZ2077 |
Преобразование сигналов от термопреобразователей сопротивления |
1 вход 1 выход |
См. таблицу 4 |
от 4 до 20 мА |
±0,2 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
CZ2177 |
Преобразование сигналов напряжения и сигналов от термопар |
1 вход 1 выход |
См. таблицу 3 от -100 до +100 мВ |
от 4 до 20 мА |
±0,2 |
±0,01 |
|
CZ2277 |
Преобразование сигналов напряжения, сигналов от термопар и термопреобразователей сопротивоения |
1 вход 1 выход |
См. таблицу 3 См. таблицу 4 от -100 до +100 мВ |
от 4 до 20 мА |
±0,2 |
±0,01 |
|
CZ3071 |
Преобразование сигналов от термопреобразователей сопротивления |
1 вход 1 выход |
См. таблицу 4 |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
CZ3072 |
Преобразование сигналов напряжения и сигналов от термопар |
1 вход 1 выход |
См. таблицу 3 от -100 до +100 мВ |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
CZ3074 |
Преобразование сигналов напряжения и сигналов от термопар |
1 вход 2 выхода |
См. таблицу 3 от -100 до +100 мВ |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
CZ3075 |
Преобразование сигналов сопротивления |
1 вход 1 выхода |
от 0 до 10 кОм |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
CZ3076 |
Преобразование сигналов от термопреобразователей сопротивления |
1 вход 2 выхода |
См. таблицу 4 |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
CZ3076.R |
Преобразование сигналов сопротивления |
1 вход 2 выхода |
от 0 до 10 кОм |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
CZ3077 |
Преобразование сигналов от термопреобразователей сопротивления |
1 вход 1 выхода |
См. таблицу 4 |
от 4 до 20 мА |
±0,1 |
±0,01 |
|
CZ3078 |
Преобразование сигналов от термопреобразователей сопротивления |
2 входа 2 выхода |
См. таблицу 4 |
от 4 до 20 мА |
±0,1 |
±0,01 |
|
CZ3079 |
Преобразование сигналов от термопреобразователей сопротивления |
2 входа 2 выхода |
См. таблицу 4 |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
CZ3079.R |
Преобразование сигналов сопротивления |
2 входа 2 выхода |
от 0 до 10 кОм |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
CZ3079.TC |
Преобразование сигналов напряжения и сигналов от термопар |
2 входа 2 выхода |
См. таблицу 3 от -100 до +100 мВ |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
CZ3177 |
Преобразование сигналов напряжения и сигналов от термопар |
1 вход 1 выход |
См. таблицу 3 от -100 до +100 мВ |
от 4 до 20 мА |
±0,1 |
±0,01 |
|
CZ3178 |
Преобразование сигналов напряжения и сигналов от термопар |
2 входа 2 выхода |
См. таблицу 3 от -100 до +100 мВ |
от 4 до 20 мА |
±0,1 |
±0,01 |
|
CZ3277 |
Преобразование сигналов напряжения, сигналов от термопар и термопреобразователей сопротивоения |
1 вход 1 выход |
См. таблицу 3 См. таблицу 4 от -100 до +100 мВ |
от 4 до 20 мА |
±0,1 |
±0,01 |
|
CZ3278 |
Преобразование сигналов напряжения, сигналов от термопар и термопреобразователей сопротивоения |
2 входа 2 выхода |
См. таблицу 3 См. таблицу 4 от -100 до +100 мВ |
от 4 до 20 мА |
±0,1 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
CZ3571 |
Преобразование сигналов от термопреобразователей сопротивления |
1 вход 1 выход |
См. таблицу 4 |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
CZ3572 |
Преобразование сигналов напряжения и сигналов от термопар |
1 вход 1 выход |
См. таблицу 3 от -100 до +100 мВ |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
CZ3574 |
Преобразование сигналов напряжения и сигналов от термопар |
1 вход 2 выхода |
См. таблицу 3 от -100 до +100 мВ |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
CZ3575 |
Преобразование сигналов сопротивления |
1 вход 1 выход |
от 0 до 10 кОм |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
CZ3576 |
Преобразование сигналов от термопреобразователей сопротивления |
1 вход 2 выхода |
См. таблицу 4 |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
CZ3576.R |
Преобразование сигналов сопротивления |
1 вход 2 выхода |
от 0 до 10 кОм |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
CZ3579.TC |
Преобразование сигналов напряжения и сигналов от термопар |
2 входа 2 выхода |
См. таблицу 3 от -100 до +100 мВ |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
CZ3579.R |
Преобразование сигналов сопротивления |
2 входа 2 выхода |
от 0 до 10 кОм |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
CZ3579 |
Преобразование сигналов от термопреобразователей сопротивления |
2 входа 2 выхода |
См. таблицу 4 |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
CZ3055 |
Преобразование сигналов частоты |
1 вход 2 выхода |
От 0,1 Гц до 100 кГц |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 |
±0,01 |
|
1) Для термопреобразователей сопротивления максимально допустимое сопротивление провода 50 Ом (при трех проводной схеме подключения) 2) При подключении термоэлектрических преобразователей в погрешность преобразований не включена погрешность, вызванная температурой холодного спая. На каждые 100 Ом увеличения длины компенсационного провода погрешность холодного спая увеличивается на 0,2°С; 3) При подключении термоэлектрического преобразователя типа В диапазон температуры должен быть больше +680 °С для обеспечения нормированных характеристик. 4) При подключении термоэлектрического преобразователя типа S, точность преобразований температуры составляет ±0,6% при измерении температуры ниже 10 °С. 5) Сигнал в виде напряжения постоянного тока (мВ) необходимо настроить, поэтому, когда входной сигнал представляет собой сигнал термоэлектрический преобразователь или напряжение постоянного тока, вход по умолчанию - термоэлектрический преобразователь. |
||||||
Лист № 19 Всего листов 21
Таблица 3 - Характеристики преобразователей термоэлектрических_
|
Тип преобразователя термоэлектрического в соответствии с ГОСТ Р 8.585-2001 |
Диапазон измерений температуры, °С |
|
T |
от -200 до + 400 |
|
E |
от -200 до + 900 |
|
J |
от -200 до + 1200 |
|
K |
от -200 до + 1372 |
|
N |
от -200 до + 1300 |
|
R |
от -40 до + 1768 |
|
S |
от -40 до + 1768 |
|
B |
от +320 до + 1820 |
Таблица 4 - Характеристики термопреобразователей сопротивления
|
Тип термопреобразователя сопротивления в соответствии с ГОСТ 6651-2009 |
Диапазон измерений температуры, °С |
|
Pt100 |
от -200 до +850 |
|
Pt1000 |
от -200 до +300 |
|
50M |
от -50 до +150 |
|
100M |
от -50 до +150 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Напряжение питания постоянного тока, В - для модификаций CZ2031, CZ3031, CZ3032 - для модификаций CZ2077, CZ2177, CZ2277 - для модификаций CZ3077, CZ3078, CZ3177, CZ3178, CZ3277, CZ3278 - для модификаций CZ2047, CZ2067, CZ2071, CZ2083, CZ2083.A, CZ2171, CZ2271, CZ3035, CZ3035T, CZ3036, CZ3036T, CZ3038, CZ3047, CZ3047T, CZ3055, CZ3067, CZ3071, CZ3072, CZ3074, CZ3075, CZ3076, CZ3076.R, CZ3079, CZ3079.R, CZ3079.TC, CZ3083, CZ3088, CZ3089, CZ3383, CZ3383.11, CZ3383.12, CZ3383.13, CZ3535, CZ3536, CZ3538, CZ3547, CZ3567, CZ3571, CZ3572, CZ3574, CZ3575, CZ3576, CZ3576.R, CZ3579.TC, CZ3579.R, CZ3579 |
от 20 до 30 от 9 до 30 от 12 до 30 от 20 до 35 |
|
Потребляемая мощность, Вт, не более: |
2 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более: - для модификаций CZ3031, CZ3032, CZ3035, CZ3035T, CZ3036, CZ3036T, CZ3038, CZ3047, CZ3047T, CZ3055, CZ3067, CZ3071, CZ3072, CZ3074, CZ3075, CZ3076, CZ3076.R, CZ3077, CZ3078, CZ3079, CZ3079.R, CZ3079.TC, CZ3083, CZ3088, CZ3089, CZ3177, CZ3178, CZ3277, CZ3278, CZ3383, CZ3383.11, CZ3383.12, CZ3383.13, CZ3535, CZ3536, CZ3538, CZ3547, CZ3567, CZ3571, CZ3572, CZ3574, CZ3575, CZ3576, CZ3576.R, CZ3579.TC, CZ3579.R, CZ3579 - для модификаций CZ2031, CZ2047, CZ2067, CZ2071, CZ2077, CZ2083, CZ2083.A, CZ2171, CZ2177, CZ2271, CZ2277 |
114,5x99,0x22,5 92,4x97,7x7,6 |
|
Масса, кг, не более |
0,15 |
|
1 |
2 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от +10 до +30 от 10 до 90 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -20 до +60 |
|
Средняя наработка на отказ, ч |
176000 |
|
Средний срок службы, лет |
20 |
наносится на титульный лист формуляра типографским способом. Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количеств о |
|
Преобразователи измерительные CZ |
-1) |
1 шт. |
|
Паспорт |
||
|
Руководство по эксплуатации |
- |
1 экз. |
|
1) - обозначение изменяется в зависимости от модификации. |
||
приведены в разделе 5 «Подключения» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статистические характеристики преобразования;
ГОСТ 6651-2009 ГСИ. Термометры сопротивления из платины, меди и никеля. Общие технические условия и методы испытаний;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 10"16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2019 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Техническая документация SHANGHAI CHENZHU INSTRUMENT CO., LTD., Китай.
| Зарегистрировано поверок | 6373 |
| Поверителей | 15 |
| Актуальность данных | 21.11.2024 |
