| Номер в госреестре | 88158-23 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | ББТ-ДДТ |
| Изготовитель | Общество с ограниченной ответственностью "РусТехнология" (ООО "РусТехнология"), г. Севастополь |
| Год регистрации | 2023 |
| Срок свидетельства | 06.02.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления ББТ-ДДТ (далее - датчики) предназначены для измерений избыточного и абсолютного давления и определения температуры и передачи данных измерений по беспроводному интерфейсу.
Принцип действия датчиков заключается в измерении давления среды, воздействующего на чувствительный элемент датчиков. Чувствительным элементом датчиков является тензорезистивный элемент.
Конструктивно датчики состоят из защитного корпуса, в который помещены сенсорный модуль с тензорезистивным чувствительным элементом и микропроцессорный модуль.
Датчики выпускаются в одной модификации, имеющей исполнения, отличающиеся типом измеряемого давления, верхним пределом измерений давления, пределами допускаемой основной приведенной к верхнему пределу измерений (далее по тексту - ВПИ) давления погрешности, материалом мембраны, способом присоединения к измерительному процессу, исполнением корпуса, наличием взрывозащиты.
Структура условного обозначения исполнений выполняется в виде буквенноцифрового кода и имеет структуру, расшифровка которой приведена в технической документации.
Схема условного обозначения исполнений датчиков приведена на рисунке 1.
| ББТ-ДДТ | - | X | X | - | X | X | X | |||
| 1 | 1 2 | 3 | 1 4 | 1 5 | 6 | |||||
Рисунок 1 - Схема условного обозначения исполнений датчиков
Таблица 1 - Расшифровка структуры условного обозначения исполнений датчиков
| Позиция | Описание |
| 1 | Обозначение типа |
| 2 | Обозначение типа измеряемого давления: ДИ - избыточное давление; ДА - абсолютное давление. |
| 3 | ВПИ давления (с указанием единиц [кПа] или [МПа]) |
| 4 | Пределы допускаемой основной приведенной к ВПИ давления погрешности |
| 5 | Емкость аккумуляторной батареи, Ач |
| 6 | Наличие/отсутствие взрывозащиты |
Серийные номера в виде цифрового кода наносятся типографским способом на этикетку или методом гравировки на корпусе датчика или на металлической пластине, прикреплённой на корпусе датчика.
Нанесение знака поверки на датчики не предусмотрено. Пломбирование датчиков не предусмотрено.

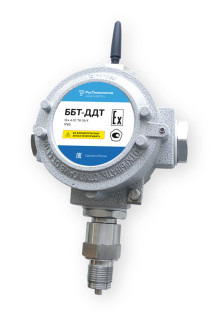

Общий вид датчиков представлен на рисунке 1.
Рисунок 1 - Общий вид датчиков
Датчики имеют встроенное программное обеспечение (далее - ПО), установленное в энергонезависимую память и выполняющее функции преобразования измеренного давления в унифицированный аналоговый выходной сигнал. Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики датчиков нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014. ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные ПО датчиков приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | bbt_ddt |
| Номер версии (идентификационный номер ПО) | не ниже 1.2 |
| Цифровой идентификатор ПО | 45 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Тип измеряемого давления | Абсолютное | Избыточное |
| Максимальный верхний предел измерений давления, МПа1) | 100 | 4,0 |
| Минимальный нижний предел измерений давления, кПа1) | 50 | -2,5 |
| Пределы допускаемой приведенной к ВПИ погрешности измерений давления, % 1) | ±1,0; ±1,5; ±2,0; ±2,5 | |
| 1) - конкретное значение указано в паспорте на датчик | ||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия измерений: - температура окружающей среды, °С | от -50 до +80 |
| - относительная влажность воздуха не более, % | 100 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Диапазоны определения температуры: - встроенный датчик температуры, °С | от -40 до +60 |
| - выносной датчик температуры, °С | от -50 до +150 |
| Масса, кг, не более | 4,0 |
| Габаритные размеры, мм, не более: - ширина | 125 |
| - высота | 244 |
| - глубина | 78 |
| Средняя наработка на отказ, ч | 150000 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP65 |
| Маркировка взрывозащиты по ГОСТ 31610.0-2014 | 1Ex d 11С T6 Gb X |
| Тип радио интерфейса | GSM GPRS GSM NB IoT |
наносится типографским способом на этикетку или методом гравировки на корпусе датчика или на металлической пластине прикреплённой на корпусе датчика.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик давления | ББТ-ДДТ | 1 шт. |
| Антенна | Антенна GSM | 1 шт. |
| Паспорт | РЕНС. 26.51.52-0051) РЕНС. 26.51.52-0062 | 1 экз. |
| 1) - для исполнений датчиков, имеющих степень взрывозащиты; 2) - для исполнений датчиков, не имеющих степень взрывозащиты. | ||
приведены в разделе 2.7 «Методы измерений» документа РЕНС. 26.51.52-005 РЭ Руководство по эксплуатации
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г.№ 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1 • 10-1 - 1107 Па»;
ТУ 26.51.52-005-00409864-2021 Датчики давления ББТ-ДДТ. Технические условия.
