| Номер в госреестре | 88159-23 |
| Наименование СИ | Хромато-масс-спектрометры газовые |
| Обозначение типа СИ | Hexin GCMS 1000 |
| Изготовитель | Guangzhou Hexin Instrument Co., Ltd, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 06.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хромато-масс-спектрометры газовые Hexin GCMS 1000 (далее - хромато-масс-спектрометры) предназначены для измерений содержания компонентов, входящих в состав органических и неорганических смесей веществ различной природы.
Принцип действия хромато-масс-спектрометра основан на разделении компонентов пробы, поступающей из газового хроматографа, их ионизации и детектировании с помощью масс-спектрометрического детектора. Образовавшиеся ионы поступают в масс-анализатор, где осуществляется их разделение по соотношению массы к заряду. Попадая в детектор, ионы образуют ток, который преобразуется в импульсы напряжения, пропорциональные количеству ионов, поступивших на детектор.

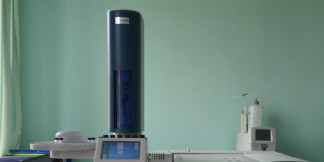

Конструктивно хромато-масс-спектрометр выполнен в виде соединенных газового хроматографа с форвакуумным насосом и одноквадрупольного масс-спектрометрического детектора. Место нанесение заводского номера приведено на рисунке 1. Общий вид хромато-масс-спектрометров приведен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита нанесен на металлическую табличку, расположенную справа внизу на задней панели масс-спектрометрического детектора.
Пломбирование хромато-масс-спектрометров не предусмотрено.
Программное обеспечение GCMSInstrument осуществляет следующие функции:
- выводит параметры ГХ и МС в режиме реального времени;
- показывает работу приборов с помощью графиков в режиме реального времени;
- контролирует выполнение анализа множественных проб с помощью рабочих листов. Данные по ПО выводятся на экран при включении прибора.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Влияние программного обеспечения хромато-масс-спектрометров учтено при нормировании метрологических характеристик. Метрологически значимой является подпрограмма ICSharpCode.SharpZipLib.dll.
Таблица 1 - Идентификационные данные программного обеспечения.
| Идентификационные данные (признаки) | Значение |
| Наименования программного обеспечения | GCMSInstrument |
| Идентификационное наименование ПО | GCMSInstrument |
| Номер версии (идентификационный номер) ПО | Не ниже V1.01.0.8202.30560 |
| Цифровой идентификатор ПО | B6624A261420989A5918075680AEA6DFD0AAB9 9A2FFF3EF8C9613115E5B45FDB |
| Алгоритм вычисления цифрового идентификатора ПО | SHA256 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон массовых чисел в режиме моноквадруполя, а.е.м. | От 1,5 до 1250 |
| Чувствительность (отношение сигнал/шум) при вводе 100,0 пг/мкл гексахлорбензола, не менее | 1150:1 |
| Предел допускаемых значений относительного СКО выходного сигнала, %, не более - по площади пика - по времени удерживания | 8,0 3,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение питания переменного тока, В | От 187 до 242 |
| - частота переменного тока, Г ц | От 49 до 51 |
| Потребляемая мощность, ВА, не более | 4030 |
| Габаритные размеры хроматографа, мм, не более: | |
| - высота | 510 |
| - ширина | 590 |
| - длина | 500 |
| Габаритные размеры детектора, мм, не более: | |
| - высота | 440 |
| - ширина | 330 |
| - длина | 550 |
| Габаритные размеры форвакуумного насоса, мм, не более: | |
| - высота | 240 |
| - ширина | 170 |
| - длина | 490 |
| Масса детектора, кг, не более | 50 |
| Масса хроматографа, кг, не более | 35 |
| Масса форвакуумного насос, кг, не более | 26,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,0 |
| Средний срок службы, лет | 8 |
| Наработка на отказ, ч, не менее | 10000 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хромато-масс-спектрометр в составе: | Hexin GCMS | 1 шт. |
| газовый хроматограф; | 1 шт. | |
| масс-спектрометрический детектор | 1 шт. | |
| форвакуумный насос | 1 шт. | |
| ПК | 1 шт. | |
| Хромато-масс-спектрометры газовые | ||
| Руководство по эксплуатации | Hexin GCMS 1000. Руководство по | 1 экз. |
| эксплуатации | ||
| Методика поверки | - | 1 экз. |
приведены в документе «Хромато-масс-спектрометры газовые Hexin GCMS 1000. Руководство по эксплуатации» в главах TTT-V.
Техническая документация фирмы-изготовителя Guangzhou Hexin Instrument Co., Ltd.
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
