| Номер в госреестре | 88170-23 |
| Наименование СИ | Антенны измерительные рупорные |
| Обозначение типа СИ | П6-74 |
| Изготовитель | Акционерное общество "Центральное конструкторское бюро автоматики" (АО "ЦКБА"), г. Омск |
| Год регистрации | 2023 |
| Срок свидетельства | 06.02.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны измерительные рупорные П6-74 (далее - антенны П6-74) предназначены для измерений плотности потока энергии (далее - ППЭ) совместно с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности), а совместно с генераторами сигналов - для возбуждения электромагнитного поля с заданной ППЭ.
Принцип действия антенн П6-74 основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.
Конструктивно антенна П6-74 представляет собой пирамидальный рупор прямоугольного сечения с присоединенным к нему коаксиально-волноводным переходом.
Выход антенны П6-74 стандартный коаксиальный соединитель типа I (розетка) по ГОСТ 13317-89 с волновым сопротивлением 50 Ом.

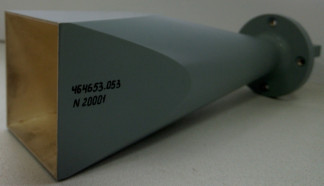

Общий вид антенны П6-74 приведён на рисунке 1.
Схема пломбировки антенн П6-74 от несанкционированного доступа представлена на рисунке 2.
Места нанесения, знака утверждения типа, знака поверки и заводского номера в виде 5 (пяти) цифр, нанесенных краской или гравировкой, представлены на рисунке 1.
1 - место нанесения знака утверждения типа;
2 - место нанесения заводского номера;
3 - место нанесения знака поверки.
Рисунок 1 - Общий вид антенны П6-74 с местами нанесения знака утверждения типа,
знака поверки и заводского номера
I
1
1 - место пломбирования от несанкционированного доступа Рисунок 2 - Антенна П9-74. Схема пломбировки от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГ ц | от 17,44 до 40,00 включ. |
| КСВН выхода, не более | 1,5 |
| Коэффициент усиления, дБ, не менее | 18 |
| Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ | ±1,5 |
| Коэффициент кроссполяризации, дБ, не более | -17 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное входное сопротивление, Ом | 50 |
| Тип выходного ВЧ соединителя | тип I (розетка) по ГОСТ 13317-89 |
| Масса, кг, не более: | 0,35 |
| Габаритные размеры, мм, не более: - длина | 195 |
| - ширина | 52 |
| - высота | 52 |
| Рабочие условия применения: - температура окружающего воздуха, °С | от -10 до +50 |
| - атмосферное давление, кПа (мм рт.ст.) | от 84,0 до 106,7 (от 630 до 800) |
| - относительная влажность окружающего воздуха при температуре плюс 30°С, %, не более | 90 |
наносится на титульный лист документов МИАВ.464653.053РЭ «Антенна измерительная рупорная П6-74. Руководство по эксплуатации» и МИАВ.464653.053ПС «Антенна измерительная рупорная П6-74. Паспорт» типографским способом и на корпус антенны П6-74 нанесением надписей краской или гравировкой.
Таблица 3 - Комплектность антенны П6-74
| Наименование | Обозначение | Количество |
| Антенна измерительная рупорная П6-74 | МИАВ.464653.053 | 1 шт. |
| Руководство по эксплуатации | МИАВ.464653.053РЭ | 1 экз. |
| Паспорт | МИАВ.464653.053ПС | 1 экз. |
| Упаковка | - | 1 шт. |
приведены в разделе 3 документа МИАВ.464653.053РЭ «Антенна измерительная рупорная П6-74. Руководство по эксплуатации».
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц;
МИАВ.464653.053ТУ Антенна измерительная рупорная П6-74. Технические условия.
