| Номер в госреестре | 88172-23 |
| Наименование СИ | Системы контроля параметров капитального и подземного ремонта и бурения скважин |
| Обозначение типа СИ | БАРС |
| Изготовитель | Общество с ограниченной ответственностью "Арм-Кип сервис" (ООО "Арм-Кип сервис"), Республика Татарстан, г. Набережные Челны |
| Год регистрации | 2023 |
| Срок свидетельства | 03.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы контроля параметров капитального и подземного ремонта и бурения скважин БАРС (далее - СКПБ-БАРС) предназначены для измерения избыточного давления и силы натяжения (механических нагрузок) на канатах (тросах) грузоподъемных механизмов.
Принцип действия СКПБ-БАРС основан на преобразовании, с помощью тензометрического моста, упругой деформации чувствительного элемента, в пропорциональный этой деформации электрический сигнал с учетом данных калибровки, внесенной в энергонезависимую память микроконтроллера, размещенного в корпусе измерительного преобразователя. Конечный результат измерений преобразуется в цифровой код и передается по линии связи на контроллере управления КУ-БАРС для визуального отображения измеренной информации на информационное табло ИТ-БАРС. Передача измерительной и управляющей информации по кабелю связи осуществляется по интерфейсу RS-485 с использованием стандартного протокола MODBUS.
СКПБ-БАРС в базовой комплектации состоит из:
1) контроллера управления КУ-БАРС;
2) информационного табло ИТ-БАРС и /или ИТ-БАРС (стрелка);
3) сенсора нагрузки СН-БАРС, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 86584-22;
4) преобразователей давления ПД-БАРС (модели ПД-БАРС и /или ПД-БАРС(М)), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 86457-22.

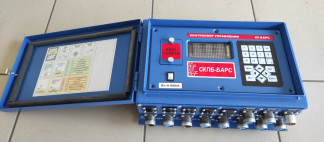

Общий вид компонентов СКПБ-БАРС приведен на рисунке 4.
Пломбирование СКПБ-БАРС не предусмотрено. Нанесение знака поверки на СКПБ-БАРС не предусмотрено. Заводской номер СКПБ-БАРС в виде цифрового обозначения, состоящего из арабских цифр, указан на информационной табличке на корпусе контроллера управления КУ-БАРС. Заводские номера измерительных преобразователей указаны на информационных табличках на их корпусах.
Преобразователи давления и сенсоры нагрузки, находящиеся в составе СКПБ-БАРС, имеют встроенное программное обеспечение (далее - ПО) выполняющее вычислительные операции в соответствии с назначением и влияющее на их метрологические характеристики. Встроенное ПО контроллера управления устанавливается в его энергонезависимую память на заводе-изготовителе. В процессе эксплуатации изменение ПО возможно только с помощью специализированного программатора (не входит в комплект поставки).
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Номер версии ПО | не ниже 10.80 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений силы натяжения (нагрузки) на канате, кН (тс) Модель применяемого сенсора нагрузки СН-БАРС: - BRS550.201.016.000 - BRS550.201.018.000 - BRS550.201.022.000 - BRS550.201.025.000 - BRS550.201.028.000 - BRS550.201.032.000 - BRS550.201.035.000 - BRS550.201.038.000 | от 5(0,5) до 100(10,0) от 5(0,5) до 100(10,0) от 10(1,0) до 200(20,0) от 10(1,0) до 200(20,0) от 15(1,5) до 300(30,0) от 15(1,5) до 300(30,0) от 20(2,0) до 400(40,0) от 20(2,0) до 400(40,0) |
| Пределы допускаемой приведенной погрешности измерения силы натяжения (нагрузки) на канате к ВПИ, % | ±3,0 |
| Цена деления выдаваемого в цифровом коде для индикации величины силы натяжения, кН (тс) | 1 (0,1) |
| Верхний предел измерений избыточного давления (далее - ВПИ), МПа Модель применяемого преобразователя давления ПД-БАРС: - ПД-БАРС - ПД-БАРС(М) | 55 40 |
| Нижний предел измерений избыточного давления, МПа Модель применяемого преобразователя давления ПД-БАРС: - ПД-БАРС - ПД-БАРС(М) | 0,1 1 |
| Пределы допускаемой основной приведенной погрешности измерения избыточного давления, % от ВПИ Модель применяемого преобразователя давления ПД-БАРС: - ПД-БАРС - ПД-БАРС(М) | ±2,5 ±1,5 |
| 1 | 2 |
| Пределы допускаемой дополнительной приведенной погрешности при изменении температуры окружающей среды от нормальных условий эксплуатации преобразователя давления, % от ВПИ/ 10 °С Модель применяемого преобразователя давления ПД-БАРС: - ПД-БАРС - ПД-БАРС(М) | ±0,3 ±0,2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр каната, мм | от 16 до 38 |
| Напряжение питания постоянного тока, В | от 23 до 27 |
| Потребляемая мощность контроллера управления КУ-БАРС, Вт, не более | 14 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность воздуха при +35 °С, %, не более | от -45 до +50 95 |
| Цифровой интерфейс связи между модулями | RS-485 |
| Скорость обмена по интерфейсу RS-485, бит/с | 57600 |
| Протокол связи, используемый для передачи информации между модулями | ModBus RTU/ASCII |
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 | IP65 |
| Габаритные размеры контроллера управления КУ-БАРС, мм, не более (длинахширинахвысота) | 362x250x130 |
| Масса контроллера управления КУ-БАРС, кг, не более | 4,7 |
| Средний срок службы, лет | 10 |
| Маркировка взрывозащиты контроллера управления КУ-БАРС | [Ex ib Gb] IIA |
| Примечание - технические характеристики средств измерений, входящих в состав систем контроля параметров капитального и подземного ремонта и бурения скважин БАРС указаны в их описаниях типа. | |
наносится на титульные листы руководства по эксплуатации и паспорта. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Системы контроля параметров капитального и подземного ремонта и бурения скважин, в состав которых входят: | БАРС | 1 |
| 1) контроллер управления; | КУ-БАРС | 1 |
| 2) информационное табло; | ИТ-БАРС и /или ИТ-БАРС (стрелка) | 1 |
| 1 | 2 | 3 |
| 3) сенсор нагрузки | СН-БАРС | 1 |
| 4) преобразователи давления | ПД-БАРС и /или ПД-БАРС(М) | 1 |
| Системы контроля параметров капитального и подземного ремонта и бурения скважин БАРС. Паспорт | ПС 26.51.66-002-81067428-2021 | 1 |
| Системы контроля параметров капитального и подземного ремонта и бурения скважин БАРС. Руководство по эксплуатации | РЭ 26.51.66-002-81067428-2021 | 1 |
| Примечание - Количество и состав датчиков и устройств, входящих в комплектацию может изменяться согласно заказу. В ходе эксплуатации прибора возможно расширение имеющейся конфигурации путем подключения новых датчиков, индикаторов и других модулей. | ||
приведены в разделе 2 документа «Системы контроля параметров капитального и подземного ремонта и бурения скважин БАРС. Руководство по эксплуатации».
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
ТУ 26.51.66-002-81067428-2021 «Система контроля параметров капитального и подземного ремонта и бурения скважин БАРС СКПБ БАРС. Технические условия».
