| Номер в госреестре | 88173-23 |
| Наименование СИ | Измерители микросекундных интервалов времени |
| Обозначение типа СИ | ИВИ-4 |
| Изготовитель | Общество с ограниченной ответственностью "Конструкторско-Технологическое Бюро "Интервал" (ООО "КТБ "Интервал"), г. Новосибирск |
| Год регистрации | 2023 |
| Срок свидетельства | 03.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители микросекундных интервалов времени ИВИ-4 (далее - ИВИ-4) предназначены для измерений интервалов времени в диапазоне значений от 3,0 мкс до 9,9 с.
Принцип действия ИВИ-4 основан на измерении интервалов времени между сигналами, инициируемыми подключенными датчиками. ИВИ-4 реагирует на изменение импеданса цепи (короткое замыкание или разрыв), подключенной ко входу. В режим готовности ИВИ-4 непрерывно сканирует состояние датчиков. После перехода первого сигнала (не важно по какому каналу), в течение 9,9 секунд производится измерение интервалов времени по каналам с сохранением результатов измерений в памяти и отображением данных на дисплее. Для повторного запуска измерений ИВИ-4 необходимо перевести в режим готовности.
Конструктивно ИВИ-4 состоит из кварцевого генератора (CLK), тридцатидвухразрядного синхронного счетчика (CNT_32), канальных входов (Ch1, Ch2, Ch3, Ch4), тридцатидвухразрядного регистра (RG_32), вычислителя (ALU) и дисплея (DISPLAY), заключенных в едином моноблоке. Канальные входы реализованы в виде разъемов типа BNC. Блок-схема процесса измерений интервалов времени представлена на рисунке 1.
Для проверки работоспособности ИВИ-4 в комплект поставки входит тестер. Тестер представляет собой моноблок с входными разъемами типа BNC и кнопкой запуска последовательных импульсов с запрограммированными интервалами времени между ними.

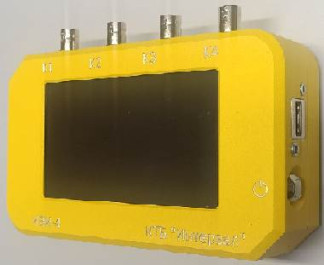

Общий вид ИВИ-4 и тестера представлен на рисунке 2.
Места нанесения заводских номеров и знака поверки приведены на рисунке 3.
Место нанесения знака утверждения типа на корпус ИВИ-4 показано на рисунке 4. Схемы пломбировки от несанкционированного доступа представлены на рисунке 5.
б) Тестер
а) ИВИ-4
Рисунок 3 - Места нанесения заводских номеров и знака поверки
Рисунок 5 - Места пломбировки от несанкционированного доступа
Программное обеспечение (далее - ПО) ИВИ-4 является встроенным. ПО обеспечивает измерение интервалов времени с выводом значений на дисплей и сохранение последних результатов измерений. Также ПО обеспечивает хранение информации о годе выпуска ИВИ-4 с индикацией значения на дисплей.
ПО может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств. Доступ к органам управления ограничен пломбировкой.
Идентификационные данные ПО отсутствуют.
Конструкция ИВИ-4 исключает возможность несанкционированного влияния на ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измеряемых интервалов времени, с | от 3,010'6 до 9,9 |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, с | ± (5,010'5T+0,2 мкс) * |
| * Где: Т - измеряемое значение, с; 0,2 мкс - дискретность измерений. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С; | от -40 до +50 |
| - относительная влажность окружающего воздуха при температуре | |
| 25 °С, % | до 98 |
| Напряжение питания переменного тока, В | от 198 до 242 |
| Потребляемая мощность, ВА, не более | 3 |
| Габаритные размеры, мм, не более: | |
| - ИВИ-4 | |
| длина | 152 |
| ширина | 103 |
| высота | 40 |
| - тестер | |
| длина | 152 |
| ширина | 58 |
| высота | 40 |
| Масса, кг, не более: | |
| - ИВИ-4 | 0,72 |
| - тестер | 0,28 |
| Средний срок службы, лет, не более | 12 |
| Средняя наработка на отказ, ч, не более | 7000 |
наносится типографским способом на титульный лист руководства по эксплуатации, паспорт и корпус ИВИ-4 методом гравировки.
Таблица 3 - Комплектность ИВИ-4
| Наименование | Обозначение | Количество |
| Измерителей микросекундных интервалов времени | ИВИ-4 | 1 шт. |
| Тестер | Тестер ИВИ-4 | 1 шт. |
| Зарядное устройство | — | 1 шт. |
| Кабель зарядного устройства | - | 1 шт. |
| Тестовые кабели | - | 4 шт. |
| Защитный кейс | - | 1 шт. |
| Руководство по эксплуатации | ГД 53.001 РЭ | 1 экз. |
| Паспорт | ГД 53.002 ПС | 1 экз. |
| Методика поверки | 1 экз. |
приведены в документе ГД 53.001 РЭ «Измеритель микросекундных интервалов времени ИВИ-4. Руководство по эксплуатации», раздел 9 «Устройство и принцип работы».
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Г осударственной поверочной схемы для средств измерений времени и частоты»;
Технические условия ТУ 26.51.43-001-32567346-2021. «Измеритель микросекундных интервалов времени».
