| Номер в госреестре | 88174-23 |
| Наименование СИ | Комплексы измерительные частотно-временной синхронизации |
| Обозначение типа СИ | Sentinel |
| Изготовитель | Общество с ограниченной ответственностью "Трилайн-Д" (ООО "Трилайн-Д"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные частотно-временной синхронизации Sentinel (далее -комплексы) предназначены для измерений времени, а именно, параметров сетей тактовой сетевой синхронизации и временной синхронизации с целью обеспечения целостности и устойчивости сети связи общего пользования.
К комплексам данного типа относятся комплексы измерительные частотно-временной синхронизации Sentinel с заводскими номерами: 300264, 300355, 300361, 300364, 300365, 400091.
Комплексы представляют собой средства измерений для тестирования сетей PDH/SDH, SyncE, PTP (IEEE1588v2), NTP IP/Ethernet и других сетей, требующих синхронизации по частоте или времени.
Принцип действия комплексов:
- при синхронизации сети по частоте основан на измерении разности временного положения между измеряемыми и тактовыми сигналами анализатора (ошибка временного интервала (ОВИ) с последующим вычислением максимальной ошибки временного интервала (МОВИ) и девиации временного интервала (ДВИ));
- при синхронизации сети по времени основан на измерении разности положения меток времени сообщений протокола РТР (ошибка времени (ОВ) с последующим вычислением максимальной абсолютной ошибки времени (МАОВ), постоянной ошибки времени (cTE) и динамической ошибки времени (dTE)).
Конструктивно комплексы состоят из блока управления комплексом (БУК) и анализатора частотно-временной синхронизации Sentinel (номер в госреестре СИ 86775-22). БУК представляет собой переносной персональный компьютер (ноутбук) с установленным специализированным программным обеспечением (ПО). Анализатор частотно-временной синхронизации Sentinel имеет встроенный приемник ГЛОНАСС/GPS.
Для ограничения доступа внутрь корпусов БУК и анализатора частотно-временной синхронизации Sentinel производится их пломбирование.
Заводские номера, однозначно идентифицирующие каждый экземпляр комплекса, наносятся на верхнюю панель БУК в форме шильды, содержащей заводской номер в цифровом формате (6 цифр) методом наклеивания.
Внешний вид составных частей комплексов, места нанесения знака утверждения типа и знака поверки представлены на рисунке 1.

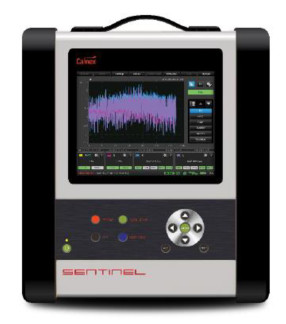

Анализатор частотно-временной синхронизации Sentinel Рисунок 1 - Внешний вид составных частей комплексов
Комплексы имеют общее и специализированное программное обеспечение (ПО), расположенное в аппаратной части. Запись ПО осуществляется в процессе производства. Специализированное ПО является метрологически значимым.
Идентификационные данные метрологически значимого ПО приведены в таблице 1. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Sentinel-ПО |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0 |
| Цифровой идентификатор ПО | 0ac0d370f9adc13 9ae04fed6133ba8a7 |
| Алгоритм вычисления цифрового идентификатора | md5 |
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Пределы допускаемого относительного отклонения частоты внутреннего опорного генератора от номинального значения 10 МГц при синхронизации опорного генератора от ГНСС ГЛОНАСС/GPS в течение не менее 2 часов | ± 840'11 |
| Пределы допускаемого относительного отклонения частоты внутреннего опорного генератора от номинального значения 10 МГц при отсутствии синхронизации опорного генератора от ГНСС ГЛОНАСС/GPS | ±Ы0-10 |
| Пределы допускаемой погрешности измерения ошибки временного интервала, нс: - на интервале наблюдения от 0,005 с до 1000 с - на интервале наблюдения более 1000 с | ± 0,05ЮВИ + 2,5 нс + 0,0275 нс/с-т ± 0,05ЮВИ + 29 нс + 0,001 нс/с-т |
| Пределы допускаемой погрешности измерения максимальной ошибки временного интервала, нс: - на интервале наблюдения от 0,005 с до 1000 с - на интервале наблюдения более 1000 с | ± 0,07-М0ВИ + 3 нс + 0,033 нс/с-т ± 0,07-М0ВИ + 35 нс + 0,0012 нс/с-т |
| Пределы допускаемой погрешности измерения девиации временного интервала, нс: - на интервале наблюдения от 0,05 с до 100 с - на интервале наблюдения от 100 с до 1000 с - на интервале наблюдения от 1000 с до 10000 с | ± 0,07-ДВИ + 2,5 нс + 0,088 нс/с-т ± 0,07-ДВИ + 2,5 нс + 0,028 нс/с-т ± 0,07-ДВИ + 29 нс + 0,6 нс/с-т |
| Пределы допускаемой погрешности измерения максимальной абсолютной ошибки времени, нс: - на интервале наблюдения от 2 с до 1000 с - на интервале наблюдения более 1000 с | ± 0,07-МА0В + 10 нс + 0,033 нс/с-т ± 0,07-МА0В + 35 нс + 0,0012 нс/с-т |
| Пределы допускаемой погрешности измерения ошибки времени, нс: - на интервале наблюдения от 2 с до 1000 с - на интервале наблюдения более 1000 с | ± 0,05*0В + 10 нс + 0,0275 нс/с-т ± 0,05*0В + 29 нс + 0,001 нс/с-т |
| Пределы допускаемой погрешности измерения постоянной ошибки времени (cTE), нс: - на интервале наблюдения от 2 с до 1000 с - на интервале наблюдения более 1000 с | ± 0,07ЮВ + 10 нс + 0,033 нс/с-т ± 0,07ЮВ + 35 нс + 0,0012 нс/с-т |
| Наименование характеристики | Значение |
| Пределы допускаемой погрешности измерения динамической ошибки времени (dTE), нс: - на интервале наблюдения от 2 с до 1000 с - на интервале наблюдения более 1000 с | ± 0,07ЮВ + 10 нс + 0,033 нс/с-т ± 0,07ЮВ + 35 нс + 0,0012 нс/с-т |
| П р и м е ч а н и я: т - интервал наблюдений, с; ОВИ - измеренное значение ошибки временного интервала за интервал наблюдений; МОВИ - измеренное значение максимальной ошибки временного интервала за интервал наблюдений; ДВИ - измеренное значение девиации временного интервала за интервал наблюдений; МАОВ - измеренное значение максимальной абсолютной ошибки времени за интервал наблюдений; ОВ - измеренное значение ошибки времени за интервал наблюдений. | |
| Таблица 3 - Технические характеристики | |
| Наименование характеристики | Значение |
| Электропитание осуществляется от сети переменного тока: - напряжением, В - частотой, Г ц | от 100 до 240 от 50 до 60 |
| Потребляемая мощность В-А, не более: - БУК - Анализатор частотно-временной синхронизации Sentinel | 100 100 |
| Габаритные размеры (ширина х высота х глубина), мм, не более: - БУК - Анализатор частотно-временной синхронизации Sentinel | 400 х 70 х 300 320 х 388 х 126 |
| Масса, кг, не более: - БУК - Анализатор частотно-временной синхронизации Sentinel | 3 7 |
| Условия эксплуатации | По группе 2 ГОСТ 22261-94 |
наносят на титульный лист эксплуатационной документации типографским способом и в виде наклейки на верхнюю панель корпуса блока управления комплексом методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок управления комплексом с предустановленным ПО | - | 1 шт. |
| Анализатор частотно-временной синхронизации | Sentinel | 1 шт. |
| Комплект принадлежностей | - | 1 шт. |
| Руководство по эксплуатации | ДТРЕ.468261.001РЭ | 1 экз. |
изложены в разделе 2 «Использование по назначению» руководства по эксплуатации
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ДТРЕ.468261.001ТУ «Комплексы измерительные частотно-временной синхронизации Sentinel. Технические условия».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
