| Номер в госреестре | 88175-23 |
| Наименование СИ | Спектрометры эмиссионные с индуктивно-связанной плазмой |
| Обозначение типа СИ | Plasma 3500 |
| Изготовитель | "NCS Testing Technology Co., Ltd.", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 03.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры эмиссионные с индуктивно-связанной плазмой Plasma 3500 (далее -спектрометры) предназначены для измерения содержания элементов в водных растворах, природных и сточных водах, технологических растворах, продуктах питания, почвах, металлах и сплавах, геологических пробах, рудах, концентратах, керамиках и стеклах, пластиках, нефтях и в нефтепродуктах, смазочных маслах и в других жидких и твёрдых веществах и материалах.
Принцип действия спектрометров основан на регистрации спектров определяемых элементов при попадании аэрозоля жидкой или растворенной пробы в источник индуктивносвязанной плазмы, измерении уровня эмиссии атомов и ионов и определении массовой концентрации определяемых элементов при помощи градуировочных графиков.
Конструктивно спектрометры представляют собой настольные лабораторные приборы, состоящие из:
- системы ввода пробы (распылительная камера, распылитель, перистальтический
насос);
- источника возбуждения спектра (радиочастотный генератор с регулируемой мощностью, индуктор, вертикально расположенная плазменная горелка);
- спектрального блока для регистрации эмиссионного оптического спектра на основе Эшелле-полихроматора;
- полупроводникового матричного CCD детектора, охлаждаемого Пельтье-элементом;
- системы управления - персонального компьютера (предоставляется по отдельному заказу) с устанавливаемым программным обеспечением.
Спектрометры имеют двойное наблюдение плазмы: аксиальное и радиальное.
Охлаждение индуктора спектрометров осуществляется при помощи рециркулятора (предоставляется по отдельному заказу)
Спектрометры оснащены встроенной видеокамерой, позволяющей оператору вести наблюдение плазмы в программном обеспечении на экране монитора компьютера.
Корпус спектрометров изготовлен из металлических сплавов и окрашен в цвета в соответствии с технической документацией производителя.
Каждый экземпляр спектрометров имеет заводской номер, расположенный на табличке на задней стороне спектрометра. Заводской номер имеет буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено. Нанесение знака утверждения типа на средство измерений не предусмотрено.

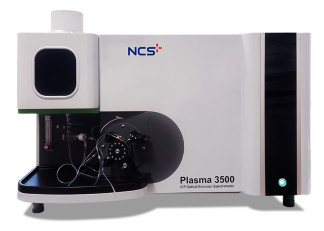

Общий вид спектрометров представлен на рисунке 1. Место нанесения заводского номера на спектрометры представлено на рисунке 2.
NCS TESTING TECHNOLOGY С0.,Ш
ICP-OES
Место нанесения заводского номера
Model: Plasma 3500 Voltage: 220V + 22V, 20A, 50Hz Accuracy:
Serial No. : ICPD-220242
Date of manufacture: 2022.07.25
Рисунок 2 - Место нанесения заводского номера на спектрометры эмиссионные с индуктивносвязанной плазмой Plasma 3500
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и к местам настройки (регулировки).
Спектрометры оснащены программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ICP Expert |
| Номер версии (идентификационный номер) ПО | не ниже 2.1.0.9 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы обнаружения элементов | |
| (по критерию 3а), мкг/дм3, не более | |
| - марганца (Mn, Х=257,610 нм) | |
| аксиальное наблюдение | 0,4 |
| радиальное наблюдение | 2,0 |
| - бария (Ba, Х=455,403 нм) | |
| аксиальное наблюдение | 0,4 |
| радиальное наблюдение | 2,0 |
| - цинка (Zn, Х=213,856 нм) | |
| аксиальное наблюдение | 2,0 |
| радиальное наблюдение | 10,0 |
| Предел допускаемого относительного среднего | |
| квадратического отклонения результатов | |
| измерений выходного сигнала1), % | 1,0 |
| ^ Для аксиального и радиального наблюдения по контрольному раствору с массовой | |
| концентрацией цинка 1000 мкг/дм3 | |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 165 до 950 |
| Спектральное разрешение, на длине волны около 200 нм, нм, не более | 0,007 |
| Параметры электрического питания от сети электропитания - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Г ц | 50±1 |
| Потребляемая мощность, В-А, не более | 4000 |
| Габаритные размеры, мм, не более - высота | 750 |
| - ширина | 670 |
| - длина | 1060 |
| Масса, кг, не более | 180 |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, % | от 20 до 80 (без конденсации) |
| Средний срок службы, лет | 8 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр эмиссионный с индуктивно-связанной плазмой | Plasma 3500 | 1 шт. |
| Персональный компьютер | ПК | 1 шт.1) |
| Система охлаждения (рециркулятор) | - | 1 шт.1) |
| Программное обеспечение | ПО | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
| 1) По заказу | ||
приведены в документе:
- «Спектрометры эмиссионные с индуктивно-связанной плазмой Plasma 3500. Руководство по эксплуатации» (Глава 2. «Структурные характеристики и принцип работы»).
Применение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы, устанавливающие требования к средству измерений:
Техническая документация фирмы «NCS Testing Technology Co., Ltd.», Китай.
