| Номер в госреестре | 88179-23 |
| Наименование СИ | Гиротеодолиты |
| Обозначение типа СИ | Gyromax AK-2M |
| Изготовитель | "GeoMess Technik Heger", Германия |
| Год регистрации | 2023 |
| Срок свидетельства | 03.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гиротеодолиты Gyromax AK-2M (далее по тексту - гиронасадки) предназначены для определения истинных азимутов ориентируемых направлений.
Принцип действия гиронасадок основан на свойстве главной оси маятникового гироскопа, являющегося датчиком направления истинного меридиана (направления на север), совершать гармонические колебания («прецессия») под воздействием суточного вращения Земли. Положение равновесия колебаний совпадает с плоскостью истинного меридиана точки стояния гирокомплекта (тахеометр с гиронасадкой). Положение равновесия чувствительного элемента гироскопа определяется автоматически по «точкам реверсии», в которых происходит изменение направления движения чувствительного элемента.
Для визуального наблюдения ориентируемых направлений на внешние цели и измерений углов между этими направлениями и направлением меридиана гиронасадка устанавливается на тахеометр при помощи специального адаптера.
Конструктивно гиронасадки собраны в корпусе цилиндрической формы. Г ироскоп поддерживается на подвесе внутри корпуса. На поверхности корпуса расположен окуляр для визирования на цель при определении азимута и окуляр для снятия отсчетов гироскопа. Там же расположены кнопки и тумблер включения гиронасадки, два разъема типа Lemo для подключения пульта пневмотормоза с кабелем. Гиронасадки снабжены пультами пневмотормоза с кабелем, чтобы избежать воздействия оператора во время работы гироскопа. Конвертер (блок управления) предназначен для управления работой гиронасадок, их питанием и индикацией работоспособности, и размещен в транспортировочном кейсе.
Гиронасадки совместимы с электронными тахеометрами Leica серий ТС300 (400/700/800), ТS11 (15/30/50/60) или Leica Flexline.
Пломбирование крепёжных винтов корпуса гиронасадок не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

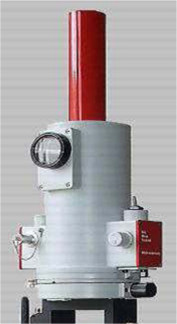

Общий вид гиронасадок с указанием места нанесения знака утверждения типа приведен на рисунке 1. Общий вид конвертера (блока управления) приведен на рисунке 2, вид пульта пневмотормоза с кабелем со стороны передней панели приведен на рисунке 3. Место размещения заводского номера приведено на рисунке 4.
Заводской номер гиронасадок размещается на корпусе гиронасадок в числовом формате заводским способом.
| ^ Gyro | Batt Phase | Power ® | Converter | о |
| \У | < ■} ' ■ On | -Qo* | ||
| 2.5А | low high | Off | Qeo | |
| L A Shut down | Mess Iechnik | |||
| 0 Fuse | Lamp | • | о |
Рисунок 2 - Вид конвертера (блока управления) со стороны передней панели
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности измерений ази | |
| мута, секунда ^ | ±60 |
| Допускаемое среднее квадратическое отклонение измерений ази- | |
| мута, секунда | 20 |
| ^ Здесь и далее по тексту секунда - единица измерений плоского угла. | |
| Таблица 2 - Основные технические характеристики | |
| Наименование характеристики | Значение характеристики |
| Напряжение питания постоянного тока, В | |
| внешний источник питания | 24 |
| Габаритные размеры, мм, не более: | |
| длина | 340 |
| ширина | 230 |
| высота | 540 |
| Диапазон рабочих температур, °С | от -10 до +40 |
| Масса, кг, не более | |
| Gyromax AK-2M | 3,6 |
| аккумулятор | 5,5 |
наносится с правой стороны гиронасадки в виде наклейки и на титульный лист руководства по эксплуатации в виде наклейки типографским способом.
Таблица 3 - Комплектность гиронасадок
| Наименование | Обозначение | Количество |
| Г иротеодолит | Gyromax AK-2M | 1 шт. |
| Конвертер (блок управления) | - | 1 шт. |
| Окуляр | - | 1 шт. |
| Пульт пневмотормоза с кабелем | - | 1 шт. |
| Секундомер | - | 1 шт. |
| Набор инструментов (отвертка, шпилька и пр.) | - | 1 шт. |
| Адаптер на тахеометр | - | 1 шт. |
| Укладочный ящик для гироскопической насадки | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Внешний аккумулятор | - | 2 шт. |
| Гиротеодолиты Gyromax AK-2M. Руководство по эксплуатации | - | 1 экз. |
| Гиротеодолиты Gyromax AK-2M. Паспорт | - | 1 экз. |
приведены в разделе 3 Эксплуатация документа «Г иротеодолиты Gyromax AK-2M. Руководство по эксплуатации.
Стандарт предприятия фирмы изготовителя «GeoMess Technik Heger», Германия.
