| Номер в госреестре | 88182-23 |
| Наименование СИ | Комплекс эталонный |
| Обозначение типа СИ | ЭК КВ12 |
| Изготовитель | Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан" (ФБУ "ЦСМ Татарстан"), г. Казань |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс эталонный ЭК КВ12 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.
Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622.
Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в ванну термостата. Время истечения определенного объема жидкости заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением секундомера электронного.
Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.

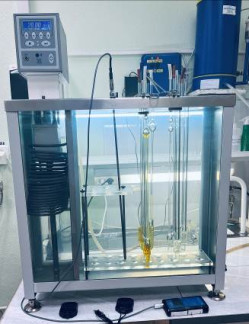

Общий вид комплекса представлен на рисунке 1.
Наименование комплекса - Комплекс эталонный ЭК КВ12, заводской номер 2070 и год изготовления - 2022, приведены в документе 02568928.436614.001РЭ «Комплекс эталонный ЭК КВ12. Руководство по эксплуатации» и на шильдике, расположенном на первом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2).
Знак поверки наносится на свидетельство о поверке (при его оформлении).
Пломбирование комплекса эталонного не предусмотрено.
Таблица 1 - Состав ЭК КВ12
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Комплекс эталонный, в составе: | ЭК КВ 12 | 1 шт. |
| Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 87441-22 | - | 9 шт. |
| Секундомеры электронные, регистрационный номер 40929-09 | СЧЕТ-1М | 2 шт. |
| 1 | 2 | 3 |
| Секундомеры электронные, регистрационный номер 44154-16 | Интеграл С-01 | 3 шт. |
| Секундомеры электронные с таймерным выходом, регистрационный номер 65349-16 | СТЦ-2М | 2 шт. |
| Термометр сопротивления платиновый вибропрочный эталонный ПТСВ, регистрационный номер 32777-06 | ПТСВ-1-2 | 1 шт. |
| Термометр лабораторный электронный, регистрационный номер 69551-17 | LTA/СБ-В | 1 шт. |
| Измеритель температуры двухканальный прецизионный МИТ 2, регистрационный номер 46432-11 | МИТ 2.05М | 1 шт. |
| Термостат жидкостный | ВИС-Т-06 | 1 шт. |
| Термостат жидкостный | ВИС-Т-11 серия МАСТЕР | 1 шт. |
| Вспомогательное оборудование | - | 1 комп. |
Примечания:
1. Допускается замена вискозиметров стеклянных капиллярных эталонных, секундомеров электронных, термометра лабораторного электронного, термометра сопротивления платинового вибропрочного эталонного и измерителя температуры двухканального прецизионного на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у средств измерений, перечисленных в таблице, при условии, что владелец ЭК КВ12 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ12 как их неотъемлемая часть.
2. Допускается замена термостатов на аналогичные с метрологическими характеристиками не хуже, чем у термостатов, указанных в таблице, при условии, что владелец ЭК КВ12 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ12 как их неотъемлемая часть.
Рисунок 2 - Маркировка комплекса
Метрологические и основные технические характеристики представлены в таблицах 2 и 3.
комплекса
Таблица 2 - Метрологические характеристики комплекса
| Наименование характеристики | Значение |
| Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 15,00 °С до 100,00 °С, мм2/с | от 0,4 до 34000,0 |
| Поддиапазоны измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 15,00 °С до 100,00 °С, мм2/с | от 0,4 до 1000,0 включ., св. 1000,0 до 20000,0 включ., св. 20000,0 до 34000,0 |
| Границы доверительной относительной погрешности, %, не более: в поддиапазоне значений кинематической вязкости от 0,4 до 1000,0 мм2/с включ. св. 1000,0 до 20000,0 мм2/с включ. св. 20000,0 до 34000,0 мм2/с | ±0,15 ±0,20 ±0,25 |
Таблица 3 - Основные технические характеристики комплекса
| Наименование характеристики | Значение |
| Условия эксплуатации комплекса: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +18 до +22 от 30 до 80 от 84,0 до 106,7 |
| Средний срок службы, лет Средняя наработка до отказа, ч, не более | 24 30000 |
Знак утверждения типа наносится
на титульный лист руководства по эксплуатации 02568928.436614.001РЭ типографическим способом.
Таблица 4 - Комплектность ЭК КВ12_
| Наименование | Обозначение | Количество |
| Комплекс эталонный | ЭК КВ 12 | 1 шт. |
| Комплекс эталонный ЭК КВ12. Руководство по эксплуатации | 02568928.436614.001РЭ | 1 экз. |
приведены в п. 2 документа 02568928.436614.001РЭ «Комплекс эталонный ЭК КВ12. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
