| Номер в госреестре | 88190-23 |
| Наименование СИ | Преобразователи напряжения |
| Обозначение типа СИ | I-TOR |
| Изготовитель | Общество с ограниченной ответственностью "АЙ-ТОР" (ООО "АЙ-ТОР"), г. Екатеринбург |
| Год регистрации | 2023 |
| Срок свидетельства | 07.02.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи напряжения I-TOR (далее - преобразователи) предназначены для масштабных преобразований напряжения в сетях переменного тока промышленной частоты с номинальным напряжением 6 или 10 кВ до значений, пригодных для измерений низковольтными приборами защиты и автоматики.
Принцип действия преобразователей основан на методе емкостного деления напряжения.
Преобразователи состоят из делителя напряжения, помещенного в литой корпус. Преобразователи являются однофазными. Корпус преобразователей выполнен из полимерной изоляции. На корпусе расположены резьбовые выводы для подключения цепи высокого напряжения и вывода низкого напряжения.
На боковой части преобразователи имеют табличку с техническими данными, на которой напечатан заводской номер в виде цифровых обозначений, однозначно идентифицирующих данный экземпляр.
Преобразователи изготавливаются в следующих модификациях, которые отличаются номинальным значением преобразуемого напряжения: I-TOR-6-U-1-VS У2 и I-T0R-10-U-1-VS У2.
Структура обозначения модификаций:
I-TOR - ХХ - U-1 - VS У2
Климатическое исполнение и категория размещения по ГОСТ 15150
Преобразователь напряжения Обозначение вида исполнения (опорное)
Класс напряжения 6 или 10 кВ
Обозначение изготовителя
Преобразователи выполнены в виде опорных изоляторов с оребрением для увеличения длины пути утечки.
Рабочее положение преобразователей в пространстве - любое.
Нанесение знака поверки на преобразователи не предусмотрено.

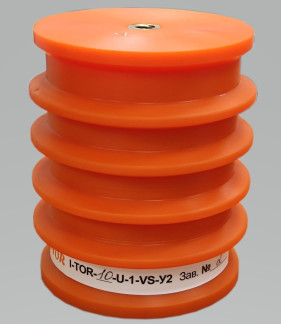

Общий вид средства измерений, места нанесения заводского номера (А) и знак утверждения типа (В) приведено на рисунке 1.
Рисунок 1 - Общий вид средства измерений и обозначение места нанесения заводского
номера (А) и знак утверждения типа (В)
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения первичного напряжения переменного тока ином1, кВ | 6/V3 или 10/V3 |
| Диапазон значений первичного напряжения переменного тока, кВ | от 0,8ином1 до 1 ,2^ином1 |
| Номинальное значение напряжения вторичной обмотки, В | 100/V3 |
| Класс точности вторичной обмотки по ГОСТ 1983-2015 | 0,5 |
| Диапазон входных сопротивлений приборов измерения, подключаемых к преобразователям, МОм | от 9,5 до 10,5 |
| Диапазон входных емкостей приборов измерения, подключаемых к преобразователям, пФ | от 50 до 100 |
| Номинальная частота переменного тока, Г ц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (Высота х Максимальный диаметр), мм, не более | 125 х 105 |
| Масса, кг, не более | 1,1 |
| Условия эксплуатации У2 по ГОСТ 15150-69 в диапазоне температур, оС | от -40 до +50 |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее | 25 220000 |
наносится на информационную табличку методом флексографической печати и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Преобразователь напряжения I-TOR | МЦАВ.411529.015 | 1 |
| Паспорт | МЦАВ.15.00.00.00 ПС | 1 |
| Руководство по эксплуатации | МЦАВ.15.00.00.00 РЭ | 1 на 3 преобразователя |
приведены в разделе 2 документа МЦАВ.15.00.00.00 РЭ.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Государственная поверочная схема, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3453. «Государственный первичный специальный эталон и государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/>/3 до 750/л/3кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
МЦАВ.411529.015 ТУ Преобразователи напряжения I-TOR. Технические условия.
