| Номер в госреестре | 88194-23 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | VEGA |
| Изготовитель | BEIJING SANDING OPTIC-ELECTRIC INSTRUMENT CO. LTD, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 07.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометры электронные VEGA (далее - тахеометры) предназначены для измерений расстояний, горизонтальных и вертикальных углов.
Принцип действия тахеометров заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать в следующих режимах: отражательный режим, отражательный режим на отражающую пленку и диффузный режим.
Конструктивно тахеометры электронные VEGA выполнены единым блоком. На передней панели тахеометров расположены клавиши включения и выключения тахеометра, управления измерением, изменения настроек. На боковых панелях расположены аккумуляторный отсек, слот для подключения карты памяти формата SD объёмом до 32 Гбайт, USB-порт для подключения к ПК, наводящие и закрепительные винты для ручного наведения на цель.
Результаты измерений записываются во внутреннюю память тахеометра, или карту памяти формата SD, выводятся на дисплей тахеометра и могут быть переданы на внешние устройства.
Тахеометры электронные VEGA выпускаются в трех модификациях: NX61, NX62, NX62 R2, которые отличаются друг от друга метрологическими характеристиками.
Заводской номер в буквенно-числовом формате указывается методом печати на маркировочной табличке, расположенной на корпусе тахеометра.
Нанесение знака поверки на средство измерений не предусмотрено.

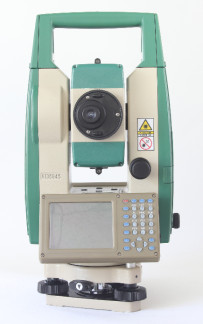

Рисунок 1 - Общий вид тахеометров
Общий вид тахеометров представлен на рисунке 1.
Пломбирование не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Тахеометры электронные VEGA имеют метрологически значимое программное обеспечение ПО «WinMG», устанавливаемое на тахеометр.
С помощью указанного программного обеспечения осуществляется взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 -2014.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WinMG |
| Номер версии (идентификационный номер ПО), не ниже | 14.08.24 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | NX61 | NX62 | NX62 R2 |
| Диапазон измерений: - углов, ° - расстояний, м, не менее: - с призменным отражателем - с пленочным отражателем^ - без отражателя2) | от 0 до 360 от 1,5 до 3500,0 от 1,3 до 1000,0 от 0,2 до 1000,0 | от 0 до 360 от 1,5 до 3500,0 от 1,3 до 1000,0 от 0,2 до 1000,0 | от 0 до 360 от 1,5 до 3500,0 от 1,3 до 1000,0 от 0,2 до 2000,0 |
| Пределы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), " | ±2 | ±4 | ±4 |
| Допускаемая средняя квадратическая погрешность измерений углов, '' | 1 | 2 | 2 |
| Пределы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - с призменным отражателем - с пленочным отражателем1) - без отражателя2) | ±2-(1+1-10"6-D) ±2-(2+2-10"6-d) ±2-(3+2-10"6-d) | ±2-(2+2-10"6-D) ±2-(2+2-10"6-d) ±2-(3+2-10"6-d) | ±2-(2+2-10"6-D) ±2-(2+2-10"6-d) ±2^3+2T0^d) |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - с призменным отражателем - с пленочным отражателем1) - без отражателя2) | 1+1 • 10"6^D 2+2-10"6-D 3+2-10"6-D | 2+2-10"6-D 2+2-10"6-D 3+2-10"6-D | 2+2T0"^D 2+2T0"^D 3+2T0"^D |
| 1) - измерения на отражающую плёнку (90*90) мм; 2) - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 90%; Примечание D - измеряемое расстояние, мм. | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Модификация | NX61 NX62 NX62 R2 |
| У величение зрительной трубы, крат, не менее | 30 |
| Диаметр входного зрачка, мм, не менее | 45 |
| Угловое поле зрения зрительной трубы, ', не менее | 90 |
| Наименьшее расстояние визирования, м, не более | 1,2 |
| Диапазон компенсации компенсатора, ', не менее | от -6 до +6 |
| Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, " | ±1 |
| Дискретность отсчитывания измерений: - углов, " - расстояний, мм | 1 1 |
| Наименование характеристики | Значение |
| Источник электропитания - напряжение, В - ёмкость, А/ч | Внутренний аккумулятор 7,4 3,1 |
| Диапазон рабочих температур, °С | от -20 до +50 |
| Габаритные размеры (ДхШхВ), мм, не более | 200x205x365 |
| Масса, кг, не более | 6,5 |
наносится печатным способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тахеометр электронный VEGA | - | 1 шт. |
| Аккумуляторная батарея | - | 2 шт. |
| Кабель питания | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Салфетка для протирки оптики | - | 1 шт. |
| Кабель mini USB - USB | - | 1 шт. |
| Транспортировочный футляр | - | 1 шт. |
| Плечевой ремень для футляра | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 6 «Базовая съемка» «Тахеометры электронные VEGA. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482;
Государственная поверочная схема для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
«Стандарт предприятия. Тахеометры электронные VEGA. Модификации NX61, NX62, NX62 R2», BEIJING SANDING OPTIC-ELECTRIC INSTRUMENT CO. LTD, Китай.
