| Номер в госреестре | 88215-23 |
| Наименование СИ | Установки магнитоизмерительные |
| Обозначение типа СИ | ЕВА |
| Изготовитель | Dr. Brockhaus Messtechnik GmbH & Co. KG, Германия |
| Год регистрации | 2023 |
| Срок свидетельства | 13.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки магнитоизмерительные ЕВА (далее - установка) предназначены для непрерывного бесконтактного измерения удельной мощности магнитных потерь на полосе электротехнической стали.
Принцип действия установок заключается в создании в первичной (намагничивающей) обмотке переменного магнитного поля заданной частоты, амплитуда которого измеряется системой тангенциальных катушек поля. Изменение магнитного поля (Н) приводит к созданию во вторичной (измерительной) обмотке магнитного потока, пропорционального амплитуде магнитной индукции (В) в полосе электротехнической стали. Напряжение с катушек поля и вторичной обмотки соленоида подается на аналоговые Н-вход и В-вход установок и переводится в цифровой формат. Параллельное получение значений В и Н двумя отдельными системами сбора данных гарантирует одновременное измерение и исключает фазовый сдвиг сигналов, что обеспечивает корректный расчет удельной мощности магнитных потерь. Установки обеспечивают непрерывный контроль значений амплитуды магнитной индукции, измерение удельной мощности магнитных потерь и регистрацию магнитных характеристик полосы электротехнической стали в производственных линиях.
Установки состоят из измерительного датчика и распределительного щита.
Измерительный датчик представляет собой систему с двойным ярмом и соленоидом, включающим в себя первичную (намагничивающую) и вторичную (измерительную) обмотки и тангенциальные катушки поля, охватывающие полосу для бесконтактного измерения.
В состав распределительного щита входят усилитель мощности, обеспечивающий режим синусоидального изменения индукции, и панель оператора с монитором и клавиатурой, используемая для управления измерительным процессом, расчетов, отображения и хранения результатов измерений.
Корпус измерительного датчика и распределительного щита установок изготавливают из нержавеющей стали, окрашиваемой в цвета, которые определяет изготовитель.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения наносится на таблички (шильд), установленные на тыльной стороне распределительного щита и тыльной стороне измерительного датчика, методом лазерной гравировки.

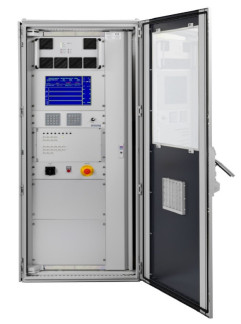

Общий вид установки и место нанесения заводского номера представлены на рисунке 1.
Рисунок 1 - Общий вид установки и место нанесения заводского номера, а - распределительный щит, б - измерительный датчик.
Пломбирование установки не предусмотрено.
Программное обеспечение представляет собой прикладную программу на базе Windows. Все элементы программы могут быть активированы либо вводом команды через клавиатуру, либо с помощью мыши. Персональный компьютер принимает данные измерений для их архивирования и обработки. Результаты измерений непрерывно запоминаются. Они могут быть отображены в виде графиков или таблиц и при необходимости распечатаны. Программное обеспечение непрерывно принимает данные и отображает их в режиме онлайн в виде графика, а также в численном виде как результат измерений. ПО не оказывает влияния на метрологические характеристики установки.
Для предотвращения несанкционированного доступа к данным большинство функций программы защищены паролем, поэтому открыть их могут только лица, имеющие на это разрешение. После трех ложных попыток ввода пароля окно закрывается.
Уровень защиты ПО установки от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EBA Expert |
| Номер версии (идентификационный номер) ПО | не ниже 3.1.1 |
| Цифровой идентификатор ПО | — |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний удельной мощности магнитных потерь, Вт/кг | от 0 до 20,0 |
| Диапазон измерений удельной мощности магнитных потерь, Вт/кг | от 0,1 до 5,0 |
| Пределы допускаемой относительной погрешности измерений удельной мощности магнитных потерь, % | ± 15,0 |
| Диапазон показаний амплитуды магнитной индукции, Тл | от 0 до 2,0 |
| Диапазон задаваемых значений амплитуды напряженности магнитного поля, А/м | от 50 до 5000 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Частота перемагничивания, Г ц | 50 |
| Коэффициент формы кривой напряжения | 1,11 ± 0,01 |
| Характеристики измеряемой полосы электротехнической стали: - толщина, мм | от 0,23 до 1,0 |
| - ширина, мм | от 600 до 1350 |
| - максимальная скорость, м/мин | 300 |
| - боковое смещение, мм | ± 100 |
| - высота скачка, мм | ± 10 |
| - температуры, оС, не более | 100 |
| - плотность, г/см3 | от 7,6 до 7,9 |
| Габаритные размеры распределительного щита, мм, не более - высота | 2100 |
| - ширина | 800 |
| - длина | 800 |
| Габаритные размеры измерительного датчика, мм, не более - высота | 308 |
| - ширина | 750 |
| - длина | 2136 |
| Масса, кг, не более - распределительный щит | 250 |
| - измерительный датчик | 1600 |
| Параметры электрического питания: - напряжение переменного тока, В | 3 х 380 В ± 10 % |
| - частота переменного тока, Г ц | 50 ± 5 |
| Условия эксплуатации: - температура окружающей среды, °С | от 15 до 35 |
| - относительная влажность, %, не более | 95 (без конденсации) |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка магнитоизмерительная | ЕВА | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 12 «Программное обеспечение» документа «Установка магнитоизмерительная ЕВА. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2816 «Об утверждении Государственной поверочной схемы для средств измерений мощности магнитных потерь магнитомягких материалов и магнитных характеристик магнитотвердых материалов»;
Стандарт предприятия Dr. Brockhaus Messtechnik GmbH & Co. KG, Германия.
