| Номер в госреестре | 88218-23 |
| Наименование СИ | Датчики давления и температуры |
| Обозначение типа СИ | ЮГИШ.406239.097 |
| Изготовитель | Акционерное общество "Научно-производственное объединение автоматики имени академика Н.А. Семихатова" (АО "НПО автоматики"), г. Екатеринбург |
| Год регистрации | 2023 |
| Срок свидетельства | 13.02.2028 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления и температуры ЮГИШ.406239.097 (далее - датчики) предназначены для измерений абсолютного давления и температуры пластового флюида контактным способом при врезании в эксплуатационную линию систем подводной добычи, в том числе при долговременном мониторинге параметров процесса подводной добычи.
Принцип действия кварцевого сенсора давления заключается в измерении резонансной частоты кварцевого резонатора, являющейся функцией воздействующего на резонатор давления. Функция преобразования является температурно-зависимой. Для корректировки температурной зависимости используются результаты измерения температуры, полученные с помощью второго кварцевого резонатора, резонансная частота которого является функцией температуры.
Измерение температуры флюида осуществляется путем измерения резонансной частоты термочувствительного резонатора, являющейся функцией воздействующего на резонатор температуры.
Измерение резонансных частот производится методом подсчета количества импульсов частот давления и температуры за заданное количество импульсов опорного генератора. Период интегрирования импульсов не менее 500 мс.
Резервный канал реализован с помощью тензопреобразователя давления и платинового термосопротивления.
Принцип действия заключается в измерении выходного напряжения тензопреобразователя давления, которое зависит от давления, приложенного к мембране преобразователя. Функция преобразования является температурно-зависимой. Для корректировки температурной зависимости используются результаты измерения температуры, полученные с помощью платинового термосопротивления, установленного в непосредственной близости от тензопреобразователя.
Измерение температуры флюида осуществляется с помощью платинового термосопротивления, которое установлено на конце зонда датчика.
Цифровые значения измеренных резонансных частот и напряжений преобразуются в именованные величины - давления и температуру с использованием индивидуальных статических характеристик в виде степенных полиномов, коэффициенты которых определены изготовителем и указаны в паспорте каждого датчика.
Работа с настройками и параметрами датчика осуществляется согласно инструкции ЮГИШ.406239.097 И. Связь датчика с подводным модулем управления осуществляется по протоколу CANOpen CiA-443.
Конструктивно датчики состоят из герметичного корпуса, предназначенного для монтажа болтовым фланцевым соединением 6ВХ по стандарту API 6A (диаметр условного прохода 2 V16 дюйма, кольцевое уплотнение металл-металл типа ВХ-152) в эксплуатационную линию оборудования системы подводной добычи.
Заводской номер в виде цифрового кода наносится металлическую табличку методом лазерной гравировки на корпусе датчика.
Нанесение знака поверки на датчики не предусмотрено. Пломбирование датчиков не предусмотрено.

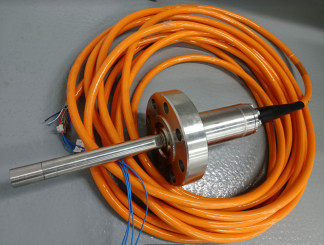

Рисунок 1 - Общий вид датчиков
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений абсолютного давления, МПа | от 0 до 69 |
| Пределы допускаемой приведенной к верхнему пределу измерений абсолютного давления погрешности, % | ±0,061} ±(0,06+(0,15t))2) 3) |
| Диапазон измерений температуры, °С | от -30 до +121 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,2 |
| Примечания: 1) В течение одного года с момента выпуска датчика из производства; 2) Начиная со второго года с момента выпуска датчика из производства; 3) t - время с момента выпуска преобразователя из производства, лет. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходной цифровой сигнал | DB9F (по протоколу CANOpen CiA-443) |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, % | от -2 до +35 100 (полное погружение в морскую воду) |
| Габаритные размеры (диаметрхдлина) без учета кабеля, мм, не более | 222x765 |
| Масса с учетом кабеля, кг, не более: | 34 |
| Средняя наработка на отказ, ч | 250000 |
| Срок службы, лет, не менее | 30 |
наносится на титульные листы эксплуатационной документации типографским способом Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчиков давления и температуры | ЮГИШ.406239.097 | 1 шт. |
| Формуляр | ЮГИШ.406239.097 ФО | 1 экз. |
| Руководство по эксплуатации | ЮГИШ.406239.097 РЭ | 1 экз. |
приведены в разделе 3.3 документа ЮГИШ.406239.097 РЭ «Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне Г10'1 - 1107 Па»;
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
