| Номер в госреестре | 88219-23 |
| Наименование СИ | Генератор электромагнитного поля эталонный |
| Обозначение типа СИ | ЭМП-2 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственная компания "Эталон-Тест" (ООО НПК "Эталон-Тест"), г. Москва, г. Зеленоград |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Г енератор электромагнитного поля эталонный ЭМП-2 (далее — ЭМП-2) предназначен для возбуждения переменного синусоидального однородного электромагнитного поля (далее — ЭМП) с известными значениями напряженности электрического поля (далее — НЭП) в диапазоне частот от 100 Гц до 1000 МГ ц и напряженности магнитного поля (далее — НМП) в диапазоне частот от 100 Гц до 30 МГц.
Воспроизводимыми физическими величинами являются среднее квадратическое значение (далее — СКЗ) модуля вектора НЭП (В-м-1) и СКЗ модуля вектора НМП (А-м-1).
Принцип действия ЭМП-2 основан на возбуждении бегущей электромагнитной волны с известными значениями НЭП и НМП в полеобразующем устройстве.
Конструктивно ЭМП-2 состоит из преобразователя напряжение-ЭМП на базе открытой шестипроводной линии передачи ПЛ6-2 (далее — ПЛ6-2) с коническими переходами, согласующих устройств СУ-1, СУ-2 и СУ-3, комплекта соединительных кабелей и комплекта вспомогательного оборудования.
В рабочей зоне ПЛ6-2 воспроизводится однородное линейно поляризованное переменное электромагнитное поле с известными значениями НЭП и НМП, близкое по структуре к плоской электромагнитной волне.
Питание ПЛ6-2 осуществляется с помощью задающих генераторов переменного напряжения из комплекта вспомогательного оборудования.
В зависимости от рабочей частоты на вход ПЛ6-2 устанавливается одно из трех согласующих устройств — СУ-1, СУ-2 или СУ-3, обеспечивающих возбуждение в проводниках ПЛ6-2 противофазных токов. СУ-1 выполнено в виде резистивного делителя напряжения, имеющего симметричный вход со средней точкой и номинальное входное сопротивление 50 Ом с учетом сопротивления линии ПЛ6-2. СУ-2 и СУ-3 — это повышающие симметрирующие трансформаторы, обеспечивающие согласование линии ПЛ6-2 с коаксиальным 50-омным трактом.
Величина СКЗ НЭП и НМП в центре рабочей зоны ПЛ6-2 определяется косвенно по вольтметру, с учётом рабочей частоты, и задаётся как произведение значения напряжения на входе соответствующего согласующего устройства на коэффициент калибровки ЭМП-2 по НЭП или НМП.
При работе с ЭМП-2, с помощью устройства для ориентирования и фиксации антенн, расположенного на одной из сторон ПЛ6-2, калибруемые (поверяемые) измерительные преобразователи устанавливаются в центр рабочей зоны ПЛ6-2.
Максимальные размеры калибруемых, поверяемых антенн: сферической формы — до 150 мм; рамочных — до 250 мм; дипольных и ферритовых — до 250 мм.

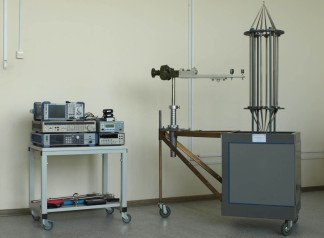

Общий вид ЭМП-2 представлен на рисунке 1.
Места нанесения знака утверждения типа и знака поверки представлены на рисунке 2.
Знак утверждения типа наносится в левом верхнем углу наклейки-шильдика, нанесенной на боковую часть ПЛ6-2. Знак поверки в виде наклейки с изображением знака поверки может наноситься поверх наклейки-шильдика на свободном от надписей пространстве. Заводской номер, состоящий из трех арабских цифр, указывается в центре наклейки-шильдика в месте, указанном на рисунке 2.
Схема пломбирования ЭМП-2 от несанкционированного доступа представлена на рисунке 3. Пломбировка выполнена в виде наклейки, сохраняющей следы несанкционированного вскрытия.
1 — преобразователь напряжение-ЭМП ПЛ6-2;
2 — комплект вспомогательного оборудования;
3 — наклейка.
1 — место нанесения знака утверждения типа;
2 — место нанесения заводского номера генератора;
3 — место нанесения знака поверки.
Рисунок 2 — Общий вид наклейки на ЭМП-2 с указанием мест нанесения знака утверждения типа, знака поверки и заводского номера
Таблица 1 — Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот воспроизведения НЭП, МГ ц | от 0,0001 до 1000 включ. |
| Диапазон частот воспроизведения НМП, МГ ц | от 0,0001 до 30 включ. |
| Диапазон воспроизведения НЭП на частотах, В-м-1: - от 100 Гц до 100 кГц включ. - св. 100 кГц до 30 МГц включ. - св. 30 до 1000 МГц включ. | от 0,5 до 30 включ. от 0,3 до 8 включ. от 0,3 до 1,5 включ. |
| Пределы допускаемой относительной погрешности воспроизведения НЭП на частотах, %: - от 100 Гц до 30 МГц включ. - св. 30 до 1000 МГц включ. | ±10 ±12 |
| Диапазон воспроизведения НМП на частотах, мА-м-1: - от 100 Гц до 100 кГц включ. - св. 100 кГц до 30 МГц включ. | от 1 до 80 включ. от 1 до 20 включ. |
| Пределы допускаемой относительной погрешности воспроизведения НМП на частотах, %: - от 100 Гц до 30 МГц включ. | ±10 |
Таблица 2 — Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры ПЛ6-2, мм, не более: длина ширина высота | 1210 570 1880 |
| Масса ПЛ6-2, кг, не более | 60 |
| Рабочие условия применения: - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность окружающего воздуха, % - напряжение питающей сети, В - частота питающей сети, Г ц | от +15 до +25 от 84,0 до 106,0 (от 630 до 795) от 30 до 75 от 209 до 231 от 49,5 до 50,5 |
| Время непрерывной работы в рабочих условиях применения, ч, не менее | 8 |
наносится на титульные листы документов ЭМП-2.0042.21 РЭ «Генератор электромагнитного поля эталонный ЭМП-2. Руководство по эксплуатации» и ЭМП-2.0042.21 ФО «Генератор электромагнитного поля эталонный ЭМП-2. Формуляр» типографским способом и на наклейку, расположенную на боковой части ПЛ6-2, типографским способом.
Таблица 3 — Комплектность ЭМП-2
| Наименование | Обозначение | Количество |
| Генератор электромагнитного поля ЭМП-2, зав. № 001, | 1 шт. | |
| в составе: | ||
| - преобразователь напряжение-ЭМП на базе шести- | 1 шт. | |
| проводной линии ПЛ6-2 | ||
| - согласующее устройство СУ-1 | — | 1 шт. |
| - согласующее устройство СУ-2 | — | 1 шт. |
| - согласующее устройство СУ-3 | — | 1 шт. |
| Комплект соединительных кабелей | — | 1 шт. |
| Комплект вспомогательного оборудования | — | 1 шт. |
| Руководство по эксплуатации | ЭМП-2.0042.21 РЭ | 1 экз. |
| Формуляр | ЭМП-2.0042.21 ФО | 1 экз. |
Перечень вспомогательного оборудования, используемого при работе с ЭМП-2, приведен в таблице 4.
Допускается использовать аналогичное вспомогательное оборудование вместо указанного в таблице 4, при условии удовлетворения требуемым характеристикам.
Генераторы сигналов и вольтметры из комплекта вспомогательного оборудования должны быть зарегистрированы в Федеральном информационном фонде по обеспечению единства измерений и поверены.
Таблица 4 — Состав вспомогательного оборудования
| Наименование, тип СИ или вспомогательного средства (требуемые характеристики) | Рекомендуемый тип | Количество | Назначение |
| Генератор сигналов с симметричным выходом (диапазон частот: от 100 Гц до 100 кГц, выходное напряжение на нагрузке 50 Ом: от 50 мВ до 10 В) | Stanford Research Systems DS360 | 1 шт. | Задающий генератор переменного напряжения с частотой от 100 Гц до 100 кГц |
| Генератор сигналов (диапазон частот: от 100 кГц до 1 ГГц, выходное напряжение на нагрузке 50 Ом: от 10 мВ до 2,3 В) | Rohde & Schwarz SMA100B с опцией K33 | 1 шт. | Задающий генератор переменного напряжения с частотой от 100 кГц до 1 ГГц |
| Наименование, тип СИ или вспомогательного средства (требуемые характеристики) | Рекомендуемый тип | Количе ство | Назначение |
| Вольтметр цифровой (диапазон частот: от 100 Гц до 100 кГц, диапазон измерений напряжения: от 50 мВ до 10 В) | В7-78/1 | 1 шт. | Контроль входного напряжения СУ-1 на частотах от 100 Гц до 100 кГц |
| Вольтметр высокочастотный (диапазон частот: от 100 кГц до 1 ГГц, диапазон измерений напряжения: от 50 мВ до 10 В) | Boonton 9241 | 1 шт. | Контроль входного напряжения СУ-2 и СУ-3 на частотах от 100 кГц до 1 ГГц |
| Компаратор магнитного поля (диапазон частот: от 100 Гц до 400 кГц, пределы измерений: 0,1-100 мА/м, СКО: не более 1 %) | КМП-105 | 1 шт. | Передача единицы НМП в диапазоне частот от 100 Гц до 400 кГц |
| Компаратор магнитного поля (диапазон частот: от 100 кГц до 30 МГц, пределы измерений: 1-10 мА/м, СКО: не более 1 %) | КМП-205 | 1 шт. | Передача единицы НМП в диапазоне частот от 100 кГц до 30 МГц |
| Компаратор электрического поля (диапазон частот: от 100 Гц до 400 кГц, пределы измерений: 0,001-10 В/м, СКО: не более 1 %) | КЭП-105 | 1 шт. | Передача единицы НЭП в диапазоне частот от 100 Гц до 400 кГц |
| Компаратор электрического поля (диапазон частот: от 100 кГц до 300 МГц, пределы измерений: 0,1-10 В/м, СКО: не более 1 %) | КЭП-205 | 1 шт. | Передача единицы НЭП в диапазоне частот от 100 кГц до 300 МГц |
| Компаратор электрического поля (диапазон частот: от 300 до 1000 МГц, пределы измерений: 0,1-10 В/м, СКО: не более 1 %) | КЭП-305 | 1 шт. | Передача единицы НЭП в диапазоне частот от 300 до 1000 МГц |
приведены в разделах 7 и 8 документа ЭМП-2.0042.21 РЭ «Генератор электромагнитного поля эталонный ЭМП-2. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.564-96 «ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0-20 кГ ц»;
ГОСТ Р 8.805-2012 «ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3469 «Об утверждении Государственной поверочной схемы для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 20.09.2024 |
