Датчик давления мембранно-емкостный Cube CDGsci, 88221-23

Назначение

Датчик давления мембранно-емкостный Cube CDGsci (далее по тексту - датчик) предназначен для измерений абсолютного давления в диапазоне от 1 до 1300 Па при поверке и калибровке средств измерений абсолютного давления различных типов.

Описание

К данному типу средств измерений относится датчик с зав. № 540255789.

Принцип действия датчика основан на использовании зависимости между измеряемым давлением и упругой деформацией мембранно-емкостного чувствительного элемента - тонкой радиально напряженной мембраны.

Конструктивно датчик выполнен в виде компактного невосприимчивого к воздействиям окружающей среды корпуса с размещенной внутри керамической диафрагмой-мембраной и измерительной камерой. При подаче в измерительную камеру давления керамическая диафрагма-мембрана отклоняется. Отклонение измеряется емкостным способом и преобразуется цифровой электроникой в цифровой выходной сигнал.

При сильных вибрациях в вакуумной системе датчик устанавливается с демпфирующим устройством.

Выходной сигнал не зависит от типа газа.

Точное измерение давления достигается за счет нагрева датчика до постоянной температуры 45 °С, что приводит к компенсации изменений условий окружающей среды и уменьшению осаждения продуктов процесса и побочных продуктов в технологических процессах. Встроенная перегородка защищает датчик от покрытия.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер наносится на корпус датчика в виде наклейки.

Пломбирование датчика не предусмотрено.

Общий вид датчика приведен на рисунке 1. Информационная табличка в виде наклейки представлена на рисунке 2.

Программное обеспечение

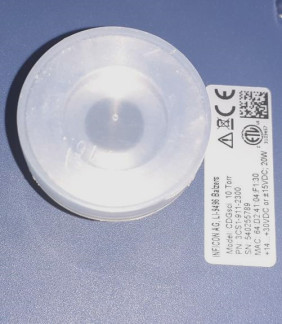

Рисунок 1 - Общий вид датчика давления мембранно-емкостного Cube CDGsci

Датчик функционирует под управлением программного обеспечения (ПО), которое является неотъемлемой его частью. ПО выполняет следующие функции: управление работой датчика; формирование выходных сигналов; обработка, передача и отображение результатов измерений, автоматическая диагностика состояния датчика. Так же ПО обеспечивает интерфейс пользователя, при помощи которого осуществляются такие функции, как выбор единицы измерения, разрядности отображения результатов измерений и другие.

Влияние ПО датчика учтено при нормировании метрологических характеристик.

Уровень защиты ПО от преднамеренных или непреднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа наносится

на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность датчика

Сведения о методах измерений

приведены в документе «Емкостный мембранный датчик Cube CDGsci. Руководство по эксплуатации», раздел 4.

Нормативные документы

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне Г10-1^Г107 Па, утвержденная приказом Росстандарта от 6 декабря 2019 г. № 2900.
