Комплексы для измерения количества газа СГ-ТКР, 88224-23

Назначение

Комплексы для измерения количества газа СГ-ТКР (далее - комплекс) предназначены для измерения объёма неагрессивного, сухого газа (далее - газ), приведенного к стандартным условиям, путем измерения объема при рабочих условиях и автоматической электронной коррекции с учетом измеренной температуры и подстановочных значений коэффициента сжимаемости и абсолютного давления.

Описание

Принцип действия комплекса основан на измерении объема газа при рабочих условиях с помощью счетчика газа, температуры газа с помощью корректора и вычисления корректором объема газа, приведенного к стандартным условиям по ГОСТ 2939-63, на основе измеренных параметров и введённых значений коэффициента сжимаемости и давления, принятых за условнопостоянную величину.

Комплексы состоят из счетчика газа, корректора и коммутационных элементов.

В комплексе используется корректор объёма газа ТК220 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный № 87614-22).

В зависимости от типа применяемого счетчика комплексы имеют три исполнения:

-    СГ-ТКР-Т на базе турбинных счётчиков газа СГ (регистрационный № 14124-14);

-    СГ-ТКР-Р на базе счётчиков газа ротационных РВГ (регистрационный № 87075-22), счётчиков газа ротационных RABO (регистрационный № 54267-13);

-    СГ-ТКР-Д на базе счетчиков газа объемных мембранных ВКР (регистрационный № 86899-22), счетчиков газа объемных диафрагменных ВК (регистрационный № 84689-22), счетчиков газа объемных диафрагменных ВК-G (регистрационный № 60295-15), счетчиков газа диафрагменных ВК^1,6; ВК^2,5; BK-G4; ВК^6; ВК^10; BK-G16; BK-G25 (регистрационный № 36707-08), счетчиков газа диафрагменных ВК^40, ВК^65, ВК^100 (регистрационный № 36706-08).

Корректор объёма газа ТК220 может быть смонтирован удаленно от счетчика.

Информация о рабочем объеме со счетчиков в корректор объёма газа ТК220 передается с помощью импульсного электрического сигнала.

Температура газа измеряется термопреобразователем сопротивления Pt500 (500П) по ГОСТ 6651-2009, входящим в состав корректора объёма газа ТК220 и установленным в потоке газа или на корпусе счетчика.

Комплексы обеспечивают выполнение следующих функций:

-    измерение объема газа при рабочих условиях и температуры газа;

-    вычисление объема газа, приведенного к стандартным условиям;

-    обработку, отображение и хранение измеренной информации и настроечных параметров комплекса;

-    ведение архива потребления газа, нештатных ситуаций и изменения условнопостоянных величин;

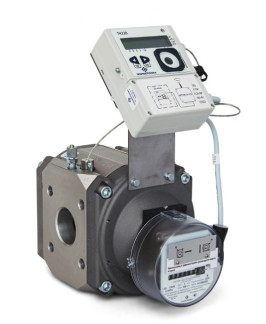

- передачу измеренной и рассчитанной информации по цифровым интерфейсам. Общий вид основных исполнений комплексов представлен на рисунке 1.

Комплекс исполнение    Комплекс исполнение    Комплекс исполнение

СГ-ТКР-Р    СГ-ТКР-Р    СГ-ТКР-Т

Комплекс исполнение СГ-ТКР-Д Рисунок 1 - Общий вид основных исполнений комплексов Структура условного обозначения комплекса:

СГ-ТКР-[1]-[2], где:

СГ-ТКР - наименование комплекса;

[1]    - обозначение применяемого счетчика: турбинный - Т, ротационный - Р, мембранный (диафрагменный) - Д;

[2]    - максимальный измеряемый объемный расход газа при рабочих условиях, определяемый установленным в состав комплекса счетчиком газа согласно его описанию типа, м3/ч.

В комплексах пломбируются:

-    корректор объема газа ТК220 путем пломбирования винта кнопки поверителя с помощью проволоки и свинцовой (пластмассовой) пломбы, а также пломбирования винтов на задней крышке и крышке счетных входов путем нанесения знака поверки на специальную мастику;

-    счетчик газа путем пломбирования крышки счетного механизма счетчика с помощью свинцовой (пластмассовой) пломбы;

-    место присоединения преобразователя температуры с помощью свинцовой (пластмассовой) пломбы;

-    место присоединения датчика импульсов с помощью свинцовой (пластмассовой)

пломбы.

Знак поверки наносится путем давления на пломбы.

Схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2-5.

Монтаж термопреобразователя сопротивления Pt500 (500П) на корпусе счетчика Рисунок 4 - Схема пломбировки от несанкционированного доступа места присоединения преобразователя температуры, обозначение места нанесения знака поверки

Заводской номер в виде арабских цифр наносится методом термопечати, металлографики и/или гравировки на шильдик, расположенный на корпусе корректора объема газа ТК220, входящего в состав комплекса. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 6.

Программное обеспечение

Программное обеспечение (далее - ПО) комплексов встроенное и разделено на метрологически значимую и метрологически незначимую части.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование параметра

Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям, с учетом погрешности измерения температуры, без учета погрешности от принятия давления и коэффициента сжимаемости за условно-постоянные величины, %:

Значение

-    исполнение СГ-ТКР-Д в диапазоне объемных расходов при рабочих условиях от 0,1^ном до Qмакс включ.

±1,7

±3,0

±1,1

±2,2

±1,2

-    исполнение СГ-ТКР-Д в диапазоне объемных расходов при рабочих условиях от Qмин до 0,1^ном

-    исполнение СГ-ТКР-Т, СГ-ТКР-Р со счетчиками исполнения «2У» в диапазоне объемных расходов при рабочих условиях от Qмин до Qмакс

-    исполнение СГ-ТКР-Т, СГ-ТКР-Р в диапазоне объемных расходов при рабочих условиях от Qмин до Qt

-    исполнение Сг-ТКР-Т, СГ-ТКР-Р в диапазоне объемных расходов при рабочих условиях от Qt до Qмакс включ.

* Диапазон измерения объемного расхода комплекса при рабочих условиях определяется типоразмером применяемого счетчика.

Примечание - Приняты следующие обозначения:

Q™ - номинальный объемный расход при рабочих условиях, м3/ч;

Qijaxo - максимальный объемный расход при рабочих условиях, м3/ч;

Q™ - минимальный объемный расход при рабочих условиях, м3/ч;

Qt - значение переходного объемного расхода при рабочих условиях, которое зависит от типа счетчика, м3/ч.

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на шильдик методом термопечати, металлографики и/или гравировки и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в п. 7.11 Руководства по эксплуатации УРГП.407369.007 РЭ.

Нормативные документы

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

УРГП.407369.007 ТУ Комплексы для измерения количества газа СГ-ТКР. Технические

условия.
