| Номер в госреестре | 88228-23 |
| Наименование СИ | Генераторы сигналов векторные |
| Обозначение типа СИ | RFVSG20L |
| Изготовитель | AnaPico AG, Швейцария |
| Год регистрации | 2023 |
| Срок свидетельства | 16.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов векторные RFVSG20L (далее - генераторы) предназначены для формирования смодулированных синусоидальных СВЧ колебаний с нормированным уровнем мощности и частотой выходного сигнала, а также колебаний с цифровой модуляцией.
Конструктивно генераторы выполнены в виде моноблока с возможностью установки в приборную стойку. Управление генераторами осуществляется от персонального компьютера (ПК) через специальное программное обеспечение. Подключение к ПК осуществляется через стандартные интерфейсы связи, которые расположены на задней панели генераторов. Сигнал с установленными характеристиками поступает на выход, имеющий волновое сопротивление 50 Ом, расположенный на передней панели.
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте опорным генератором (ОГ). Генераторы имеют внутренний термостатированный ОГ, а также вход для подключения внешней опорной частоты. Генераторы могут формировать сигнал с цифровой модуляцией.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится на наклейку, расположенную в дальнем левом углу на верхней панели генераторов, типографским способом в виде цифрового-буквенного обозначения.

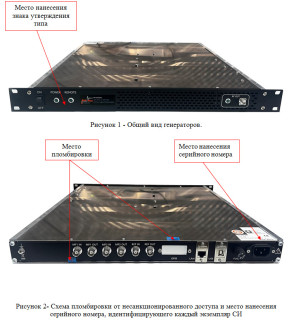

Общий вид генератора и место нанесения знака утверждения типа представлены на рисунке 1. Схема пломбировки от несанкционированного доступа и место нанесения серийного номера представлены на рисунке 2.
Место нанесения знака утверждения типа
| Место | Место нанесения | |
| пломоировки | серииного номера |
Рисунок 2- Схема пломбировки от несанкционированного доступа и место нанесения серийного номера, идентифицирующего каждый экземпляр СИ
Генераторы работают под управлением внешнего персонального компьютера с установленным программным обеспечением (ПО), которое обрабатывает измерительную информацию, выполняет вычисления, обеспечивает отображение результатов измерений и позволяет выполнять управление генераторами.
ПО реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Anapico APVSG GUI |
| Номер версии (идентификационный номер ПО) | не ниже 1.0.17 |
Таблица 2 -Метрологические характеристики
| Наименование характеристики | Значение | |
| Частотные параметры | ||
| Диапазон частот выходного сигнала, Г ц | от 1 • 105 до 21010 | |
| Дискретность установки частоты, Г ц | 0,01 | |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала | ±3 10-8 | |
| Параметры уровня выходного сигнала | ||
| Диапазон установки уровня выходной мощности, дБм | от -90 до +18 | |
| Пределы допускаемой основной абсолютной погрешности установки уровня выходной мощности, дБ | ±1,8 | |
| Параметры спектра выходного сигнала | ||
| Уровень гармонических составляющих, дБ относительно несущей, не более | -30 | |
| Уровень фазового шума при отстройке от несущей 10 кГц и уровне выходного сигнала +10 дБм, на частоте несущей 1 ГГц, дБ относительно несущей в полосе 1 Гц, не более | -140 | |
| Параметры квадратурной модуляции | ||
| Полоса модуляции, МГ ц | 400 | |
| Неравномерность АЧХ в полосе модуляции, дБ, в диапазоне частот | от 0,25 до 10 ГГц включ. | ±1,6 |
| св. 10 до 20 ГГц | ±2,0 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питающей сети, В | от 200 до 240 |
| Номинальные значения частоты питающей сети, Г ц | 50 |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха, % | от +20 до +30 от 30 до 80 |
| Масса, кг, не более | 10 |
| Габаритные размеры (ширинахвысотахглубина), мм | 483х44х510 |
| Время прогрева, мин | 30 |
наносится на переднюю панель генераторов сигналов векторных RFVSG20L в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Г енератор сигналов векторный | RFVSG20L | 1 шт. |
| Сетевой шнур питания | - | 1 шт. |
| Флеш накопитель с ПО | - | 1 шт. |
| Руководство по эксплуатации1) | - | 1 шт. |
| 1) Допускается поставка на флеш накопителе | ||
приведены в разделе 6.9 «Порядок работы с прибором» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Стандарт предприятия изготовителя AnaPico AG.
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
