| Номер в госреестре | 88229-23 |
| Наименование СИ | Счетчики электрической энергии статические трехфазные |
| Обозначение типа СИ | ТР73 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-Производственное Предприятие Техноресурс" (ООО "НПП Техноресурс"), Московская обл., г. Рошаль |
| Год регистрации | 2023 |
| Срок свидетельства | 16.02.2028 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии статические трехфазные ТР73 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии, и мощности в однотарифном и многотарифном режимах в трехфазных трехпроводных и четырехпроводных цепях переменного тока частотой 50 Гц.
Принцип действия счетчиков основан на аналого-цифровом преобразовании входных сигналов тока и напряжения с последующим их перемножением. Для получения количества потребляемой энергии производится вычисление мощности с последующим интегрированием ее значения по времени. Также производится преобразование полученного сигнала в частоту следования импульсов, пропорциональную входной мощности.
Во входной измерительной цепи напряжения счетчиков используется прецизионный делитель напряжения, а во входной измерительной цепи тока - измерительный шунт. Для контроля потребления в цепи нейтрали используется измерительный трансформатор тока.
Счетчики состоят из первичных измерительных преобразователей напряжения и тока, специализированной интегральной схемы измерения, быстродействующего микроконтроллера, обрабатывающего цифровые сигналы для интегрирования измеренных величин, хранения результатов измерений в энергонезависимой памяти, отображения информации на жидкокристаллическом дисплее (далее по тексту - ЖКИ), поддержки часов реального времени и пр.
Счетчики обеспечивают учет потребляемой электроэнергии нарастающим итогом.
Питание электронной схемы счетчика производится от контролируемой сети. Для поддержания хода часов счетчика и сохранности накопленных данных при отсутствии напряжения в контролируемой сети предусмотрена работа счетчика от встроенного литиевого гальванического элемента с напряжением 3 В.
Микропроцессорное исполнение счетчиков делает его программируемым, что позволяет использовать счетчик с набором разнообразных рабочих и сервисных функций: контроля вскрытия крышки счетчика/зажимной платы, температуры, магнитного поля, дифференциального тока, дополнительное реле управления нагрузкой.
Счетчики могут эксплуатироваться автономно или в составе автоматизированной информационно-измерительной системы коммерческого учета электроэнергии (далее по тексту -АИИС КУЭ). Счетчики предназначены для использования в непрерывном круглосуточном режиме.
В состав счетчиков могут входить дополнительные устройства - коммуникационные модули, которые устанавливаются под отдельную крышку с возможностью пломбирования.
Основной постоянный коммуникационный канал счетчиков - RS-485. Сменные блоки связи обеспечивают дополнительные каналы RS-485, PLC, GSM/GPRS, ZigBee, RF, LoRa Wan, NB-IoT, Ethernet. Постоянный и один из сменных коммутационных каналов могут функционировать одновременно.
Счетчики оснащены сигнальными светодиодами (для активной и реактивной энергии), расположенными на его передней панели.
Жидкокристаллический дисплей счетчиков - кодово-символьный.
Оптический порт, расположенный на лицевой панели счетчиков, предназначен для связи со счетчиком во время его обслуживания, для прямого обмена данными, параметризации и обновления прошивки.
Счетчики ведут учет электрической энергии по действующим тарифам (до четырёх) с учетом наличия до двух сезонов, до 30 особых дней, до 16 переключений тарифов в течение суток.
Типы исполнения счетчиков имеют условное обозначение на крышке и в паспорте счетчика конкретной модификации в виде буквенно-цифровой комбинации, определяемой при заказе счетчика. Обозначения модификаций счетчиков и описание функций, соответствующих им, приведены ниже.
Конструкция счетчиков обеспечивает возможность их установки на щитах и панелях.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на информационный щиток счетчика типографским способом в месте, указанном на рисунке 2.
Знак поверки наносится в виде оттиска клейма поверителя на пломбу корпуса счетчиков и (или) на свидетельство о поверке в соответствии с действующим законодательством.
3
X
X
X
X
ТР7
Номинальное напряжение сети:
0 - 57,7 / 100 В
3 - 230 / 400 В
4 - 127 / 220 В
5 - 57,7/100 - 230/400V
Базовый/Номинальный (максимальный) ток:
1 - 5(10)А
2 - 10 (100) А_
Дополнительный коммуникационный модуль:
Р - коммуникационный интерфейс PLC
I - второй коммуникационный интерфейс RS-485 E - коммуникационный интерфейс Ethernet G - коммуникационный модуль GSM/GPRS R - коммуникационный RF-модуль Z - коммуникационный модуль ZigBee L - коммуникационный модуль LoRa N - коммуникационный модуль NB-IoT_
Код функциональности (разделение Счетчиков по функциональности): B - Base, S - Standard, M - Multifunctional
Тип счётчика: 3 - трёхфазный
Серия счётчика

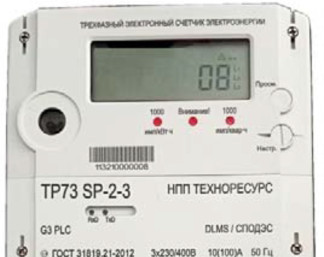

Общий вид счетчиков, обозначение мест нанесения знака утверждения типа, заводского номера, схема пломбировки от несанкционированного доступа представлены на рисунке 2.
Счетчики имеют встроенное программное обеспечение (далее - ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения для счетчиков: | ||
| U-230V; I-100A | U-230V; I-10A | U-57,7V; I-10A | |
| TP73SG-1-3 | TP73SG-1-3 | TP73SG-1-0 | |
| Номер версии (идентификационный номер метрологического ПО) | RUDZY271N 23010[100]1001 | RUDZY271N 2305[10]1001 | RUDZY271N 5775[10]1001 |
| Цифровой идентификатор метрологического ПО | 775A218F | 389B742F | 129C572E |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности - по активной энергии ГОСТ 31819.21-2012 ГОСТ 31819.22-2012 - по реактивной энергии ГОСТ 31819.23-2012 | 1,0 0,5S 1,0 |
| Номинальное напряжение (ином), В | 3x57,7/100; 3x127/220; 3x230/400; 3x57,7/100 3x230/400 |
| Рабочий диапазон напряжений | от 0,7-ином до 1,2-ином |
| Базовый ток (1б), А | 10 |
| Номинальный (1ном) ток, А | 5; 10 |
| Максимальный (1макс) ток, А | 10; 100 |
| Номинальная частота сети, Г ц | 50 |
| Постоянная счетчика по импульсному выходу, имп./(кВт ч) [имп./(кварч)] | 1000/1000; 10000/10000 |
| Стартовый ток (чувствительность), А, не более: - для активной электрической энергии по ГОСТ 31819.21-2012 для счётчиков класса точности 1 непосредственного включения - для активной электрической энергии по ГОСТ 31819.22-2012 для счётчиков класса точности 0,5S включаемых через трансформаторы тока - для реактивной электрической энергии по ГОСТ 31819.23-2012 для счётчиков непосредственного включения класса точности 1 - для реактивной электрической энергии по ГОСТ 31819.23-2012 для счётчиков класса точности 1 включаемых через трансформаторы тока | 0,004- 1б 0,0011ном 0,004 1б 0,002 1ном |
| Пределы основной абсолютной погрешности хода внутренних часов за сутки, с, не более | ±0,5 |
| Пределы дополнительной основной погрешности хода внутренних часов за сутки, с /°С24 ч | ±0,2 |
| Наименование характеристики | Значение |
| 1 | 2 |
| Тарификация: | |
| - количество тарифов | 4 |
| - количество интервалов в сутки | 16 |
| - количество тарифных сезонов | 2 |
| - количество выходных и праздничных дней | 70 |
| - количество суточных таблиц | 8 |
| - количество недельных таблиц | 12 |
| Временные интервалы профиля нагрузки | Настраиваемый, возможные |
| интервалы (мин): 1, 5, 15, 30, 60 | |
| Степень защиты по ГОСТ 14254 | |
| - корпус | IP54 (без всасывания) |
| - зажимная плата | IP30 |
| - съемный модуль | IP54 (без всасывания) |
| Полная мощность, потребляемая цепью | |
| напряжения, BA, не более | |
| - с коммуникационным модулем | 35 |
| - без модуля | 10 |
| Полная мощность, потребляемая цепью тока, | |
| BA, не более | 4 |
| Габаритные размеры, мм, не более | |
| - высота | 285 |
| - ширина | 170 |
| - глубина | 90 |
| Защита от несанкционированного доступа: | |
| - контроль вскрытия корпуса | Есть |
| - контроль вскрытия зажимной платы | Есть |
| - контроль наличия недопустимого внешнего | |
| магнитного поля | Есть |
| - контроль наличия дифференциального тока | Есть |
| - контроль неправильного подключения счетчика | Есть |
| - информационная безопасность | Есть |
| Самодиагностика счетчика | Есть |
| Масса, кг, не более | 1,7 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +70 |
| - относительная влажность, % | от 0 до 85 |
| Средняя наработка до отказа, ч., не менее | 165000 |
| Средний срок службы, лет, не менее | 30 |
наносится на информационную табличку счетчиков методом типографской печати или другим способом, не ухудшающим качество знака и на титульных листах эксплуатационной документации, печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии статический трехфазный ТР73 | - 1) | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | QU 14.138:2020 РЭ | 1 экз. |
| 1) - обозначение изменяется в зависимости от модификации счетчика | ||
указаны в разделе «5. Инструкции по установке Счетчика» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;
ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;
ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1Т0'8 до 100 А в диапазоне частот от 1 • 10-1 до 1106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Технические условия: 4228-002-04676119-2020 ТУ Счетчики электрической энергии статические трехфазные ТР73.
