| Номер в госреестре | 88233-23 |
| Наименование СИ | Расходомеры-счетчики газа ультразвуковые |
| Обозначение типа СИ | ALTOSONIC V12 |
| Изготовитель | "KROHNE Altometer", Нидерланды |
| Год регистрации | 2023 |
| Срок свидетельства | 16.02.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счётчики газа ультразвуковые ALTOSONIC V12 (далее - счетчики) предназначены для измерений объёмного расхода и объёма различных неагрессивных и агрессивных, сухих и влажных газов, в том числе природного и нефтяного газов, транспортируемых по трубопроводам при взаимных расчетах между поставщиком и потребителем, а также при технологических операциях.
Принцип работы счётчиков основан на время-импульсном методе измерений, при котором разность времени прохождения ультразвукового импульса в газе по направлению и против направления движения газа пропорциональна скорости (расходу) потока газа в трубопроводе.
Счетчики работают как при прямом, так и при обратном движении потока измеряемой среды в трубопроводе.
Конструктивно счетчики состоят из первичного преобразователя, в котором установлена серия акустических каналов и одного или двух преобразователей сигналов. Преобразователь сигналов крепится непосредственно на первичный преобразователь.
Первичный преобразователь счетчиков небольших типоразмеров изготавливается из цельной заготовки, поэтому в нём отсутствуют сварные швы. Первичный преобразователь счетчиков больших типоразмеров, как правило, представляет собой сварную конструкцию. При этом, корпус может быть выполнен из цельной заготовки.
При движении газа через счетчик измеряются интервалы времени прохождения ультразвуковых импульсов в акустических каналах. По результатам измерений определяется средняя скорость потока измеряемой среды через поперечное сечение первичного преобразователя счетчика. По средней скорости потока вычисляется расход и объем прошедшего через счетчик газа. Так же вычисляются параметры газового потока, возможно провести самодиагностику.
Счетчики имеют пять версий исполнения:
- ALTOSONIC V12 (стандартное исполнение): счетчик с одним преобразователем сигналов и шестью акустическими каналами/путями (пять измерительных каналов с отражающими дорожками и один диагностический канал).
- ALTOSONIC V12D(DB): счетчик с одним преобразователем сигналов и пятью акустическими измерительными каналами, возможно исполнение с диагностическим акустическим каналом и без (DB).
- ALTOSONIC V12T: счетчик с двумя преобразователями сигналов и первичными преобразователями расхода в одном корпусе.
- ALTOSONIC V12DT: счетчик, являющийся комбинацией V12D и V12T, возможно исполнение с диагностическими акустическими каналами и без них.
- ALTOSONIC V12 Check: счетчик с двумя преобразователями сигналов и шестью
акустическими каналами.

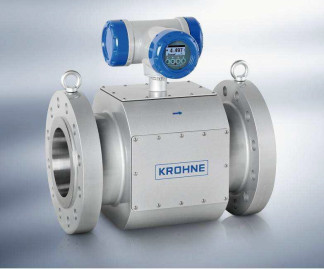

Общий вид счетчика приведен на рисунке 1а и 1б.
Кроме этого, корпус счетчика может быть опломбирован для исключения возможности доступа к внутренним компонентам прибора (Рисунок 3).
Заводской номер указывается на информационной табличке методом лазерной гравировки. Формат нанесения заводского номера - буквенно-цифровой.
является встроенным. Счётчик содержит микропроцессор, который реализует при помощи программного обеспечения, состоящего из различных модулей, алгоритмы контроля работы счётчика и вычисления параметров газового потока.
Конфигурационные параметры защищены от преднамеренных и непреднамеренных изменений системой паролей с разграничением уровней доступа. Все изменения конфигурационных параметров сохраняются в нестираемой памяти. При этом сохраняется старое и новое значение изменяемого параметра, дата и время изменения параметра и идентификатор пользователя сделавшего изменения. Программное обеспечение счетчика вычисляет контрольную сумму файлов, расположенных в его памяти, при этом она зависит от конфигурационных параметров счетчика (диаметра, диапазона, и др.) По результатам первичной поверки (калибровки), вычисленная контрольная сумма записывается в паспорт прибора. Неизменность контрольной суммы при эксплуатации может быть проконтролирована через встроенный ЖК дисплей счетчика. При проведении периодической поверки (калибровки) контрольная сумма может измениться. Новая контрольная сумма указывается в паспорте счетчика.
Идентификационные данные программного обеспечения представлены в таблице 1
Таблица 1 Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | KAFKA |
| KAFKA_V12 | |
| Номер версии (идентификационный номер) ПО | 2.0.0.0 |
| 2.0.0.1 | |
| 2.0.0.2 | |
| 2.0.0.3 | |
| Цифровой идентификатор ПО | D4F94254 |
| F0591D45 | |
| 0EE46EDA | |
| 0x3834247E | |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий», в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| У словный диаметр | от DN100 до DN1200 |
| Диапазон расхода, м3/ч | от 10 до 62000 |
| Пределы допускаемой относительной погрешности измерений объема (объемного расхода) газа при проведении поверки на установке, % | ±0,5 |
| Пределы допускаемой относительной погрешности измерений объема (объемного расхода) газа при проведении первичной поверки на установке и периодической поверке косвенным(имитационным) методом, % | ±0,7 |
| Пределы допускаемой относительной погрешности измерений объема (объемного расхода) газа при проведении первичной поверки косвенным(имитационным) методом, % | ±1,0 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 24±12 |
| Потребляемая мощность, Вт, не более - преобразователь сигналов без диагностической платы - преобразователь сигналов с диагностической платой | 10 17 |
| Входные / выходные сигналы: - частотно - импульсный выход, кГ ц - аналоговый выход (+ HART), мА - интерфейс | до 10 от 4 до 20 RS-485 (Modbus), Ethernet |
| Степень защиты, обеспечиваемая оболочкой (Код IP) по ГОСТ 14254-2015 | IP66/IP67 |
| Условия эксплуатации: - максимальное давление измеряемой среды, МПа - температура измеряемой среды ALTOSONIC V12 с акустическими преобразователями G6.nn, °С - температура измеряемой среды ALTOSONIC V12 с акустическими преобразователями G7.nn, °С - температура окружающей среды, °С | 45 от -40 до +100 от -50 до +175 от -40 до +65 |
| Средний срок службы, лет, не менее | 25 |
| Габаритные размеры и масса | Приведены в эксплуатационной документации |
| Таблица 4 | - Таблица диапазонов расхода | |||
| Qmin | Qmax | |||
| Расширенный минимальный расход (доступно только для Тgas<50 С) | Расширенный | |||
| Стандартный | Стандартный | максимальный | ||
| DN | минимальный | максимальный | расход (доступно | |
| расход | расход | только с сенсорами G7.nn) | ||
| [м3/ч] | [м3/ч] | [м3/ч] | [м3/ч] | |
| 100 | 12 | 10 | 775 | 1010 |
| 150 | 30 | 16 | 1800 | 2280 |
| 200 | 45 | 20 | 3100 | 4000 |
| 250 | 80 | 25 | 4300 | 6000 |
| 300 | 120 | 35 | 6400 | 8200 |
| 350 | 150 | 45 | 8100 | 10500 |
| 400 | 195 | 60 | 10100 | 13000 |
| 450 | 240 | 100 | 12400 | 16000 |
| 500 | 285 | 150 | 14700 | 19000 |
| 600 | 375 | 180 | 19400 | 25000 |
| 650 | 500 | 250 | 21700 | 28000 |
| 700 | 600 | 300 | 24800 | 32000 |
| 750 | 800 | 400 | 27100 | 35000 |
| 800 | 1026 | 440 | 30100 | 38000 |
| 850 | 1160 | 500 | 33100 | 41000 |
| 900 | 1300 | 560 | 36100 | 44000 |
| 950 | 1450 | 630 | 39100 | 47000 |
| 1000 | 1610 | 765 | 42100 | 50000 |
| 1050 | 1770 | 760 | 45100 | 53000 |
| 1100 | 1940 | 840 | 48100 | 56000 |
| 1150 | 2120 | 910 | 51100 | 59000 |
| 1200 | 2310 | 990 | 54100 | 62000 |
Допускается проводить поверку в одном из поддиапазонов. Точностные характеристики при этом не изменяются.
Таблица 5 - Настраиваемые поддиапазоны
| Поддиапазон | Диапазон объемного расхода |
| Поддиапазон № 1 | от Qmin до Qmax |
| Поддиапазон № 2 | от Qmin до 0,9Qmax |
| Поддиапазон № 3 | от Qmin до 0,65Qmax |
| Поддиапазон № 4 | от Qmin до 0,5Qmax |
| Поддиапазон № 5 | от Qmin до 0,3Qmax |
| Поддиапазон № 6 | от 0,05Qmax до 0,9Qmax |
| Поддиапазон № 7 | от 0,05Qmax до 0.65 Qmax |
| Поддиапазон № 8 | от 0,05Qmax до 0,5Qmax |
от 0,05Q max до 0,3Q m
Поддиапазон № 9
наносится на информационную табличку методом лазерной гравировки. Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер-счетчик газа ультразвуковой ALTOSONIC V12 | — | 1 шт. |
| Руководство по эксплуатации | MA ALTOSONIC V12 RUS R05 ru | 1 экз. |
| Паспорт | V12.01001.012 ПС | 1 экз. |
приведены в пп. 9.1 -9.4 «Принцип измерения» Руководства по эксплуатации «Расходомер-счетчик газа ультразвуковой ALTOSONIC V12»
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 11 мая 2022 г. № 1133 №Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расхода газов»;
Техническая документация фирмы изготовителя «KROHNE Altometer», Нидерланды.
