| Номер в госреестре | 88234-23 |
| Наименование СИ | Призмы 8-гранные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | LT Ultra Precision Technologies GmbH, Германия |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Призмы 8-гранные (далее - призмы) предназначены для измерений плоского угла и применения в качестве рабочего эталона 2-го разряда при передаче единицы плоского угла средствам измерений в соответствии с Государственной поверочной схемой для средств измерений плоского угла, утвержденной приказом Росстандарта от 26 ноября 2018 г. № 2482.
К данному типу средств измерений относятся призмы 8-гранные зав. № MD-124612 и зав. № М09-1228.
Призмы представляют собой многозначную угловую меру, изготовленную из алюминия, в основе которой лежит многогранник с 8 боковыми гранями, которые являются измерительными поверхностями, попарно образующими рабочие углы.
Рабочие углы призм заданы между нормалями к измерительным поверхностям призмы в плоскостях измерения.
Призмы установлены и закреплены на юстировочном столике. На верхней поверхности призм нанесены буквенные обозначения граней (A, B, C, D, E, F, G, H) в направлении хода часовой стрелки.

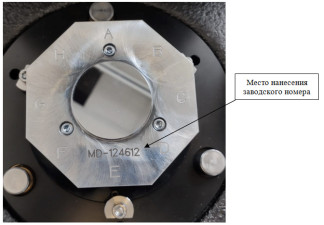

Общий вид призм с указанием места нанесения заводского номера представлен на рисунке 1.
Нанесение знака поверки и знака утверждения типа на призмы не предусмотрено. Заводской номер наносится на верхнюю поверхность призм буквенно-цифровым обозначением способом гравировки. Пломбирование призм не предусмотрено.
Метрологические и основные технические характеристики призм приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения рабочих углов между гранями: - А-В, В-С, С-D, D-E, E-F, F-G, G-H - H-A | 45°7'30" 44°7'30" |
| Допускаемое отклонение рабочих углов от номинальных значений | ±5" |
| Допускаемое отклонение от плоскостности измерительных поверхностей, мкм, не более | 0,13 |
| Допускаемое отклонение от перпендикулярности измерительных поверхностей к базовой поверхности | ±5" |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Зав. № MD-124612 | Зав. № M09-1228 | |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С, | 20±2 | |
| - относительная влажность воздуха, % | 60±20 | |
| Ширина измерительных поверхностей, мм | 41,0±0,4 | |
| Габаритные размеры, мм, не более: | ||
| без юстировочного столика: | ||
| - диаметр, | 104 | 105 |
| - высота | 40 | 41 |
| с юстировочным столиком в футляре: | ||
| - диаметр, | 185 | 201 |
| - высота | 122 | 133 |
| Масса, кг, не более: | ||
| - без юстировочного столика, | 0,9 | 0,9 |
| - с юстировочным столиком | 3,4 | 3,5 |
| Наработка до отказа, ч, не менее | 9000 | |
| Средний срок службы, лет | 10 | |
Знак утверждения типа наносится
на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность призмы
| Наименование | Обозначение | Кол-во |
| Призма 8-гранная | - | 1 шт. |
| Юстировочный столик | - | 1 шт. |
| Транспортировочный футляр | - | 1 шт. |
| Паспорт | - | 1 шт. |
приведены в разделе 5 «Порядок эксплуатации» паспорта.
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482;
Стандарт предприятия LT Ultra Precision Technologies GmbH, Германия.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
