| Номер в госреестре | 88249-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТОЛ 10 |
| Изготовитель | ПО "Уралэлектротяжмаш", г. Свердловск (изготовлены в 1982-1989 гг.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТОЛ 10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока выполнены в виде опорной конструкции, имеют магнитопроводы, первичную и вторичные обмотки, залитые компаундом, который обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для крепления. Выводы вторичных обмоток расположены в нижней части литого блока.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполненная компаундом при заливке трансформаторов в форму.
Конструкция выводов вторичных обмоток для измерений предусматривает возможность пломбирования.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:
- ТОЛ 10 У3 зав. № 9786, 4006, 1689, 1670, 2194, 8469, 8672, 8668, 7434, 7471, 3012, 6902, 8333, 3587, 8499, 8647, 6928, 6895, 4770, 4456, 7358, 7390, 1003, 1007, 8899, 1005, 1165, 3198, 4363, 4425, 21627, 23361, 22854, 22856, 21621, 21607, 21481, 21482, 21600, 21595, 20428, 33883, 5285, 5057, 4796, 10253;
- ТОЛ 10 УТ2.1 зав. № 62354, 76283, 32327, 9209, 32034, 6055;
- ТОЛ 10 02.1 зав. № 43543, 37102, 59282, 59284, 58620, 58589, 40509, 50431, 41790, 60694, 42105, 42716.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

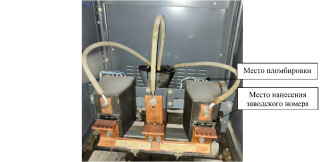

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТОЛ 10 У3
| Наименование характеристики | Значение для заводских номеров | ||
| 2194, 8469, 1165, 3198 | 8672, 8668, 8333, 3587, 8499, 8647, 1003, 1007, 8899, 1005, 21627, 23361, 22854, 22856, 21621, 21607, 21481, 21482, 21600, 21595, 20428 | 3012, 6902, 6928, 6895 | |
| Номинальное напряжение, кВ | 10 | 10 | 10 |
| Номинальный первичный ток Гном, А | 50 | 100 | 150 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 |
| Номинальная частота £юм, Г ц | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 10 | 10 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТОЛ 10 У3
| Наименование характеристики | Значение для заводских номеров | ||||
| 4363, 4425 | 7434, 7471, 7358, 7390 | 33883, 5285, 5057, 4796, 10253 | 9786, 4006, 4770, 4456 | 1689, 1670 | |
| Номинальное напряжение, кВ | 10 | 10 | 10 | 10 | 10 |
| Номинальный первичный ток 11ном, А | 200 | 300 | 400 | 600 | 1500 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 | 5 | 5 |
| Номинальная частота £юм, Г ц | 50 | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 10 | 10 | 10 | 10 |
| Наименование характеристики | Значение для заводских номеров | |
| 62354, 76283, 32034, 6055 | 32327, 9209 | |
| Номинальное напряжение, кВ | 10 | 10 |
| Номинальный первичный ток Гном, А | 300 | 600 |
| Номинальный вторичный ток Ьном, А | 5 | 5 |
| Номинальная частота £юм, Г ц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 10 |
Таблица 1.4 - Метрологические характеристики трансформаторов тока ТОЛ 10 02.1
| Наименование характеристики | Значение для заводских номеров | ||
| 42105, 42716 | 59282, 59284, 58620, 58589 | 43543, 37102, 40509, 50431, 41790, 60694 | |
| Номинальное напряжение, кВ | 10 | 10 | 10 |
| Номинальный первичный ток 11ном, А | 150 | 200 | 300 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 |
| Номинальная частота £юм, Г ц | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 10 | 10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Знак утверждения типа наносится
на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТОЛ 10 | 1 шт. |
| Паспорт | ТОЛ 10 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 49 |
| Поверителей | 5 |
| Актуальность данных | 16.09.2024 |
