Дозаторы весовые автоматические дискретного действия R-DOS, 88258-23

Назначение

Дозаторы весовые автоматические дискретного действия R-DOS (далее — средства измерений) предназначены для измерений массы (дозирования жидких нефтепродуктов).

Описание

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (материала) вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

В зависимости от значения массы в соответствии с предварительно заданной программой осуществляется управление питателем для формирования дозы материала.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через цифровой интерфейс связи.

Терминология и обозначения метрологических характеристик приведены в соответствии с ГОСТ 8.610-2012.

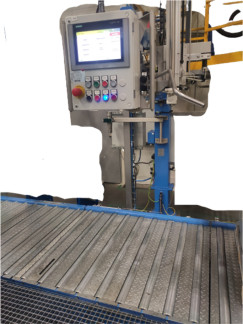

Средство измерений представляет собой автоматический весовой дозатор дискретного действия для дозирования жидких нефтепродуктов, конструктивно состоит из основных частей, указанных далее.

Узел взвешивания представляет собой весы неавтоматического действия, включает в

себя:

-    грузоприемное устройство (далее - ГПУ) в виде платформы, опирающейся на четыре тензорезисторных весоизмерительных датчика (далее - датчики);

-    электронный прибор SIWAREX FTA (изготовитель — «SIEMENS AG», Германия), осуществляющий аналого-цифровое преобразование сигналов датчиков, их обработку и определение измеренного значения массы, управление процессом автоматического дозирования, в том числе устройствами регулирования скорости подачи материала, а также периферийными устройствами, с панелью оператора - SIMATIC HMI (изготовитель — «SIEMENS AG», Германия), оснащенной сенсорным дисплеем, совмещающим функции показывающего устройства и клавиатуры управления средством измерений;

-    питатель: разливочная машина с выдвижным штоком, оборудованным регулировочной и запорной арматурой/

Узел взвешивания встроен в автоматическую линию розлива, которая включает в

себя:

-    роликовый конвейер;

-    устройство закупоривания бочек.

Электронный прибор средства измерений, а также устройства электрического питания и коммутации помещены в электрический шкаф. Показывающее устройство (сенсорный дисплей для отображения результатов взвешивания) органы управления средством измерений размещены на стенке коммутационного шкафа.

К средствам измерений данного типа относятся дозаторы весовые автоматические дискретного действия R-DOS с заводскими номерами: 10-120667-003, 10-120667-010, 10190948-560, 10-190948-460.

Маркировочная табличка средства измерений выполнена в виде наклейки, разрушаемой при снятии, крепится на переднюю часть коммутационного шкафа и содержит следующие основные данные:

-    торговая марка изготовителя или его полное наименование;

-    обозначение типа;

-    заводской (серийный) номер (в виде цифрового обозначения, состоящего из арабских цифр);

-    дата изготовления (месяц-год);

-    диапазон температур;

-    номинальная максимальная доза;

-    номинальная минимальная доза;

-    максимальная нагрузка, Max;

-    минимальная нагрузка, Min;

-    поверочный интервал, e;

-    цена деления шкалы, d;

-    диапазон выборки массы тары.

Схема пломбировки для защиты от несанкционированного доступа представлены на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Переключатель регулировки электронного прибора SIWAREX FTA Пломбировка переключателя разрушаемой наклейкой или свинцовой пломбой

Защитный кожух электрических соединений сигнальных кабелей датчиков Пломбировка кожуха разрушаемой наклейкой

Программное обеспечение

Программное обеспечение средства измерений является встроенным, хранится в энергонезависимом запоминающем устройстве электронного прибора. ПО блока обработки результатов измерений средства измерения защищено от несанкционированного доступа с помощью паролей различного уровня.

Для защиты от несанкционированного доступа к метрологически значимой части программного обеспечения, параметрам регулировки средства измерений, а также измерительной информации, используются:

-    пломбировка электронного прибора;

-    разграничение прав доступа к режимам работы и надстроечнымфункциям средства измерений с помощью пароля.

Уровень защиты программного обеспечения «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения доступны для просмотра в пункте меню «Весы Siwarex. Индикация калибровки»

Таблица 1 — Идентификационные данные ПО

Таблица 2 — Метрологические характеристики

Таблица 3 — Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на переднюю часть коммутационного шкафа, а также на титульный лист эксплуатационной документации способом типографской печати.

Таблица 4 — Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 8 «Принцип действия дозаторов» документа «Руководство по эксплуатации»

Нормативные документы

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

Техническая документация изготовителя.
