| Номер в госреестре | 88259-23 |
| Наименование СИ | Системы видеоизмерительные |
| Обозначение типа СИ | ViEx |
| Изготовитель | Общество с ограниченной ответственностью "Импульс" (ООО "Импульс"), г. Иваново |
| Год регистрации | 2023 |
| Срок свидетельства | 16.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы видеоизмерительные ViEx (далее - системы) предназначены для бесконтактных измерений линейной деформации образцов материалов (металлов, пластмасс, резин, тканей и др.) и линейных перемещений исследуемых объектов.
Принцип действия систем основан на непрерывном определении изменений взаимного расположения установленных оператором контрольных участков изображения объекта. Обработка изображений проводится внешним программным обеспечением, с учетом известных соотношений кратности оптической системы к разрешению видеокамеры, хранящихся в памяти.
Конструктивно системы состоят из одной или нескольких цифровых видеокамер высокого разрешения, размещенных в корпусе, оснащенном системой подстройки направления обзора с лазерными указателями.
Системы выпускаются в базовых модификациях, отличающихся верхними пределами измерений и классами точности.
Схема обозначения модификаций систем:
ViEx _, _,
классы точности: 0,5; 1 или 2 верхние пределы измерений: от 10 до 1000 мм
При совмещении нескольких видеокамер в составе систем, верхние пределы измерений и классы точности разделяются знаком «/».

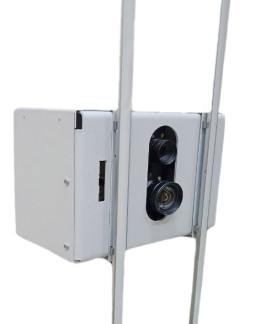

Общий вид систем представлен на рисунке 1.
Г
f
I
Идентификация систем осуществляется визуальным осмотром маркировочной таблички в виде наклейки, расположенной на боковой поверхности корпуса системы.
Заводской номер в числовом формате наносится на маркировочную табличку типографским способом, прикрепленную на корпус системы.
Общий вид маркировочной таблички с указанием мест нанесения знака утверждения типа средства измерений и заводского номера представлен на рисунке 2.
Нанесение знака поверки на системы не предусмотрено.
Пломбировка от несанкционированного доступа не предусмотрена.
Обработка изображений осуществляется внешним программным обеспечением (далее -ПО). Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Программное обеспечение соответствует уровню защиты «Средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные внешнего ПО систем представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ViExTest |
| Номер версии (идентификационный номер) ПО, не ниже | 1.5.0.0 |
| Цифровой идентификатор ПО | отсутствует |
ХЕШ-сумма: F213x121x1198x1123 12
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Класс точности | 0,5 | 1 | 2 |
| Верхний предел измерений в продольном направлении (L), мм | от 10 до 1000 | ||
| Верхний предел измерений в поперечном направлении, мм | 0,6L | ||
| Пределы допускаемой абсолютной погрешности измерений в диапазоне от 0 до 0,02L включ., мкм | ±(0,1L) | ±(0,2-L) | ±(0,4L) |
| Пределы допускаемой относительной погрешности измерений в диапазоне св. 0,02L до L, % | 0,5 | 1 | 2 |
Таблица 3- Основные технические характеристики
| Наименование характеристики | Значение |
| Высота поля обзора, мм, не менее | 1,1-L |
| Ширина поля обзора, мм, не менее | 0,7L |
| Г абаритные размеры, мм, не более | |
| - длина | 350 |
| - ширина | 350 |
| - высота | 250 |
| Масса, кг, не более | 5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +35 |
| - относительная влажность, %, не более | 80 |
наносится на титульный лист паспорта и маркировочную табличку типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система видеоизмерительная ViEx | модификация в соответствии с договором поставки | 1 шт. |
| Комплект соединительных проводов | - | 1 компл. |
| *Программное обеспечение ViExTest | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Инструкция оператора | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| Примечание: * ПО поставляется на CD или USB-flash носителе. | ||
приведены в разделе 4 «Устройство и принцип работы» руководства по эксплуатации.
Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 26.70.22-005-75911452-2022 «Системы видеоизмерительные ViEx. Технические условия».
