| Номер в госреестре | 88264-23 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-12 |
| Изготовитель | Общество с ограниченной ответственностью "Газпромнефть-Восток" (ООО "Газпромнефть-Восток"), г. Томск |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-12,5 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а так же для их приема, хранения и отпуска.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенных уровней, соответствующих объемам, приведенным в градуировочной таблице на резервуар.
Резервуар стальной горизонтальный цилиндрический представляет собой стальную горизонтальную емкость с коническими днищами.
Расположение резервуара- подземное.
Резервуар стальной горизонтальный цилиндрический РГС-12,5 с заводским номером 151256-1. Место расположение резервуара: Томская область, ДНС с УПСВ Арчинское месторождение.
Эскиз резервуара представлен на рисунке 1.

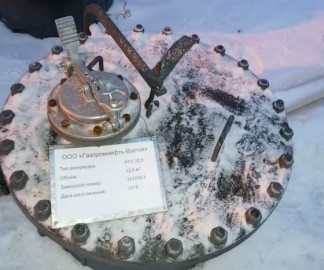

Заводской номер в виде цифрового обозначения, состоящего из семи арабских цифр, нанесен в паспорт и маркировочную табличку резервуара печатным способом и обеспечивает его идентификацию. Маркировочная табличка резервуара представлена на рисунке 2.
Пломбирование резервуара стального горизонтального цилиндрического РГС-12,5 не предусмотрено.
Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочную таблицу.
Рисунок 1 - Эскиз резервуара РГС-12,5
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 12,5 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -45 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта печатным способом.
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-12,5 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический РГС-12,5. Паспорт | — | 1 экз. |
приведены в паспорте (раздел 6 «Заметки по эксплуатации»).
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
