Номер в госреестре | 88276-23 |
Наименование СИ | Приемники - компараторы |
Обозначение типа СИ | ЧК7-56А |
Изготовитель | Акционерное общество "Нижегородское научно-производственное объединение имени М.В. Фрунзе" (АО "ННПО имени М.В. Фрунзе"), г. Нижний Новгород |
Год регистрации | 2023 |
Срок свидетельства | 16.02.2028 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Приемники - компараторы ЧК7-56А (далее - ЧК7-56А) предназначены для измерения отклонения частоты высокостабильных кварцевых или квантовых генераторов по отношению к частоте сигналов времени, передаваемых ГНСС ГЛОНАСС и GPS, а также для использования в качестве источника сигналов высокостабильной частоты и шкалы времени, синхронизируемых по сигналам ГНСС ГЛОНАСС и GPS.
Принцип действия ЧК7-56А основан на измерении приращения (набега) разности фаз во временной области сигналов собственной шкалы времени (далее - ШВ), формируемой из опорной частоты встроенного генератора (далее - ОГ) или внешнего генератора (далее - ВГ), и ШВ, формируемой ЧК7-56 по результатам приема и обработки сигналов ГНСС ГЛО-НАСС/GPS. Данные сравнения ШВ используются для определения относительной погрешности по частоте внешнего ВГ или встроенного ОГ в подрежиме «ПРИЕМНИК-КОМПАРАТОР» или автоматической синхронизации частоты и ШВ встроенного ОГ в подрежиме «СТАНДАРТ ЧАСТОТЫ».
Конструктивно ЧК7-56А состоит из приемного модуля сигналов ГНСС, опорного рубидиевого генератора, процессора, блока питания, устройства клавиатуры и индикации, устройства формирователя частот, устройства усилителей - разветвителей, устройства управления, устройства формирования ШВ, устройства преобразователя частоты и устройства стабилизации напряжения, выполненных в корпусе бесфутлярной конструкции. Прилагается комплект антенный, состоящий из приемной антенны сигналов ГНСС, крепежной штанги и антенного кабеля.

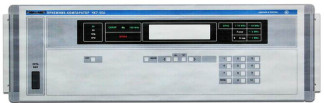

Общий вид ЧК7-56А представлен на рисунке 1.
Пломбировка от несанкционированного доступа производится в виде контрольного клейма нанесенного на пломбировочной мастике в чашечке винта крепления верхней и нижней панелей прибора. Знак утверждения типа наносится на переднюю панель ЧК7-56А технологическим способом. Заводской номер наносится на заднюю панель ЧК7-56А способом шелкогра-фии, обеспечивающим сохранность номера, возможность прочтения и идентификацию каждого экземпляра в процессе эксплуатации. Знак поверки наносится на переднюю панель корпуса технологическим способом. Места пломбировки, нанесения знака утверждения типа, нанесения заводского номера и знака поверки представлены на рисунке 2.
в) комплект антенный Рисунок 1 - Общий вид ЧК7-56А
Место нанесения | Место нанесения знака | Место нанесения за | ||
знака поверки | утверждения типа | водского номера |
Место пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Программное обеспечение (далее ПО) приемников - компараторов ЧК7-56А встроенное.
ПО обеспечивает обработку сигналов от ГНСС космических аппаратов с целью определения отклонения частоты внешних высокостабильных кварцевых или квантовых генераторов по отношению к частоте сигналов времени ГНСС ГЛОНАСС и GPS, а также для синхронизации опорного генератора по сигналам ГНСС ГЛОНАСС/GPS и формирования сигналов частотой 1 Гц и 1, 5, 10 МГц.
Прибор обеспечивает программирование режимов работы и выдачу измерительной информации в КОП в соответствии с ГОСТ 26.003.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Таблица 1
Идентификационные данные (признаки) | Значение |
1 | 2 |
Идентификационное наименование ПО | Лк7-56а.ехе |
Номер версии (идентификационный номер) ПО | не ниже 2017.0.1 |
Цифровой идентификатор метрологически значимой части ПО (контрольная сумма исполняемого кода) | 1DOA678F* |
Алгоритм вычисления цифрового идентификатора ПО | CRC-32 |
* Примечание: в случае, если ПО обновлено и номер версии ПО больше указанного, то значение цифрового идентификатора метрологически значимой части ПО необходимо уточнять в формуляре ЧК7-56А |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение | |
Подрежим работы «Стандарт частоты» | ||
Номинальные значения частот выходных синусоидальных сигналов, МГц | 1, 5, 10 | |
Среднее квадратическое значение напряжения выходных сигналов 1, 5, 10 МГц на нагрузке (50±5) Ом, В | от 0,5 до 1,2 | |
Пределы допускаемой относительной погрешности по частоте через 8 часов после включения | ±2,0-10'12 | |
Предел допускаемого среднего квадратического относительного двухвыборочного отклонения результатов измерений частоты выходных сигналов через 2 часа после включения при интервале времени измерения: - 1 с - 10 с - 100 с | 1, 10 МГц | 5 МГц |
1,5-10-11 6,0-10'12 3,0-10'12 | 5.0-10-11 1.0-10'п 3,0-10'12 | |
Параметры выходного импульсного сигнала 1 Гц: - частота следования, Гц - полярность - амплитуда сигнала на нагрузке (50±5) Ом, В, не менее - длительность импульса, мкс - длительность переднего фронта импульса, нс, не более | 1,0 положительная 2,0 от 10 до 30 5 | |
Границы допускаемой абсолютной погрешности синхронизации формируемой шкалы времени относительно шкалы времени UTC(SU) (при доверительной вероятности 0,67) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS, нс | ±50 |
Продолжение таблицы 2
Наименование характеристики | Значение |
Подрежим работы «Приёмник- компаратор» | |
Среднее квадратическое значение напряжения сигналов 5 и 10 МГ ц, подаваемых на вход на нагрузке (50±5) Ом, В | от 0,5 до 1,2 |
Пределы допускаемой относительной погрешности измерений относительной разности частот сигналов 5 и 10 МГ ц за время измерения 24 ч при относительной разности частот сравниваемых сигналов не более ±2,0-10-6 | ±1,0-10-12 |
Пределы допускаемой относительной погрешности измерений относительной разности частот сигналов 5 и 10 МГц за время измерения 10 с при относительной разности частот сравниваемых сигналов не более ±2,0-10-6 | ±0,1-10-6 |
Подрежим работы «Частотный компаратор» | |
Среднее квадратическое значение напряжения сигналов 1, 5 и 10 МГц, подаваемых на вход на нагрузке (50±5) Ом, В | от 0,5 до 1,2 |
Предел допускаемого среднего квадратического относительного отклонения результатов измерений частоты, вносимого прибором, при интервале времени измерения, не более: - для частоты сигнала 1 МГц: 1 с 10 с 100 с - для частоты сигнала 5, 10 МГц 1 с 10 с 100 с | 3.0-10-11 3.0-10-12 1.0-10-12 1,0-10-11 1,0-10-12 1,0-10-12 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа | от 5 до 40 от 50 до 80 от 84 до 106 |
Напряжение питания переменного тока, В | от 198 до 242 |
Частота напряжения питания переменного тока, Г ц | от 49,6 до 50,4 |
Потребляемая мощность при питании, ВА, не более - в режиме прогрева - в нормальных условиях | 160 120 |
Продолжение таблицы 3
Наименование характеристики | Значение |
Габаритные размеры, мм, не более | |
- длина | 340 |
- ширина | 480 |
- высота | 160 |
Масса, кг, не более | 12,5 |
наносится типографским способом на титульный лист руководства по эксплуатации, формуляр и на переднюю панель ЧК7-56А технологическим способом.
Таблица 4 - Комплектность ЧК7-56А
Наименование | Обозначение | Количество |
Приемник - компаратор | ЧК7-56А | 1 шт. |
Комплект комбинированный | ИЛГШ.411918.020 | 1 компл. |
Комплект антенный | ЯНТИ.411911.026 | 1 компл. |
Формуляр | ЯНТИ.411146.045ФО | 1 экз. |
Руководство по эксплуатации | ЯНТИ.411146.045РЭ | 1 экз. |
Методика поверки | 1 экз. |
приведены в документе «Приемник - компаратор ЧК7-56А. Руководство по эксплуатации. ЯНТИ.411146.045РЭ», раздел 7 «Порядок работы».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Технические условия ЯНТИ.411146.045ТУ. «Приемник - компаратор ЧК7-56А».
Зарегистрировано поверок | 2 |
Поверителей | 2 |
Актуальность данных | 21.11.2024 |
