| Номер в госреестре | 88280-23 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | ТСК-ПРЭМ |
| Изготовитель | Общество с ограниченной ответственностью "ИВТрейд" (ООО "ИВТрейд"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 16.02.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики ТСК-ПРЭМ предназначены для измерений и регистрации параметров: тепловой энергии, тепловой мощности, объема, массы, объемного расхода, температуры, разности температур, избыточного давления теплоносителя в открытых и закрытых водяных системах теплопотребления, водоснабжения и водоотведения, а также измерений температуры окружающего воздуха и интервалов времени.
Принцип действия теплосчетчиков ТСК-ПРЭМ (далее по тексту - теплосчетчики) основан на преобразовании тепловычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах с последующим вычислением, на основании известных зависимостей, количества тепловой энергии, теплоносителя и других измеряемых сред, а также отображении и архивировании измерительной информации.
Конструктивно теплосчетчик состоит из совокупности измерительных, связующих, вычислительных компонентов, образующих измерительные каналы (далее по тексту - ИК), функционирующих как единое целое. В состав теплосчетчика входят ИК: объемного расхода; объема; температуры теплоносителя; избыточного давления теплоносителя; температуры окружающего воздуха, массы теплоносителя, разности температуры теплоносителя; тепловой энергии; тепловой мощности.
ИК состоят из первичной части, включающей в себя первичные измерительные преобразователи, указаны в таблицах 1 - 4, для измерений объема холодной и горячей воды дополнительно могут применяться счетчики объема горячей и холодной воды, формирующие выходной сигнал посредством магнитоуправляемого контакта (геркона), типы которых приведены в таблице 4, и вторичной части измерительного канала, указанной в таблице 5.
Теплосчетчики выпускаются в двух модификациях, отличающихся между собой типом преобразователей объемного расхода, в соответствии с таблицей 1.
Таблица 1 - Типы преобразователей объемного расхода, применяемых в составе теплосчетчиков
| Модификация | Наименование и тип СИ | Регистрационный номер в Федеральном информационном фонде |
| ТСК-ПРЭМ-01 | Преобразователи расхода электромагнитные ПРЭМ | 76327-19 |
| ТСК-ПРЭМ-02 | Преобразователи расхода электромагнитные МастерФлоу | 73383-18 |
Таблица 2 -Типы преобразователей и датчиков давления, применяемых в составе теплосчетчиков
| Наименование и тип СИ | Регистрационный номер в Федеральном информационном фонде |
| Преобразователи давления измерительные СДВ | 28313-04, 28313-09, 28313-11 |
| Преобразователи давления измерительные НТ | 26817-04, 26817-08, 26817-13, 26817-17, 26817-18 |
| Датчики избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ | 55928-13 |
| Датчики давления ИД | 26818-04, 26818-09, 26818-15, 26818-20 |
| Преобразователи давления ПДТВХ-1 | 43646-10 |
Таблица 3 -Типы средств измерений температуры и разницы температур, применяемых в составе теплосчетчиков
| Наименование и тип СИ | Регистрационный номер в Федеральном информационном фонде |
| Комплекты термометров сопротивления из платины технических разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 | 46156-10 |
| Комплекты термометров сопротивления КТСП-Н | 38878-08 |
| Комплекты термопреобразователей сопротивления КТСП-Н | 38878-12, 38878-17 |
| Комплекты термометров сопротивления платиновых КТС-Б | 43096-09 |
| Комплекты термопреобразователей сопротивления платиновых КТС-Б | 43096-15, 43096-20 |
| Термометры сопротивления ТЭМ-100 | 40592-09 |
| Комплекты термометров сопротивления ТЭМ-110 | 40593-09 |
| Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р | 46155-10 |
| Термометры сопротивления платиновые ТСП-Н | 38959-08 |
| Термопреобразователи сопротивления платиновые ТСП-Н | 38959-12, 38959-17 |
| Термопреобразователи сопротивления платиновые ТС-Б | 28477-04 |
| Термопреобразователи сопротивления ТС-Б | 61801-15, 72995-18, 72995-20 |
| Термопреобразователи сопротивления платиновые ТСП и ТСП-К | 65539-16 |
Таблица 4 - Типы счетчиков объема холодной и горячей воды, применяемых в составе теплосчетчиков
| Наименование и тип СИ | Регистрационный номер в Федеральном информационном фонде |
| 1 | 2 |
| Счетчики холодной и горячей воды Декаст | 77560-20 |
| Счетчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН (мод.: ВСГН, ВСТН) | 61402-15 |
| Счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ | 51794-12 |
| 1 | 2 |
| Счетчики холодной и горячей воды ВМХ и ВМГ | 18312-03 |
| Счетчики холодной и горячей воды крыльчатые одноструйные ET | 48241-11 |
| Счетчики холодной и горячей воды крыльчатые многоструйные М | 48242-11 |
| Счетчики холодной и горячей воды турбинные W | 48422-11 |
| Счетчики турбинные холодной и горячей воды СТВХ и СТВУ | 32540-11 |
| Счетчики холодной и горячей воды ВСКМ 90 | 32539-11 |
| Счетчики холодной и горячей воды М-Т150 QN | 23553-02 |
| Счетчики холодной и горячей воды MT50 QN, MST50 QN, M-T90 QN, MT50 QN-T (мод.: МТ50 QN) | 23554-02 |
Таблица 5 - Типы тепловычислителей применяемых в составе теплосчетчиков
| Наименование и тип СИ | Регистрационный номер в Федеральном информационном фонде |
| Тепловычислители ТВК | 67657-17 |
| Тепловычислители ТМК-Н | 80304-20 |
| Тепловычислители СПТ940 | 72098-18 |
| Тепловычислители СПТ941 | 29824-14 |
| Тепловычислители СПТ 943 (мод. 943.1, 943.2) | 28895-05 |
| Тепловычислители СПТ944 | 64199-16 |
| Тепловычислители СПТ961 | 35477-12 |
| Тепловычислители СПТ962 | 64150-16 |
| Тепловычислители СПТ963 | 70097-17 |
| Тепловычислители ТВ7 | 67815-17 |
| Тепловычислители ВЗЛЕТ ТСРВ (исп. ТСРВ-043; ТСРВ-024М; ТСРВ-027; ТСРВ-025; ТСРВ-042; ТСРВ-СМАРТ) | 74739-19 |
Конкретный тип и перечень первичных преобразователей и вторичной части приводится в паспорте на теплосчетчик.
Теплосчетчики обеспечивают архивирование информации в энергонезависимой памяти. Емкость архива не менее: часового - 60 суток; суточного - 6 месяца, месячного - 3 года.

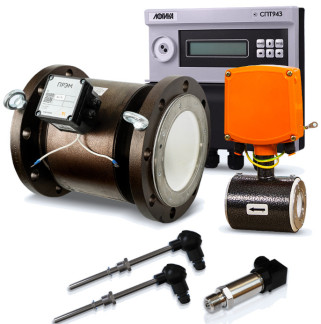

Общий вид теплосчетчиков представлен на рисунке 1. Общий вид преобразователей объемного расхода, преобразователей / датчиков давления, средств измерений температуры / разницы температур, счетчиков объема холодной и горячей воды, тепловычислителей представлен на рисунках 2 - 6. Заводской номер, идентифицирующий каждый экземпляр, теплосчетчика, в числовом формате указывается в паспорте. Нанесение знака поверки на средство измерений не предусмотрено. Места пломбирования для защиты от несанкционированного доступа приведены в описаниях типа и эксплуатационной документации тепловычислителя и первичных преобразователей, входящих в состав теплосчетчика.
Программное обеспечение (далее - ПО) теплосчетчика представлено ПО средств измерений утвержденного типа, входящих в состав теплосчетчика. ПО предназначено для сбора и обработки поступающих данных от средств измерений параметров теплоносителя, выполнения математической обработки результатов измерений, вычисления, хранения результатов вычислений, архивирования данных.
Идентификационные данные входящих в состав теплосчетчика средств измерений утвержденных типов, приведены в описаниях типа на них.
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014 Для тепловычислителей данные ПО приведены в таблице 6 и 7.
Таблица 6 - Идентификационные данные программного обеспечения с тепловычислителями
ТВ7 и СПТ
| Идентификационные данные (признаки) | Значение | ||||||||
| ТВ7 | СПТ963 | СПТ962 | СПТ961 | СПТ944 | СПТ943 | СПТ941 | СПТ940 | ||
| Идентификационное наименование ПО | ТВ7 | - | - | - | - | - | - | - | |
| Номер версии (идентификационный номер ПО) | ПВ 1.0 | К X (N | * .0. 10 | * .0. 10 | (N О | * * .0. | * * .0. .2 | * * .0. | * * .0. |
| Цифровой идентификатор ПО | W (N Q | 2 О Q 8 | 3 PQ Рн Рн | 9 о Рн | 2 и 2 | 2 о ю 2 | osw | 5 < 2 | 5 о 00 W |
| Алгоритм вычисления контрольной суммы цифрового идентификатора ПО | CRC -16 | - | - | - | - | - | - | - | |
| 1) Последние две цифры (ХХ, от 0 до 99) - идентификационный номер метрологически незначимой части программного обеспечения. | |||||||||
ВЗЛЕТ ТСРВ
Таблица 7 - Идентификационные данные программного обеспечения с тепловычислителями
| Идентификационные данные (признаки) | Значение | ||
| 1 | 2 | ||
| Идентификационное наименование ПО | ТСРВ-024М | ТСРВ-043 | ТСРВ-027 |
| Номер версии (идентификационный номер ПО) 1} | от 76.30.03.29 до 76.30.03.99 | от 76.30.04.05 до 76.30.50.99 | от 76.40.00.13 до 76.40.20.99 |
| Цифровой идентификатор ПО1 | - | - | - |
| Идентификационное наименование ПО | ТСРВ-042 | ТСРВ-025 | ТСРВ-СМАРТ |
| Номер версии (идентификационный номер ПО) 1} | от 66.00.04.00 до 66.00.50.99 | от 76.90.01.55 до 76.90.03.99 | от 69.10.00.01 до 69.19.99.99 |
| Цифровой идентификатор ПО1 | - | - | - |
| 1) Номер версии (идентификационный номер) и цифровой идентификатор ПО указываются в паспорте тепловычислителя ВЗЛЕТ ТСРВ. | |||
Таблица 8 - Идентификационные данные программного обеспечения с тепловычислителями
ТМК-Н
| Идентификационные данные (признаки) | Значение | |||||
| Идентификационное наименование ПО | ТМК-Н20 | ТМК-Н30 | ТМК-Н60 | ТМК-Н90 | ТМК-Н120 | ТМК-Н130 |
| Номер версии (идентификационный номер ПО) | не ниже v1.4 | не ниже v1.3 | не ниже v1.0 | не ниже v1.0 | не ниже v2.6 | не ниже v2.6 |
| Цифровой идентификатор ПО | - | - | - | - | - | - |
Таблица 9 - Идентификационные данные программного обеспечения с тепловычислителями
ТВК
| Идентификационные данные (признаки) | Значение | |
| ТВК-01 | ТВК-02 | |
| Идентификационное наименование ПО | TVK-01 | TVK-02 |
| Номер версии (идентификационный номер ПО) | 1.ХХ1) | 1.ХХ1) |
| Цифровой идентификатор ПО | A452 | DE34 |
| 1) ХХ - идентификатор метрологически незначимой части ПО, представленный одной или двумя цифрами от 0 до 9. | ||
Таблица 10 - Метрологические характеристики
| Наименование характеристики | Значение | |
| ТСК-ПРЭМ-01 | ТСК-ПРЭМ-02 | |
| 1 | 2 | 3 |
| Диапазон измерений тепловой энергии1^ ГДж | от 0 до 9-108 | |
| Диапазон измерений тепловой мощности1^ ГДж/ч | от 0 до 107 | |
| Диапазон измерений объема1), м3 | от 0 до 9-108 | |
| Диапазон измерений массы1), т | от 0 до 9108 | |
| Диапазон измерений объемного расхода1^ м3/ч | от 0,01 до 106 | |
| Диапазон измерений температуры1^ - теплоносителя, °С - окружающего воздуха, °С | от 1 до +180 от -50 до +130 | |
| Диапазон измерений разности температур1^ °С | от 2 до 175 | |
| Диапазон измерений избыточного давления1^ МПа | от 0,09 до 2,5 | |
| Пределы допускаемой относительной погрешности при измерении тепловой мощности и тепловой энергии в закрытых системах теплоснабжения2^ - для класса 13) - для класса 23) | ±(2+4 • Afe/ At+0,01 • Gb/G) ±(3 +4 • AU At+0,02 • Gb/G) | |
| Пределы допускаемой относительной погрешности измерений объемного расхода (объема): - для класса 13) (по ГОСТ Р 51649-2014), % - для класса 23) (по ГОСТ Р 51649-2014), % - для класса 13) (по ГОСТ Р ЕН 1434-1-2011), % - для класса 23) (по ГОСТ Р ЕН 1434-1-2011), % | ±(1+0,01Gb/Gh), но не более ±3,5 ±(2+0,02Gb/ Gb), но не более ±5 ±(1+0,01Gp/G), но не более ±3,5 ±(2+0,02Gp/G), но не более ±5 | |
| Пределы допускаемой относительной погрешности теплосчетчика при измерении объемного расхода и объема: - при применении преобразователя объемного расхода с импульсным выходом, % - при применении преобразователя объемного расхода с частотным выходом, % | 5g m^G + sT | |
| Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя и окружающего воздуха, °С | ±(0,4+0,005 • |t|) | |
| Пределы допускаемой относительной погрешности измерений разности температур, % | ±(0,5+3 • A^/At) | |
| Пределы допускаемой, приведенной к диапазону измерений, погрешности при измерении избыточного давления, % | ±2,0 | |
| Пределы допускаемой относительной погрешности измерений интервалов времени, % | ±0,05 | |
| Примечания - Значения количества теплоты (тепловой энергии) и давления могут также представляться в единицах: Гкал и кгс/см2. - 5g - пределы относительной погрешности преобразователя расхода при измерении объемного расхода или объема, %. - 5т - пределы относительной погрешности тепловычислителя при измерении объемного расхода или объема, %. - t, At, Afe - значения температуры, разности температур в подающем и обратном трубопроводе и наименьшее значение разности температур, измеряемые | ||
теплосчетчиком, °С.
Продолжение таблицы 10
1 2 3
- G - значение измеряемого расхода теплоносителя, м3/ч.
- G - верхний предел измерения расхода теплоносителя, м3/ч.
- Gh - нижний предел измерения расхода теплоносителя, м3/ч.
- Gp - максимальное значение расхода, при котором теплосчетчик функционирует непрерывно без превышения максимально допускаемой погрешности, м3/ч.
1) Указан максимальный диапазон измерений и измеряемых параметров, зависящий от комплекта поставки теплосчетчика, для конкретной комплектации в паспорте указывается поддиапазон измерений.
2) Пределы допускаемой относительной погрешности при измерении тепловой мощности и тепловой энергии в открытых системах теплоснабжения определяются в соответствии с ГОСТ Р 8.728-2010.
3) Класс в соответствии с приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя», ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011.
Таблица 11 - Технические характеристики
| Наименование характеристики | Значение | |
| ТСК-ПРЭМ-01 | ТСК-ПРЭМ-02 | |
| 1 | 2 | 3 |
| Параметры электрического питания преобразователей расхода: - напряжение постоянного тока, В | от 8 до 30 | 12±0,36 |
| Условия эксплуатации преобразователей расхода: - температура окружающего воздуха, °С - температура измеряемой среды, °С - избыточное давление измеряемой среды, МПа, не более - атмосферное давление, кПа - относительная влажность окружающего воздуха, %, не более | от -30 до +70 от -10 до +50 от 0 до +150 от +0,5 до +150 1,6 или 2,5 от 84,0 до 106,7 95 | |
| Условия эксплуатации ТС, комплектов ТС: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +35 °С, %, не более | от -50 до +50 95 | |
| Параметры электрического питания датчиков, преобразователей давления1^ - напряжение постоянного тока, В | от 3 до 30 | |
| Условия эксплуатации датчиков, преобразователей давления: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +35 °С, %, не более | от -40 до +70 95 | |
| 1 | 2 3 |
| Условия эксплуатации счетчиков воды: - температура при измерении холодной воды, °С - температура при измерении горячей воды °С | от +5 до +50 от +5 до +150 |
| Условия эксплуатации тепловычислителей1): - температура окружающего воздуха, °С для ВЗЛЕТ ТСРВ, ТМК-Н - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +35 °С, %, не более - атмосферное давление, кПа | от +5 до +50 от -10 до +50 95 от 84,0 до 106,7 |
| Параметры электрического питания тепловычислителей 1): - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, В | от 3,6 до 36,0 от 187 до 242 от 49 до 51 |
| Средняя наработка на отказ, ч | 50000 |
| Средний срок службы, лет | 12 |
| 1) Указан максимальный диапазон, зависящий от комплекта поставки теплосчетчика. | |
на титульный лист руководства по эксплуатации и паспорт теплосчетчика типографским способом.
Таблица 12 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Теплосчетчик1) | ТСК-ПРЭМ-01 или ТСК-ПРЭМ-02 | 1 шт. |
| Паспорт | ТНРВ.400880.112 ПС | 1 экз. |
| Руководство по эксплуатации2) | ТНРВ.400880.112 РЭ | - |
| Комплект эксплуатационных документов на составные части | - | Согласно комплекту поставки составных частей |
| 1) Модификация, модель и состав ТСК-ПРЭМ определяется заказом и указывается в паспорте. 2) Электронная версия находиться на сайте ООО «ИВТрейд» https://teplocom-sale.ru/ | ||
приведены в пункте 4.2 «Методы измерений» руководства по эксплуатации ТНРВ.400880.112 РЭ.
Приказ Минстроя России от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»;
ТР ТС 020/2011 Технический регламент таможенного союза. Электромагнитная совместимость технических средств;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия;
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования;
ТУ 26.51.52-112-28692086-2022 Теплосчетчики ТСК-ПРЭМ. Технические условия.
