| Номер в госреестре | 88284-23 |
| Наименование СИ | Установки низкочастотные |
| Обозначение типа СИ | АР8005М |
| Изготовитель | Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородская обл., г. Саров |
| Год регистрации | 2023 |
| Срок свидетельства | 28.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки низкочастотные АР8005М (далее - установка) предназначены для воспроизведения единицы ускорения в диапазоне частот до 5 Гц. Установка может использоваться для поверки вибропреобразователей или виброизмерительной аппаратуры.
Принцип действия установок основан на регистрации выходного сигнала вибропреобразователя (далее - ВИП) при его вращении в гравитационном поле Земли.
На каждой частоте вращения, определяют максимальные значения выходного сигнала, по которым вычисляются коэффициенты преобразования для построения частотной характеристики ВИП в области низких частот. Установка позволяет определять коэффициент поперечной чувствительности ВИП с построением диаграммы направленности.
Конструктивно установка состоит из закрепленного на станине электродвигателя с редукторами и поворотной платформой. Крепление ВИП осуществляется с помощью шпильки (клея) на куб поворотной платформы. Частота вращения регулируется с помощью инвертора. Выходной сигнал испытуемого ВИП через токосъемник поступает аналогово-цифровой преобразователь (АЦП) для измерений, регистрации и последующей обработки на персональном компьютере.
Установка применяется в качестве рабочего эталона 2-го разряда.

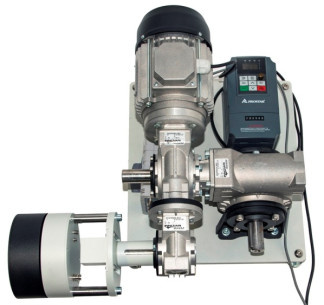

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится в виде бирки наклеиваемой на корпус в месте, указанном на рисунке 1. Внешний вид установки представлен на рисунке 1.
Место
нанесения
пломбы-эти
кетки
Место
нанесения
заводского
номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная амплитуда воспроизводимого ускорения*, м/с2 | 9,807 |
| Рабочий диапазон частот, Гц: - для редуктора 1 - для редуктора 2 | от 0,5 до 5,0** от 0,1 до 0,7 |
| Пределы допускаемой относительной нестабильности воспроизведения частоты, % | ±3 |
| Относительный коэффициент поперечных составляющих воспроизводимого ускорения, %, не более | 15 |
| Коэффициент гармоник воспроизводимого ускорения, %, не более | 10 |
| Пределы допускаемой относительной погрешности воспроизведения ускорения, % | ±5 |
| * - определяется географическим местоположением ** - может отличаться на ±20 % от указанных значений, действительные значения указаны в паспорте | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса номинальной нагрузки, кг, не более | 0,5 |
| Напряжение питающей сети частотой 50 Гц, В | 230±23 |
| Ток потребления установки, А, не более | 0,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +18 до +28 до 80 |
| Габаритные размеры установки (ширинахглубинахвысота), мм, не более | 600x700x400 |
| Масса установки, кг, не более | 30 |
Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на заглавный лист паспорта АБКЖ.402152.023ПС и руководства по эксплуатации АБКЖ.402152.023РЭ типографским способом в левом верхнем углу.
Таблица 3 - Комплектность установки
| Наименование | Обозначение | Количество |
| Установка низкочастотная АР8005М | АБКЖ. 402152.023 | 1 шт. |
| Установка низкочастотная АР8005М. Паспорт | АБКЖ.402152.023ПС | 1 экз. |
| Установка низкочастотная АР8005М. Руководство по эксплуатации | АБКЖ.402152.023РЭ | 1 экз. |
| ГСИ. Установки низкочастотные АР8005М. Методика поверки | 1 экз. |
| Наименование | Обозначение | Количество |
| Комплект резьбовых переходников | состав определяется при заказе | по требованию |
| Комплект соединительных кабелей | ||
| Преобразователь напряжения измерительный AP6300 | АБКЖ.411168.002 | |
| Вибропреобразователь AP1006 | АБКЖ.433641.030 | |
| Усилитель измерительный AP5110 | АБКЖ.431134.030 | |
| Согласующее устройство AG05 | АБКЖ.431134.048 | |
| Согласующее устройство AG05-01 | АБКЖ.431134.044 | |
| Блок питания AS06 | АБКЖ.436231.002 | |
| Ноутбук |
приведены в руководстве по эксплуатации АБКЖ.402152.023РЭ, раздел 2 «Использование по назначению».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
АБКЖ.402152.023ТУ Установка низкочастотная АР8005М. Технические условия.
