| Номер в госреестре | 88287-23 |
| Наименование СИ | Калибраторы акустические |
| Обозначение типа СИ | Nor125 |
| Изготовитель | Компания "Norsonic AS", Норвегия |
| Год регистрации | 2023 |
| Срок свидетельства | 28.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы акустические Nor125 (далее - калибраторы) предназначены для воспроизведения уровня звукового давления (далее - УЗД) в камере малого объема (далее -КМО).
Принцип действия калибраторов основан на создании в КМО калибратора звукового давления с заданным уровнем с помощью установленного в КМО излучателя. Синусоидальный электрический сигнал на вход излучателя подается от встроенного генератора. Стабилизация уровня осуществляется за счет обратной связи с использованием опорного микрофона, размещенного в КМО калибратора, что позволяет минимизировать изменения УЗД от воздействия внешних условий и эффективного объёма присоединяемого микрофона.
Конструктивно калибраторы представляют собой переносное малогабаритное устройство в едином корпусе, состоящее из опорного измерительного микрофона, излучателя, генератора и КМО с акустической полостью, предназначенной для установки внешнего микрофона.
Калибраторы выпускаются в модификациях Nor1255 и Nor1256. Калибратор Nor1255 предназначен для работы со стандартными микрофонами диаметром У" и менее, калибратор Nor1256 - с диаметром 1" и менее. Работа с микрофонами диаметров, отличных от номинальных, осуществляется с помощью соответствующих адаптеров. Калибратор Nor1256 имеет цифровой дисплей, на котором может быть отражена информация об установленной частоте и УЗД, а также параметры окружающей среды (температура, атмосферное давление, относительная влажность).
Питание калибраторов осуществляется от двух элементов питания типа ААА.
Нанесение знака утверждения типа и знака поверки на калибраторы не предусмотрено. Серийный номер, идентифицирующий каждый экземпляр калибраторов, указывается на корпусе на маркировочной наклейке в формате цифрового обозначения.
Общий вид калибраторов представлен на рисунке 1. Пломбирование калибраторов не предусмотрено.
г ч N S- S с .£
Р Ss§5 S« г § ШЗ 2S
Сл 2 м ® <
Vl/
О Й * * IV
^ « Й < CD W
aeriai nv- •
125626474 jv

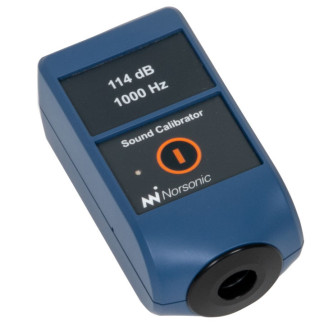

Рисунок 1 - Общий вид калибраторов
отсутствует.
Место нанесения серийного номера
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для | модификаций |
| Nor1255 | Nor1256 | |
| Воспроизводимый УЗД, дБ отн. 20 мкПа | 114 | 94;114 |
| Пределы допускаемой относительной погрешности воспроизведения УЗД, дБ | ±0,2 | ±0,2 |
| Частота воспроизводимого звукового давления, Г ц | 1000 | 251,2; 1000 |
| Пределы допускаемой абсолютной погрешности частоты воспроизводимого звукового давления, Гц: на частоте 1000,0 Гц | ±1,0 | ±1,0 |
| на частоте 251,2 Гц | - | ±0,3 |
| Коэффициент нелинейных искажений, %, не более | 2 | 2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока (2 элемента питания типа AAA), В | 3 |
| Масса (с элементами питания), г, не более | 125 |
| Габаритные размеры, мм, не более: | |
| длина | 97,0 |
| ширина | 51,5 |
| высота | 41,0 |
| Рабочие условия эксплуатации: | |
| температура окружающей среды, °С | от -10 до +50 |
| относительная влажность, % | от 25 до 90 |
| атмосферное давление, кПа | от 65 до 108 |
наносится на титульный лист эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность калибраторов
| Наименование | Обозначение | Количество |
| Калибратор акустический | Nor1255, или Nor1256 | 1 шт. |
| Элемент питания типа ААА | - | 2 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе «Использование звукового калибратора» документа «Калибраторы акустические Nor125. Руководство по эксплуатации».
Приказ Росстандарта от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»;
Стандарт предприятия компании «Norsonic AS» (Норвегия) «Шумомеры, анализаторы спектра и калибраторы Norsonic. 0327.СП».
