| Номер в госреестре | 88289-23 |
| Наименование СИ | Шаблоны специальные |
| Обозначение типа СИ | ШПМ |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Эталон-Инженеринг" (ООО "НПП Эталон-Инженеринг"), г. Екатеринбург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Шаблоны специальные ШПМ (далее - шаблоны) предназначены для хранения и передачи единицы длины (радиус кривизны поверхности катания и толщины гребня) колеса колесных пар железнодорожного транспорта, при поверке и настройке приборов малогабаритных, автоматизированных для измерения размеров колес МАИК (далее - МАИК).
Принцип действия шаблонов специальных ШПМ основан на воспроизведении заданных геометрических параметров (радиус кривизны поверхности катания и толщины гребня) колеса колесных пар железнодорожного транспорта, формирующих измерительную рабочую поверхность, с которой контактируют измерительные наконечники поверяемого прибора (рисунок 1).
Шаблоны конструктивно состоят из поверочного сектора 1 изготовленного из прочного корпуса из стали, имитирующего радиус кривизны поверхности катания колеса и поверочной пластины 2 имитирующей толщину гребня колеса. Поверочная пластина надежно закреплена к корпусу поверочного сектора, который установлен на опоры 3. Упоры кронштейнов 5 предназначены для фиксации МАИК в рабочем положении. Фиксатор 4 предотвращает падение МАИК в процессе поверки.
К настоящему типу средств измерений относятся шаблоны исполнений ЭТИН.011.001.000.000 с заводским номером 1, ЭТИН.011.002.000.000 с заводским номером 6, ЭТИН.011.003.000.000 с заводским номером 12, которые отличаются друг от друга метрологическими и техническими характеристиками согласно таблиц 1 и 2.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер имеет цифровое обозначение и нанесен методом лазерной гравировки на маркировочной табличке, расположенной на корпусе шаблона. Цифровые обозначения исполнения шаблона, которые идентифицируют каждый экземпляр, нанесены методом лазерной гравировки на маркировочной табличке, расположенной на корпусе шаблона, и состоят из арабских цифр и букв русского алфавита.
в
а - главный вид; б - вид сверху; в - схема использования шаблона;
1 - поверочный сектор; 2 - поверочная пластина; 3 - опоры;
4 - фиксатор; 5 - упоры кронштейнов.
Рисунок 1 - Составные части и схема использования шаблона
Пломбирование шаблонов не предусмотрено. Конструкция шаблонов обеспечивает ограничение доступа к частям шаблона, несущим первичную измерительную информацию, и местам настройки (регулировки).

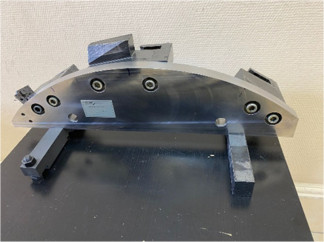

Общий вид шаблонов и обозначение места нанесения знака утверждения типа и заводских номеров представлены на рисунке 2.
Место нанесения
Таблица 1 - Метрологические характеристики шаблонов
| Наименование характеристики | Значение для исполнений | ||
| ЭТИН.011.001. 000.000 | ЭТИН.011.002. 000.000 | ЭТИН.011.003. 000.000 | |
| Номинальный диаметр (радиус) кривизны поверочного сектора, мм | 844,0 (422,0) | 904,0 (452,0) | 964,4 (482,2) |
| Пределы допускаемой абсолютной погрешности измерений диаметра (радиуса) кривизны поверочного сектора, мм | ±0,050 | ||
| Допускаемое отклонение диаметра (радиуса) кривизны поверочного сектора от номинального значения, мм | от -0,310 до 0,000 (от -0,155 до 0,000) | ||
| Допускаемое отклонение от круглости профиля поверочного сектора, мм | 0,016 | ||
| Номинальная толщина поверочной пластины, мм | 34,0 | 24,0 | 29,0 |
| Пределы допускаемой абсолютной погрешности измерений толщины поверочной пластины, мм | ±0,030 | ||
| Допускаемое отклонение толщины поверочной пластины от номинального значения, мм | от -0,10 до 0,00 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Шероховатость Ra рабочих поверхностей поверочного сектора и поверочной пластины, мкм, не более | 1,6 |
| Масса одного шаблона, кг, не более | 15 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 565 207 250 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +25 80 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист «Руководства по эксплуатации» типографским способом и на маркировочную табличку, расположенную на корпусе шаблона методом лазерной гравировки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Шаблон специальный | ШПМ | 1 шт. |
| Руководство по эксплуатации | ШПМ 00.000 РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в п. 3 «Подготовка и порядок работы» ШПМ 00.000 РЭ руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Техническая документация изготовителя;
Локальная поверочная схема для средств измерений длины в области измерений геометрических параметров поверхностей сложной формы. Утверждена ООО «НПП ЭТАЛОН-ИНЖЕНЕРИНГ» в ноябре 2022 г.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
