| Номер в госреестре | 88305-23 |
| Наименование СИ | Газоанализатор |
| Обозначение типа СИ | ChemLogic 1 CL1 |
| Изготовитель | "DOD Technologies, Inc.", США |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализатор ChemLogic 1 CL1 (далее по тексту - газоанализатор) предназначен для измерений концентраций объемной доли 4,4'-дифенилметандиизоцианат (МДИ) в воздухе рабочей зоны.
Перейти в раздел газоанализаторы.
Газоанализатор ChemLogic 1 CL1 (зав. № 6074) представляет собой одноблочный автоматический прибор непрерывного действия, применяется в комплекте с преобразователями первичными измерительными ленточными (бумажной индикаторной лентой ChemLogic).
Принцип действия газоанализатора - фотоколориметрический, основан на определении интенсивности света в видимой области спектра, отраженного от окрашенного участка индикаторной ленты ChemLogic (далее по тексту- ИЛ). Изменение интенсивности отраженного светового потока в результате химической реакции между МДИ и реагентом, нанесенным на ленту, приводит к изменению величины тока, регистрируемой детектором. Величина сигнала детектора определяется количеством света, отраженного от ИЛ, а интенсивность окраски индикаторной ленты является функцией количества вещества, прореагировавшего с индикаторной рецептурой ИЛ.
В газоанализаторе CL1 предусмотрены: режим запуска процесса анализа, время холостого хода, три режима экономии ленты: режим фиксированного цикла (по умолчанию), режим одиночного считывания и непрерывный режим. В первых двух режимах прибор функционирует циклически.
Газоанализатор снабжен устройствами сигнализации двух регулируемых порогов срабатывания сигнализации с выдачей визуального сигнала. В газоанализаторе используется плата (карта) SD для формирования банка данных.
Газоанализатор стационарно устанавливается в точке отбора пробы в вертикальном положении. Для линии отбора проб воздуха используются фторопластовые трубки. Для исключения возможности занижения значений концентраций МДИ максимальная длина линии ввода воздуха, содержащего МДИ, не должна превышать 15 см.
В состав газоанализатора входят:
- оптическая система, включающая источник излучения, оптические устройства, регистрирующие спектры отражения и направляющие его на детектор (фотоприемник);
- встроенный микропроцессор, осуществляющий в том числе обработку полученного детектором сигнала и расчет объемной концентрации МДИ в ppb (млрд-1), значения которой автоматически выводятся на ЖК- дисплей;
- 2 насоса (для подачи анализируемого воздуха в газоанализатор и его вывода в вытяжной шкаф).
На передней панели газоанализатора находятся оптическая система, кассеты с индикаторной лентой, клавиатура микропроцессора и дисплей.
Подача анализируемого воздуха на индикаторную ленту осуществляется через входное отверстие на нижней панели прибора.
На боковой панели расположены: клавиша включения/выключения прибора, 14-штекерный соединитель подключения к реле сигнализации, реле выдачи сигналов о неисправностях, к аналоговому выходу 4-20 мА и штуцер для выхода воздушного потока.

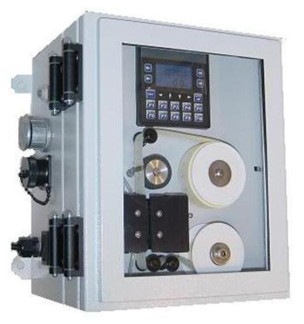

Знак поверки может наносится на переднюю панель газоанализатора, в соответствии с действующим законодательством (рисунок 1). Газоанализатор имеет серийный номер (рисунок 2), который наносится печатным способом в виде цифрового обозначения на идентификационную табличку, закрепленную на боковую панель прибора. Общий вид газоанализатора и схема пломбирования от несанкционированного доступа приведены на рисунке 1.
Газоанализатор имеет встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации;
- диагностику аппаратной части газоанализатора;
- проведение настройки газоанализатора;
- формирование цифрового выходного сигнала;
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ChemLogicl |
| Номер версии (идентификационный номер) ПО | 15.11 (0715) |
| Цифровой идентификатор ПО | - |
| Алгоритм расчета цифрового идентификатора ПО | - |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. | |
Влияние встроенного программного обеспечения газоанализатора учтено при нормировании метрологических характеристик. Газоанализатор имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014
Таблица 2 - Метрологические характеристики
| Определяемый компонент | Диапазон измерений определяемого компонента,2) млн-1 | Пределы допускаемой приведенной 1) погрешности*, % | Предел допускаемого времени установления показаний Т0,9Д, с |
| 4,4'- дифенилметандии зоцианат (МДИ) | от 0 до 10010-3 | ± 25 3) | 300 |
| Примечание: 1) - Приведенная погрешность нормирована к верхнему значению диапазона измерений; 2) - Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят с использованием коэффициента, равного 10,4 (при условиях 20 °С и 101,3 кПа по ГОСТ 12.1.005-88); 3) - При отсутствии 2,6-толуилен-диизоцианата (ТДИ). | |||
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой вариации показаний, в долях от пределов допускаемой погрешности | 0,5 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахширинахдлина), мм, не более | 320x230x260 |
| Масса, кг, не более | 13,2 |
| Количество порогов срабатывания сигнализации | 2 |
| Потребляемая мощность, не более, ВА. | 250 |
| Напряжение питания, В | от 207 до 253 |
| Параметры и состав анализируемой газовой смеси: - температура газовой смеси на входе газоанализатора, оС - содержание неизмеряемых компонентов СО (оксид углерода), H2S (сероводород), SO2 (диоксид серы), NH3 (аммиак), NO2 (диоксид азота), NO (оксид азота), CH2O (формальдегид), HCI (хлористый водород), C6H6 (бензол), С7Н8 (толуол), С8Н10 (ксилол), не более | от +5 до +40 санитарных норм (ПДК воздуха рабочей зоны) по ГОСТ 12.1.005. |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность окружающего воздуха (без конденсации влаги), % - атмосферное давление, кПа | от +15 до +25 от 30 до 90 от 84 до 120 |
| Время прогрева, с, не более | 25 |
| Степень защиты по ГОСТ 14254-2015 | IP67 |
| Средняя наработка на отказ, ч | 24000 |
| Срок службы, лет | 8 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор ChemLogic 1 CL1 | Зав. № 6074 | 1 шт. |
| Преобразователь первичный измерительный ленточный (бумажная индикаторная лента ChemLogic) | 1-600-020 | 1 комплект |
| Шнур питания | По документации | 1 шт. |
| Трубка фторопластовая - FEP (фторированный этилен-пропилен) (15 см) | 2-400-007 | 1 шт. |
| Трубка полиэтиленовая, пропиленовая или тефлоновая, для линии сброса* | 2-400-008 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в документе «Газоанализатор ChemLogic 1 CL1. Руководство по эксплуатации».
ГОСТ Р 52350.29.1-2010 Газоанализаторы и газоанализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 13321- 81 Газоанализаторы промышленные автоматические. Общие технические условия;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Техническая документация фирмы «DOD Technologies, Inc.», США.
