| Номер в госреестре | 88308-23 |
| Наименование СИ | Микроскопы видеоизмерительные |
| Обозначение типа СИ | Jaten |
| Изготовитель | Donguan Jaten Instrument Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 28.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микроскопы видеоизмерительные Jaten (далее - приборы) предназначены для измерений линейных и угловых размеров деталей.
Приборы имеют консольную конструкцию, основными элементами которой являются гранитное основание, на которое установлены подвижный предметный столик с нижним осветителем и вертикальная колонна с подвижной оптико-электронной системой, включающей в себя видеоизмерительный блок и верхний осветитель.
Принцип действия приборов основан на считывании с электронных измерительных шкал осей X, Y значений перемещений подвижного предметного стола и с измерительной шкалы оси Z значений перемещений видеоизмерительного блока при использовании технологии оптического и цифрового проецирования увеличенных изображений объекта, расположенного на измерительном столе в проходящем или отражённом свете. При измерениях по оси Z предусмотрена функция помощи при фокусировке. При необходимости, для измерений по оси Z, приборы могут быть оснащены контактным датчиком. Приборы работают под управлением входящего в комплект персонального компьютера. Измерения проводятся в ручном и автоматическом режимах.
Приборы выпускаются в семи модификациях: JTVMS-1510, JTVMS-2010, JTVMS-2515, JTVMS-3020, JTVMS-4030, JTVMS-5030, JTVMS-5040, которые различаются между собой диапазонами измерений.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную пластину, расположенную на задней части гранитного основания.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.

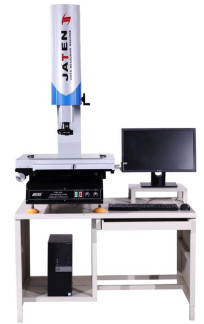

Общий вид приборов приведён на рисунке 1.
ISO ЯХШ5 Certified Company
Product name IftffSworfc range Resize
*1 Weight _ SUE Volt:
Video measuring machine
AC220V/5QHy
Место нанесения маркировочной таблички с заводским номером средства измерений
&mibmmiSLmiSLmiinubm_
Http://www.cnjaten.cti Http://www.dgjJatena.net 'el: 400-000-3068 0769-22677412 A Made In Chlni.
Рисунок 2 - Место расположения маркировочной таблички с указанием заводского номера
прибора
Приборы работают под управлением метрологически значимого программного обеспечения (далее - ПО) «Quickmeasuring», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | Quickmeasuring |
| Номер версии (идентификационный номер ПО), не ниже | 6.2020.10.24 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||
| Модификация | JTVMS -1510 | JTVMS -2010 | JTVM S-2515 | JTVMS -3020 | JTVMS -4030 | JTVMS -5030 | JTVMS- 5040 |
| Диапазон измерений по оси X, мм | от 0 до 150 | от 0 до 200 | от 0 до 250 | от 0 до 300 | от 0 до 400 | от 0 до 500 | от 0 до 500 |
| Диапазон измерений по оси Y, мм | от 0 до 100 | от 0 до 100 | от 0 до 150 | от 0 до 200 | от 0 до 300 | от 0 до 300 | от 0 до 400 |
| Диапазон измерений по оси Z, мм | от 0 до 200 | от 0 до 200 | от 0 до 200 | от 0 до 200 | от 0 до 200 | от 0 до 200 | от 0 до 200 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y при использовании * оптического датчика , мкм | ±(2,8+L/200) | ||||||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании * оптического датчика , мкм | ±(20+L/200) | ||||||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании * контактного датчика , мкм | ±(4+L/200) | ||||||
| Диапазон измерений плоского угла, ° | От 0 до 360 | ||||||
| Пределы допускаемой абсолютной погрешности измерений плоского угла, ' | ±1 | ||||||
| *где L - длина объекта в мм | |||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||||||
| Модификация | JTVMS -1510 | JTVMS -2010 | JTVMS -2515 | JTVMS -3020 | JTVM S-4030 | JTVMS -5030 | JTVMS- 5040 |
| Дискретность отчёта измерений линейных измерений, мкм | 0,5 | ||||||
| Дискретность отсчета плоского угла, " | 1 | ||||||
| Габаритные размеры, мм, не более - длина - ширина - высота | 600 530 950 | 600 550 920 | 690 550 1020 | 780 670 1060 | 945 646 1096 | 960 750 1100 | 780 600 1060 |
| Масса, кг, не более | 97 | 102 | 141 | 165 | 245 | 255 | 281 |
| Параметры электрического питания: - напряжение переменного тока, В | 220±22 | ||||||
| Диапазон рабочих температур, °С | от +17 до +23 | ||||||
| Относительная влажность воздуха, %, не более | 75 | ||||||
наносится методом наклеивания на переднюю часть гранитного основания и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Микроскоп видеоизмерительный Jaten (модификация в соответствии с заказом потребителя) | 1 шт. | |
| Контактный датчик (по заказу) | - | 1 шт. |
| CD диск с ПО | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
приведены в разделе 10 «Работа в программном обеспечении Quickmeasuring» документа «Микроскопы видеоизмерительные Jaten. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к средствам измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 110'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Стандарт предприятия Donguan Jaten Instrument Co., Ltd., Китай.
