| Номер в госреестре | 88324-23 |
| Наименование СИ | Вискозиметры |
| Обозначение типа СИ | TRL35 |
| Изготовитель | Общество с ограниченной ответственностью "ТауРусЛаб" (ООО "ТауРусЛаб"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 28.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры TRL35 (далее - вискозиметры) предназначены для измерений динамической вязкости жидкостей.
Принцип действия вискозиметров основан на измерении величины напряжения сдвига исследуемой жидкости с помощью торсионной пружины под действием на боб крутящего момента, возникающего при вращении ротора с постоянной частотой. Исследуемая жидкость находится в кольцевом зазоре между ротором, вращающимся с заданной частотой, и бобом. Тормозной момент на бобе, возникающий от вязкости исследуемой жидкости, передается на торсионную пружину, по углу закручивания которой в соответствии с напряжением сдвига, определяется вязкостью исследуемой жидкости. Диапазон измерений динамической вязкости зависит от геометрии (размера и формы) применяемой измерительной системы (ротор-боб), от частоты вращения, а также от выбранной торсионной пружины.
Вискозиметры выпускают в следующих моделях: MS, SAV, AV.
Конструктивно вискозиметры состоят из измерительного блока, измерительной системы (ротор-боб), представляющей собой коаксиальные цилиндры, штатива и стакана для пробы жидкости.
Корпус вискозиметра изготавливают из металла, окрашиваемый в цвета, которые определяет изготовитель.
Каждый экземпляр вискозиметров имеет заводской номер, расположенный на задней панели средства измерений. Заводской номер имеет цифровой формат и наносится травлением или иным пригодным способом.
Нанесение знака поверки на вискозиметры не предусмотрено.

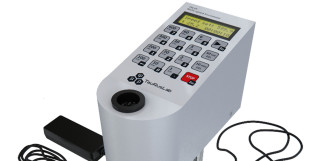

Общий вид вискозиметров представлен на рисунках 1 - 3. Место нанесения заводского номера на вискозиметры представлено на рисунках 4 - 6.
Рисунок 5 - Место нанесения заводского номера на вискозиметр TRL35SAV
Пломбирование вискозиметров не предусмотрено. Конструкция вискозиметров обеспечивает ограничение доступа к частям вискозиметра, несущим первичную измерительную информацию, и местам настройки (регулировки).
Вискозиметры оснащены программным обеспечением (далее - ПО), позволяющим проводить настройку вискозиметра и контроль процесса измерений,
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО вискозиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ViscoMeter |
| Номер версии (идентификационный номер) ПО | не ниже 0.5 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений динамической вязкости, мПас | от 0,5 до 10 включ. св. 10 до 1000 включ. св. 1000 до 10 000 включ. |
| Пределы допускаемой приведенной погрешности* измерений динамической вязкости, % | ±5 |
| * Нормирующие значение в (мПас) рассчитывают по формуле D=f-S-emax• С=^ где f - коэффициент пружины, равный сборочному номеру пружины (F1) = 1; S - коэффициент скорости, равный 300/N; N - скорость вращения ротора во время испытания, об/мин; C - коэффициент Ротор-Боб, соответствующий 1,0 компоновке R1B1, мПа с/(об/мин); 9max - максимальное отклонение шкалы, 330. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон частот вращения ротора (N), об/мин | от 0,1 до 600 |
| Параметры электрического питания | |
| - напряжение переменного тока, В | 240 ± 24 |
| - частота переменного тока, Г ц | 50/60 |
| Габаритные размеры, мм, не более: | |
| - высота | 420 |
| - ширина | 130 |
| - длина | 240 |
| Масса, кг, не более | 4,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +20 до +30 |
| - относительная влажность, %, не более | 80 |
| Средний срок службы, лет, не менее | 10 |
| Время наработки до метрологического отказа, ч | 8000 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вискозиметр | TRL35 | 1 шт. |
| Блок питания с сетевым кабелем | - | 1 шт. |
| Термодатчик | - | 1 шт. |
| Боб B1 | - | 1 шт. |
| Ротор R1 | - | 1 шт. |
| Г рязезащитный пыльник | - | 1 шт. |
| Торсионная пружина F1(синяя) | - | 1 шт. |
| Противоударный кейс | - | 1 шт. |
| Термокружка* | 1 шт. | |
| Руководство по эксплуатации | 35.01.001.01 | 1 экз. |
| Методика поверки | - | 1 экз. |
| * - опционально | ||
приведены в руководстве по эксплуатации 35.01.001.01, раздел 4 «Работа с прибором и определение вязкости».
ТУ 26.51.52-35-42962718-2020 Технические условия.
| Зарегистрировано поверок | 208 |
| Поверителей | 9 |
| Актуальность данных | 31.10.2025 |
