Весы вагонные С85 W, 88325-23

Назначение

Весы вагонные C85 W (далее по тексту - весы) предназначены для статических измерений массы железнодорожных транспортных средств.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого транспортного средства, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается и измеренное значение массы выводится на дисплей индикатора.

Конструктивно весы состоят из грузоприемного устройства (далее по тексту - ГПУ), которое может состоять из нескольких весовых платформ, каждая из которых опирается на четыре весоизмерительных тензорезисторных датчика (далее по тексту - датчик). Сигнальные кабели датчиков подключены к весоизмерительному прибору, где аналоговый сигнал датчика преобразуется в цифровой. Информация о массе взвешиваемого груза отображается на дисплее весоизмерительного прибора.

В качестве аналого-цифрового преобразователя (устройства обработки аналоговых данных) используются приборы весоизмерительные i 20, i 30, i 35, i 40, I 200, I 300, I 400 (I 410), I 700, исполнений I 410 D-AT, I 410 D-NS, I 410 D-Q, i 35, i 40-SS, i 40-PS, i 40-DR (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений № 58867-14) производства «PRECIA SA», Франция.

В весах используются:

-    датчики весоизмерительные тензометрические CDL (регистрационный номер № 7153418) производства «PRECIA SA», Франция;

-    датчики весоизмерительные тензорезисторные С, модификации С16А, СШ, (регистрационный номер № 60480-15), производства «Hottinger Baldwin Messtechnik GmbH», Германия;

-    датчики тензометрические весоизмерительные PSL, производства «PRECIA SA», Франция.

Весы снабжены следующими устройствами и функциями:

-    устройство полуавтоматической установки на нуль.

Весы могут быть оснащены последовательными интерфейсами RS-485, RS-232, Ethernet или USB 2.0 для связи с периферийными устройствами (например, принтеры, доп. дисплей).

Обозначение модификаций имеет вид: C85 W-[1]-[2]-[3](P), где:

C85 W - обозначение типа;

[1]    - количество весовых платформ (от 1 до 6), при этом каждая платформа может иметь длину от 200 см до 1600 см;

[2]    - максимальная нагрузка (Max) от 100 до 240 т.

[3]    - для весов с возможностью разгрузки вагонов-хопперов непосредственно на весах добавляется значение (U).

(P) - применяется для модификаций весов, укомплектованных тензодатчиками PSL

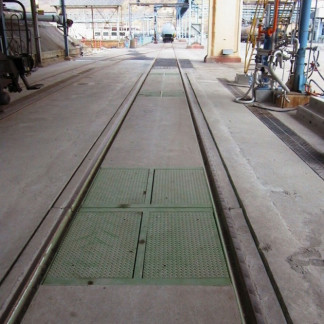

Общий вид ГПУ весов представлен на рисунке 1.

Общий вид индикаторов представлен на рисунке 2.

в) Индикатор I 410 (из нержавеющей стали) г) Индикатор I 410 (настольное исполнение)

Рисунок 2 - Общий вид индикаторов

Схема пломбировки индикаторов от несанкционированного доступа приведена на рисунке 3.

пломбировка винта крепления крышки мастичной пломбой

пломоировка свинцовой пломбой

б) Схема пломбировки индикатора I 410 Рисунок 3 - Схема пломбировки индикаторов

Знак утверждения типа и заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом гравировки на металлическую маркировочную табличку, закрепленную на грузоприемном устройстве весов в месте согласно рисунку 1. Пример маркировочной таблички представлен на рисунке 4.

Знак поверки в виде наклейки наносится на лицевую панель индикатора.

Место нанесения знака утверждения типа

Наименование Заводской номер Значение минимальной нагрузки (Min) Значение максимальной нагрузки (Max) Значение поверочного интервала (е) Температурный диапазон Год изготовления

v

PRECIA

MOLEFJ

WORLDWIDE WEIGHING

Место

нанесения

заводского

номера

Рисунок 4 - Пример маркировочной таблички с указанием места нанесения знака утверждения типа, заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) весов, является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными доступными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя, а также без изменения его идентификационных данных. Кроме того, защита от несанкционированного доступа к настройкам и данным измерений используется принцип электронной пломбы. При изменении метрологически значимых параметров юстировки и настройки в журнале событий формируется контрольное число, которое также указывается на маркировочной табличке прибора. Контрольное число доступно для просмотра на дисплее прибора при нажатии соответствующих клавиши или комбинации клавиш (зависит от исполнения прибора).

Идентификационные данные ПО отображаются:

-    кратковременно при включении весов в приборах i 35, i 40;

-    постоянно в верхней части дисплея при работе весов в приборах I 400 (I 410).

Уровень защиты ПО от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала весов (е), числа поверочных интервалов (n) и количества используемых платформ (p)______

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации, а также термосублимационным способом на металлическую маркировочную табличку, расположенную на ГПУ весов.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

изложены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

Стандарт предприятия PRECIA SA.
