| Номер в госреестре | 88343-23 |
| Наименование СИ | Трансформаторы комбинированные |
| Обозначение типа СИ | VAU-245 |
| Изготовитель | KONČAR - INSTRUMENT TRANSFORMERS Inc., Хорватия |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы комбинированные VAU-245 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации приборам измерения, защиты, сигнализации и управления в установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы представляют собой совмещенные в одной конструкции трансформатор тока и трансформатор напряжения электромагнитного типа.
Трансформатор тока состоит из нескольких сердечников со своими вторичными обмотками. Активные части трансформатора тока размещены наверху, а трансформатора напряжений в средней части изолятора, герметично заполненным маслом. Изоляция обмоток бумажно-масляная. Число вторичных обмоток у трансформатора тока - пять, у трансформатора напряжений - три. Изолятор из фарфора. Выводы вторичных обмоток пропущены через опорную трубу и подключены к клеммам контактной коробки на корпусе у основания трансформатора. Выводы вторичных обмоток в клеммной коробке (своя для каждого трансформатора) закрыты крышкой, которая пломбируется для предотвращения несанкционированного доступа. Трансформаторы имеют заводские номера 31400057, 31400058, 31400059.

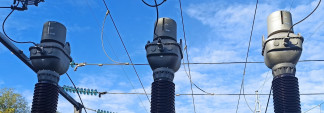

Общий вид трансформаторов и место пломбирования представлены на рисунке 1.
Нанесение знака поверки на трансформаторы не предусмотрено.
Заводской номер трансформатора нанесен на информационную табличку (шильд) на
корпусе.
| Место нанесения знака | Место | |
| утверждения типа | пломбирования |
Рисунок 1 - Общий вид трансформаторов комбинированных VAU-245 и обозначение места пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики трансформаторов напряжения в составе
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, кВ | 154/V3 |
| Номинальное напряжение вторичной обмотки, В - обмотка № 1 | 100/V3 |
| - обмотка № 2 | 100/V3 |
| - обмотка № 3 | 100 |
| Классы точности | |
| - обмотка № 1 | 0,2 |
| - обмотка № 2 | 0,5 |
| - обмотка № 3 | 3Р |
| Наименование характеристики | Значение |
| Номинальные первичные токи, А | 300 |
| Номинальные вторичные токи, А | 1 |
| Классы точности вторичных обмоток: - 1-я обмотка | 0,2S |
| - 2-я обмотка | 0,5 |
| - 3-я обмотка | 10Р |
| - 4-я обмотка | 10Р |
| - 5-я обмотка | 10Р |
Таблица 3 - Основные технические характеристики трансформаторов комбинированных VAU-245
| Наименование параметра | Значение | |
| для трансформаторов | для трансформаторов | |
| напряжения в составе трансформаторов комбинированных VAU-245 | тока в составе трансформаторов комбинированных VAU-245 | |
| Наибольшее рабочее напряжение, кВ | 172/V3 | |
| Номинальная частота напряжения сети, Г ц | 50 | |
| Номинальная мощность вторичной обмотки, В • А | ||
| - обмотка № 1 | 100 | - |
| - обмотка № 2 | 250 | - |
| - обмотка № 3 | 250 | - |
| Предельная мощность трансформатора, ВА | ||
| - обмотка № 1 | 800 | - |
| - обмотка № 2 | 800 | - |
| - обмотка № 3 | 600 | - |
| Наибольший рабочий первичный ток , А | - | 360 |
| Номинальная вторичная нагрузка при cos ф = 0,8, ВА | ||
| - 1-я обмотка | - | 30 |
| - 2-я обмотка | - | 40 |
| - 3-я обмотка | - | 50 |
| - 4-я обмотка | - | 50 |
| - 5-я обмотка | - | 50 |
| Номинальная предельная кратность вторичных обмоток для Защиты, Кном | - | 30 |
| Номинальный коэффициент безопасности | ||
| приборов вторичных обмоток для | - | 5 |
| измерений, Кбном | ||
| Условия эксплуатации: | ||
| - температура окружающей среды, °С - высота над уровнем моря, не более, м | от -60 до +40 1000 | |
| Климатическое исполнение | УХЛ1 | |
| Средний срок службы, лет | 30 | |
| Средняя наработка до отказа, ч | 5х106 | |
наносится на табличку трансформатора гравировкой и на паспорт - типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Комбинированный трансформатор | VAU-245 | 3 |
| Паспорт | - | 3 |
приведены в разделе 2 «Общие сведения» паспорта трансформатора комбинированного.
Нормативные документы, устанавливающие требования средству измерений
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»; ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»; ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
