| Номер в госреестре | 88344-23 |
| Наименование СИ | Полигон пространственный эталонный Свердловский |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области" (ФБУ "УРАЛТЕСТ"), г. Екатеринбург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полигон пространственный эталонный Свердловский (далее - полигон) предназначен для хранения и передачи размера единицы длины рабочим средствам измерений: геодезической аппаратуре пользователей космических навигационных систем, свето- и радиодальномерам, электронным тахеометрам и лазерным сканерам.
Принцип действия полигона основан на передаче размера единицы длины полигона рабочим средствам измерений и сравнении полученных результатов с эталонными значениями соответствующих значений полигона.
Полигон расположен по адресу Свердловская обл., г Екатеринбург, 17-23 км автодороги Екатеринбург-Серов.
Полигон включает в себя: линейный базис и сеть геодезических пунктов. Конструктивно полигон состоит из семнадцати пунктов (рисунок 1). Эталонный линейный базис включает в себя четырнадцать пунктов, тринадцать из которых размещены от первого пункта на расстояниях 10, 24, 48, 72, 96, 192, 287, 383, 479, 695, 1511, 2015 и 2711 м. Три отдельных пункта, расположенные по сторонам, образовывают вместе с пунктами эталонного линейного базиса треугольники.
Все пункты полигона закреплены на местности центрами долговременной сохранности и оборудованы устройствами для принудительного центрирования. Все пункты отвечают требованиям, предъявляемым к центрам геодезических полигонов. На всех пунктах обеспечена видимость верхней полусферы на углах возвышения, превышающая 10°. Подъезд и подход ко всем пунктам полигона возможен в любое время года.

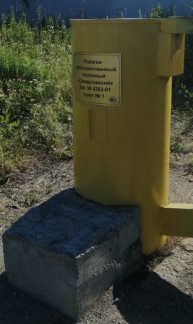

Схема расположения пунктов полигона приведена на рисунке 1. Общий вид пунктов линейного базиса с указанием места нанесения знака утверждения типа приведен на рисунке 2. Общий вид пунктов Среднеуральск, БП № 1369 и База ЦСМ приведены на рисунке 3. Пломбирование полигона не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер полигона размещается на пункте № 1 (рисунок 2) линейного базиса в числовом формате в виде наклейки типографским способом.
База ЦСМ
БП№ 13
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальные значения длин линий полигона, м | 10, 24, 48, 72, 96, 192, 287, 334, 546, 383, 479, 695, 1511, 2015, 2711, 18833, 13026, 13034, 13054, 14740, 5847, 4569 |
| Номинальные значения длин линий между пунктами, м БП № 0 - База ЦСМ, База ЦСМ - Среднеуральск, | |
| Среднеуральск - БП № 0 | 13026, 18833, 5847 |
| БП № 0 - БП № 1, БП № 1 - База ЦСМ, База ЦСМ - БП № 0 | 10, 13034, 13026 |
| БП № 0 - БП № 2, БП № 2 - База ЦСМ, База ЦСМ - БП № 0 | 34, 13054, 13026 |
| База ЦСМ - Среднеуральск, Среднеуральск - БП № 12, БП № 12 - База ЦСМ | 18833, 4569, 14740 |
| БП № 0 - БП № 12, БП № 12 - База ЦСМ, База ЦСМ - БП № 0 | 2025, 14740, 13026 |
| БП № 1369 - БП № 0, БП № 0 - БП № 7, БП № 7 - БП № 1369 | 334, 297, 546 |
| БП № 1 - БП № 12, БП № 12 - База ЦСМ, База ЦСМ - БП № 1 | 2015, 14740, 13034 |
| БП № 2 - БП № 12, БП № 12 - База ЦСМ, База ЦСМ - БП № 2 | 1991, 14740, 13054 |
| БП № 1 - БП № 2, БП № 2 - База ЦСМ, База ЦСМ - БП № 1 | 24, 13054, 13034 |
| Номинальные значения длин линий линейного базиса, м | |
| БП № 1 - БП № 0 | 10 |
| БП № 1 - БП № 2 | 24 |
| БП № 1 - БП № 3 | 48 |
| БП № 1 - БП № 4 | 72 |
| БП № 1 - БП № 5 | 96 |
| БП № 1 - БП № 6 | 192 |
| БП № 1 - БП № 7 | 287 |
| БП № 1 - БП № 8 | 383 |
| БП № 1 - БП № 9 | 479 |
| БП № 1 - БП № 10 | 695 |
| БП № 1 - БП № 11 | 1511 |
| БП № 1 - БП № 12 | 2015 |
| БП № 1 - БП № 13 | 2711 |
| Пределы абсолютной допускаемой погрешности воспроизведения длин линий линейного базиса, мм | ± (1+1 • 10-6L) 1} |
| Пределы абсолютной допускаемой погрешности | ± (1+1 • 10-6L) 1) |
| воспроизведения длин линий между пунктами полигона 2), мм | |
| 1) Здесь и далее L - измеренная длина в миллиметрах | |
| 2) Характеристика устанавливается для длин линий между | пунктами, для которых |
| определены номинальные значения |
| Наименование характеристики | Значение характеристики |
| Рабочие условия эксплуатации, соответствующие группам Д1 ГОСТ Р 52931-2008 для оборудования на открытом воздухе диапазон температуры окружающего воздуха, °С относительная влажность окружающего воздуха при температуре 30 °С, без конденсации влаги, %, не более атмосферное давление, кПа | от -20 до +40 98 от 85 до 105 |
наносится на опознавательную табличку пункта № 1 методом гравировки и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность полигона
| Наименование | Обозначение | Количество |
| 1 Полигон пространственный эталонный Свердловский, зав. № 4303-01 в составе | - | 1 шт. |
| 1. 1 Линейный базис | - | 1 шт. |
| 1.2 Сеть геодезических пунктов | - | 1 шт. |
| 2 Руководство по эксплуатации | - | 1 экз. |
| 3 Паспорт | - | 1 экз. |
| 4 Методика поверки | - | 1 экз. |
приведены в пункте 4.1 «Эксплуатационные ограничения» документа «Полигон пространственный эталонный Свердловский. Руководство по эксплуатации».
Приказ Росстандарта от 20 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
